申请日2017.05.03
公开(公告)日2017.12.08
IPC分类号C02F9/14
摘要
本实用新型属于污水处理设备领域，具体涉及一种便携式户用污水处理器;所述的便携式户用污水处理器包括处理器本体，处理器本体内部为空腔结构，左侧壁上设置有进水管，右侧壁上设置有出水管，出水管上设有紫外灯，处理器本体内部的空腔由垂直于处理器本体上表面的第一隔板、第二隔板、第三隔板和第四隔板分隔成五个区域，五个区域分别为第一区域、第二区域、第三区域、第四区域和第五区域，本实用新型提出一种便携式户用污水处理器，能够使得经过处理的中水达到中水回用的标准，并且本装置安装方便，便于维修。
权利要求书

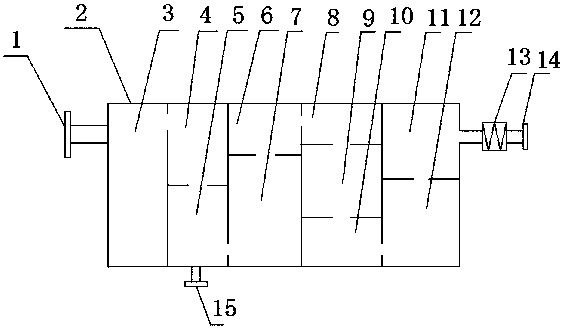

1.一种便携式户用污水处理器，其特征在于：所述的便携式户用污水处理器包括处理器本体(2)，处理器本体(2)内部为空腔结构，左侧壁上设有进水管(1)，右侧壁上设有出水管(14)，出水管(14)上设有紫外灯(13)，
处理器本体(2)内部的空腔由垂直于处理器本体(2)上表面的第一隔板、第二隔板、第三隔板和第四隔板分隔成五个区域，五个区域分别为第一区域、第二区域、第三区域、第四区域和第五区域，
第一隔板、第二隔板、第三隔板和第四隔板上分别设有通孔，第一隔板和第三隔板的通孔在上部，第二隔板和第四隔板的通孔在下部，第一区域、第二区域、第三区域、第四区域和第五区域通过通孔依次连通，
第一区域为一级化粪区(3)，第二区域由第一挡板从上到下分隔成二级化粪区(4)和三级化粪区(5)，三级化粪区(5)底部设置有事故排放管(15)，第三区域由第二挡板从上到下分隔成第一缺氧段(6)和第一好氧段(7)，第四区域由第三挡板和第四挡板从上到下分隔成第二好氧段(8)、第二缺氧段(9)和第三好氧段(10)，第五区域由第五挡板从上到下分隔成过滤区(11)和沉淀区(12)，
第一挡板上设有连通二级化粪区(4)和三级化粪区(5)的通孔，第二挡板上设有连通第一缺氧段(6)和第一好氧段(7)的通孔，第三挡板上设有连通第二好氧段(8)、第二缺氧段(9)的通孔，第四挡板上设有连通第二缺氧段(9)和第三好氧段(10)的通孔，第五挡板上设有连通分隔成过滤区(11)和沉淀区(12)的通孔。
2.根据权利要求1所述的一种便携式户用污水处理器，其特征在于：所述的进水管(1)末端和出水管(14)末端设置有法兰。
3.根据权利要求1所述的一种便携式户用污水处理器，其特征在于：所述的第一区域、第二区域、第三区域、第四区域和第五区域的宽度一致。
4.根据权利要求1所述的一种便携式户用污水处理器，其特征在于：所述通孔的孔径一致。
5.根据权利要求1所述的一种便携式户用污水处理器，其特征在于：第一好氧段(7)的高度为第一缺氧段(6)高度的两倍。
6.根据权利要求1所述的一种便携式户用污水处理器，其特征在于：所述的第二好氧段(8)、第二缺氧段(9)和第三好氧段(10)的高度一致。
7.根据权利要求1所述的一种便携式户用污水处理器，其特征在于：所述的过滤区(11)和沉淀区(12)的高度一致。
说明书
一种便携式户用污水处理器
技术领域
本实用新型属于污水处理设备领域，具体涉及一种便携式户用污水处理器。
背景技术
随着我国经济的发展，农村污水的污染情况也日趋严重，已经成为了农村污染的重要来源。
①从环境、资源背景方面看，我国大部分农村地区的生活污水处于未经任何处理就随意排放的状态，对农村的整体生态环境造成了巨大的破坏，同时给广大农民的饮用水安全也构成了极大的威胁。再者，农村地区的河流总体水质变差，以氮、磷为主的营养物质超标严重，部分河流、湖泊已经呈现严重富营养化状态。经调查，现在农村中对生活污水的排放方式有两种：一是随意泼洒，二是在院中打“旱井“，将污水全部渗入地下。第一种污水排放方式，会使周围的环境变得恶臭、蚊蝇滋生;第二种污水排放方式，将直接污染地下水资源，即污染大多数农村的饮用水。现在，全国有大量的人群因为环境及水污染感染肠道性疾病，甚至丧生。在我国广大的农村地区这种问题尤为突出。其次，我国是一个缺水严重的国家，虽然水资源总量为28000亿立方米，位居世界前列，但是由于我国人口基数大，所以人均拥有水量仅2200立方米，大约是世界人均拥有水量的1/4，是全球13个人均水资源最匮乏的国家之一。水环境污染的问题十分严重，使我国缺水的现状更加严重。水环境的污染也直接制约了农村的经济发展。农村污水造成的环境污染不仅威胁着农村水源地，还会加剧淡水资源的危机，使耕地灌溉用水得不到有效的保障，威胁着农民的生存发展。
②从社会背景方面看，我国“十一五”规划中提出了建设社会主义新农村的重大历史任务，并明确了“生产发展、生活富裕、乡村文明、村容整洁、管理民生”的建设目标。农村生活污水的处理问题是社会主义新农村建设的重要内容，同时也是农村人居环境改善需要解决的迫切问题。因此，致力于农村污水污染的治理刻不容缓。
相对于早已形成的城市污水处理而言，农村污水的处理是目前环境治理的一道难题。城市污水可由城市排水管网汇集并输送至污水处理厂处理，但农村污水的处理不能借鉴城市污水处理方法，我国农村居住分散，农村的排水管道无法联通，即使能够随着主要道路延伸，投资费用也很高。
因此，有必要研究一种便携式户用污水处理器，能够使得用户在使用时比较方便。
实用新型内容
为了克服背景技术中存在的不足，本实用新型提出一种便携式户用污水处理器，能够使得经过处理的中水达到中水回用的标准，并且本装置安装方便，便于维修。
实用新型是通过如下技术方案实现的：
一种便携式户用污水处理器包括处理器本体，处理器本体内部为空腔结构，左侧壁上设置有进水管，右侧壁上设置有出水管，出水管上设有紫外灯，
处理器本体内部的空腔由垂直于处理器本体上表面的第一隔板、第二隔板、第三隔板和第四隔板分隔成五个区域，五个区域分别为第一区域、第二区域、第三区域、第四区域和第五区域，
第一隔板、第二隔板、第三隔板和第四隔板上分别设有通孔，第一隔板和第三隔板的通孔在上部，第二隔板和第四隔板的通孔在下部，第一区域、第二区域、第三区域、第四区域和第五区域通过通孔依次连通，
第一区域为一级化粪区，第二区域由第一挡板从上到下分隔成二级化粪区和三级化粪区，三级化粪区底部设置有事故排放管，第三区域由第二挡板从上到下分隔成第一缺氧段和第一好氧段，第四区域由第三挡板和第四挡板从上到下分隔成第二好氧段、第二缺氧段和第三好氧段，第五区域由第五挡板从上到下分隔成过滤区和沉淀区，
第一挡板上设有连通二级化粪区和三级化粪区的通孔，第二挡板上设有连通第一缺氧段和第一好氧段的通孔，第三挡板上设有连通第二好氧段、第二缺氧段的通孔，第四挡板上设有连通第二缺氧段和第三好氧段的通孔，第五挡板上设有连通分隔成过滤区和沉淀区的通孔。进一步，所述的进水管末端和出水管末端设置有法兰。
进一步，所述的第一区域、第二区域、第三区域、第四区域和第五区域的宽度一致.
进一步，所述通孔的孔径一致。
进一步，第一好氧段的高度为第一缺氧段高度的两倍。
进一步，所述的第二好氧段、第二缺氧段和第三好氧段的高度一致。
进一步，所述的过滤区和沉淀区的高度一致。
与现有技术相比，本实用新型至少具有以下一个有益效果：
1.本实用新型与现有的户用污水处理相比，体积较小，方便移动到产生污水的地方进行污水处理，使用方便;
2.进水管末端和出水管末端设置有法兰，能够方便的与户用排水口连接，实用性较强;
3.将处理器本体分隔成不同的区域，可对产生的污水进行化粪、脱氮除磷、过滤、沉淀和消毒等操作，使得污水进行处理后能够达到中水回用的标准。
4.对好氧段和缺氧段高度的限定，能够使得污水脱氮除磷效果较好，处理后出水水质较好。
