申请日2017.03.20
公开(公告)日2017.10.20
IPC分类号C02F9/14
摘要
本实用新型公开了一种新型生活污水处理装置，其包括：污水处理装置本体;所述的污水处理装置本体上一侧端设置有初级沉淀腔，所述的初级沉淀腔一侧端设置有二次沉淀腔，所述的二次沉淀腔一侧端设置有处理腔，所述的处理腔一侧端设置有反应腔，所述的反应腔一侧端设置有第一过滤腔，所述的第一过滤腔一侧端设置有第二过滤腔，所述的第二过滤腔一侧端设置有出水腔，在所述的污水处理装置本体上还设置有进水口和出水口;本实用新型结构简单合理，使用方便，可标准化单元化生产，便于安装，降低了成本，提高了污水处理量和污水处理效率，满足了经济、环保的要求。

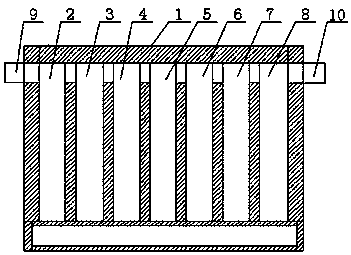

摘要附图
权利要求书
1.一种新型生活污水处理装置，其特征在于：包括污水处理装置本体(1);所述的污水处理装置本体(1)上一侧端设置有初级沉淀腔(2)，所述的初级沉淀腔(2)一侧端设置有二次沉淀腔(3)，所述的二次沉淀腔(3)一侧端设置有处理腔(4)，所述的处理腔(4)一侧端设置有反应腔(5)，所述的反应腔(5)一侧端设置有第一过滤腔(6)，所述的第一过滤腔(6)一侧端设置有第二过滤腔(7)，所述的第二过滤腔(7)一侧端设置有出水腔(8)，在所述的污水处理装置本体(1)上还设置有进水口(9)和出水口(10)。
2.根据权利要求1所述的一种新型生活污水处理装置，其特征在于：所述的初级沉淀腔(2)和所述的二次沉淀腔(3)和所述的处理腔(4)和所述的反应腔(5)和所述的第一过滤腔(6)和所述的第二过滤腔(7)和所述的出水腔(8)之间均设置有隔断层，其隔断层顶部端设置有通孔和网格片，通孔内设置有单流阀。
3.根据权利要求1所述的一种新型生活污水处理装置，其特征在于：所述的处理腔(4)设置为厌氧处理腔。
4.根据权利要求1所述的一种新型生活污水处理装置，其特征在于：所述的反应腔(5)设置为生物反应腔。
5.根据权利要求1所述的一种新型生活污水处理装置，其特征在于：所述的第一过滤腔(6)内设置有不锈钢过滤网格。
6.根据权利要求1所述的一种新型生活污水处理装置，其特征在于：所述的第二过滤腔(7)内设置有活性炭过滤层。
7.根据权利要求1所述的一种新型生活污水处理装置，其特征在于：所述的污水处理装置本体(1)顶部端设置有盖板，其污水处理装置本体(1)底部端设置有底座台。
说明书
一种新型生活污水处理装置
技术领域
本实用新型涉及一种新型生活污水处理装置，属于污水处理设备技术领域。
背景技术
中国城乡经济的快速发展，目前大多数农村都没污水管道和污水处理设备，生活污水随意排放，直接流入河流或者排出室外任意渗入地下，导致水体有机化、富营养化，严重的环境污染。与城市相比：乡村污水所含的生活污水比例大，污水处理设施面广、点多、规模小、经营难、收费难等诸多难题有待解决。且近年来，国内已有厂家为面对乡镇农村生活污水设计了一些生活污水处理设备，解决了生活用水的沉淀过滤问题，但还存在污水设备结构复杂，成本高，安装还不够便利、处理耗能大等问题。
实用新型内容
(一)要解决的技术问题
为解决上述问题，本实用新型提出了一种结构简单合理，使用方便，可标准化单元化生产，便于安装，降低了成本，提高了污水处理量和污水处理效率的新型生活污水处理装置。
(二)技术方案
本实用新型的一种新型生活污水处理装置，其包括：污水处理装置本体;所述的污水处理装置本体上一侧端设置有初级沉淀腔，所述的初级沉淀腔一侧端设置有二次沉淀腔，所述的二次沉淀腔一侧端设置有处理腔，所述的处理腔一侧端设置有反应腔，所述的反应腔一侧端设置有第一过滤腔，所述的第一过滤腔一侧端设置有第二过滤腔，所述的第二过滤腔一侧端设置有出水腔，在所述的污水处理装置本体上还设置有进水口和出水口。
进一步地，所述的初级沉淀腔和所述的二次沉淀腔和所述的处理腔和所述的反应腔和所述的第一过滤腔和所述的第二过滤腔和所述的出水腔之间均设置有隔断层，其隔断层顶部端设置有通孔和网格片，通孔内设置有单流阀。
进一步地，所述的处理腔设置为厌氧处理腔。
进一步地，所述的反应腔设置为生物反应腔。
进一步地，所述的第一过滤腔内设置有不锈钢过滤网格。
进一步地，所述的第二过滤腔内设置有活性炭过滤层。
进一步地，所述的污水处理装置本体顶部端设置有盖板，其污水处理装置本体底部端设置有底座台。
(三)有益效果
本实用新型与现有技术相比较，其具有以下有益效果：本实用新型结构简单合理，使用方便，可标准化单元化生产，便于安装，降低了成本，提高了污水处理量和污水处理效率，满足了经济、环保的要求。
