申请日2017.05.03
公开(公告)日2017.12.08
IPC分类号B01D36/04
摘要
本实用新型公开了一种城市污水一体化处理设备，包括初处理室、第一沉淀室和烘干筒，所述初处理室的右端通过第一连接管与第一沉淀室相连通，所述曲形管的右端连通到下污水接口端中，所述第一沉淀室的底部设置有第一沉淀室底端，所述第一沉淀室的右端连通有第二连接管，其第二连接管的分支通过连通分支管与搅拌分离室相连通，所述搅拌分离室的内部设置有空心旋转棒，所述棒口通过连接端和连接密封轴与第二沉淀室相连通，所述下污水接口端底部设置有连接口。该城市污水一体化处理设备，结合现在城市污水的处理过程进行相应设备结构的创新设计，使得整个污水处理的过程得到高效的进行，最后将淤泥与水体进行彻底的分离。
权利要求书

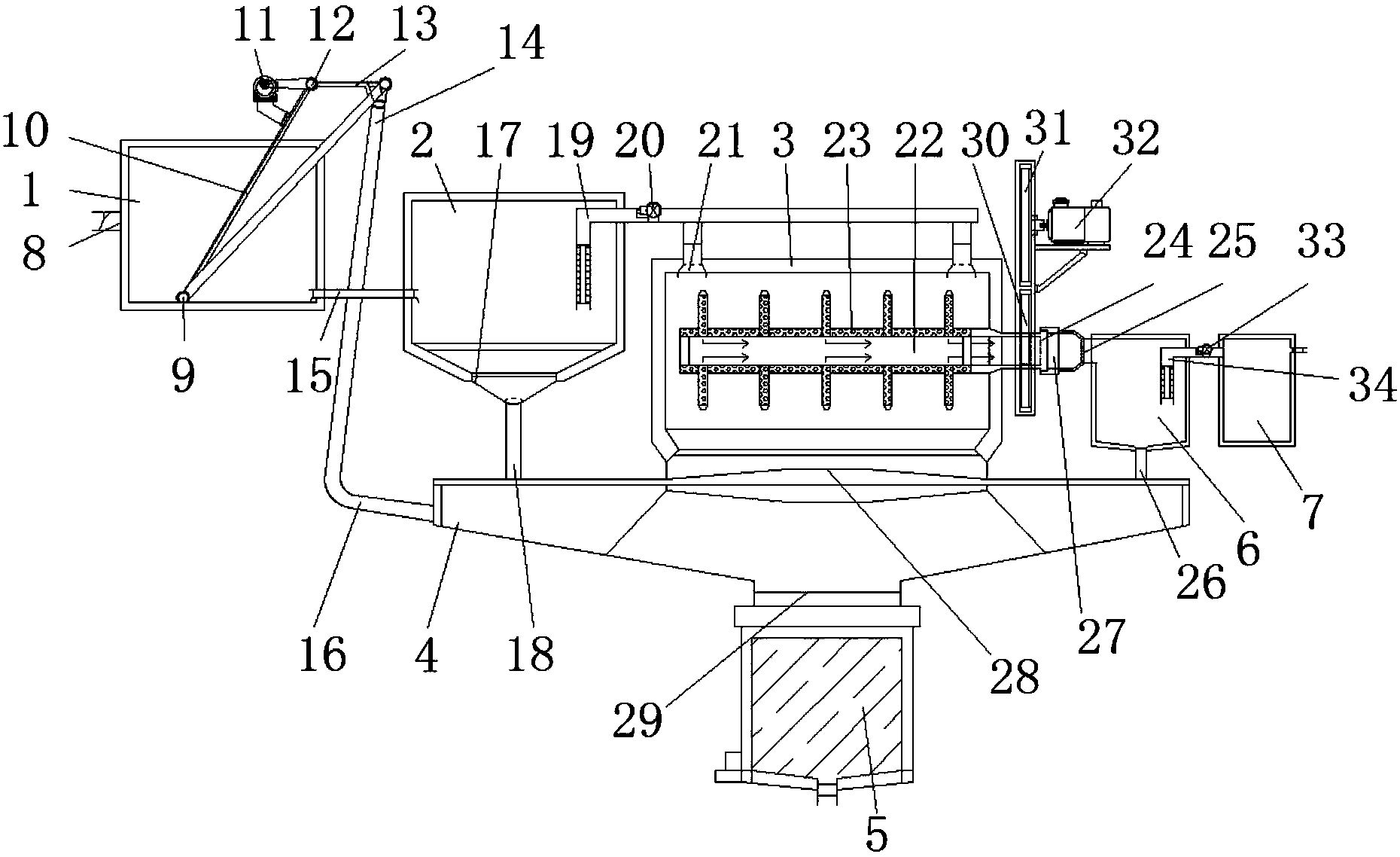

1.一种城市污水一体化处理设备，包括初处理室、第一沉淀室、搅拌分离室、下污水接口端、烘干筒、第二沉淀室、过滤室和格栅，其特征在于：所述初处理室的右端通过第一连接管与第一沉淀室相连通，且初处理室的左端连接有污水入口，所述初处理室的内部贯穿设置有格栅，且格栅通过旋转轴与联动轴进行旋转连接，其联动轴与传动电动机电性相连接，所述格栅的右上端连接有输送平台，且输送平台的右下方设置有平台接物口，其平台接物口与曲形管相连通，所述曲形管的右端连通到下污水接口端中，所述第一沉淀室的底部设置有第一沉淀室底端，且第一沉淀室底端通过第一沉淀物下落管与下污水接口端相连通，所述第一沉淀室的右端连通有第二连接管，其第二连接管的分支通过连通分支管与搅拌分离室相连通，且第二连接管上设置有第一水泵，所述搅拌分离室的底端设置有搅拌室物料下落口，且搅拌室物料下落口安置在下污水接口端的中央上端，所述搅拌分离室的内部设置有空心旋转棒，且空心旋转棒的外壁设置有镂空棒壁，其空心旋转棒的右端设置有棒口，所述空心旋转棒的右端套置有主动齿盘，且从动齿盘与主动齿盘相卡合，其主动齿盘的右端电性连接齿盘电动机，所述棒口通过连接端和连接密封轴与第二沉淀室相连通，且第二沉淀室的内部通过第二沉淀物下落管与下污水接口端相连通，所述第二沉淀室通过第三连接管与过滤室相连通，且第三连接管上安置有第二水泵，所述下污水接口端底部设置有连接口，且连接口与烘干筒内部相连通。
2.根据权利要求1所述的一种城市污水一体化处理设备，其特征在于：所述下污水接口端为倒梯形结构，且下污水接口端的两壁为倾斜结构。
3.根据权利要求1所述的一种城市污水一体化处理设备，其特征在于：所述烘干筒包括烘干筒内壁、加热盘、固定轴、热传导块、底盘圈、发热块、电热转换丝、烘干筒下边缘壁和出料口，且烘干筒内壁安置有热传导块，其热传导块上通过固定轴连接设置有加热盘，且烘干筒内壁的底部套设有底盘圈，其底盘圈与发热块相连接，且发热块的一端连接有电热转换丝，其烘干筒下边缘壁的下端预留有出料口，且烘干筒下边缘壁设置为倾斜结构。
4.根据权利要求3所述的一种城市污水一体化处理设备，其特征在于：所述加热盘、固定轴和热传导块连接组成烘干加热结构，且该烘干加热结构竖向等距安置有五处。
5.根据权利要求1所述的一种城市污水一体化处理设备，其特征在于：所述镂空棒壁设置为外凸的五根搅拌臂结构，且其之间等距安置。
说明书
一种城市污水一体化处理设备
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种城市污水一体化处理设备。
背景技术
城市污水是通过下水管道收集到的所有排水，是排入下水管道系统的各种生活污水、工业废水和城市降雨径流的混合水。生活污水是人们日常生活中排出的水。它是从住户、公共设施(饭店、宾馆、影剧院、体育场馆、机关、学校和商店等)和工厂的厨房、卫生间、浴室和洗衣房等生活设施中排放的水。这类污水的水质特点是含有较高的有机物，如淀粉、蛋白质、油脂等，以及氮、磷、等无机物，此外，还含有病原微生物和较多的悬浮物。相比较于工业废水，生活污水的水质一般比较稳定，浓度较低
不管是生活污水还是工业污水，其都是需要急切解决的一个污染源问题，大量的城市污水，严重的影响了人们的生活环境，给人们的健康带来不好的影响;现有的城市污水处理设备，其在整个处理的过程，达不到一个彻底处理的效果，对水体的污染情况只能进行程度上的减轻，不彻底。
实用新型内容
本实用新型的目的在于提供一种城市污水一体化处理设备，以解决上述背景技术中提出的现有的城市污水处理设备，其在整个处理的过程，达不到一个彻底处理的效果，对水体的污染情况只能进行程度上的减轻，不彻底的问题。
为实现上述目的，本实用新型提供如下技术方案：一种城市污水一体化处理设备，包括初处理室、第一沉淀室、搅拌分离室、下污水接口端、烘干筒、第二沉淀室、过滤室和格栅，所述初处理室的右端通过第一连接管与第一沉淀室相连通，且初处理室的左端连接有污水入口，所述初处理室的内部贯穿设置有格栅，且格栅通过旋转轴与联动轴进行旋转连接，其联动轴与传动电动机电性相连接，所述格栅的右上端连接有输送平台，且输送平台的右下方设置有平台接物口，其平台接物口与曲形管相连通，所述曲形管的右端连通到下污水接口端中，所述第一沉淀室的底部设置有第一沉淀室底端，且第一沉淀室底端通过第一沉淀物下落管与下污水接口端相连通，所述第一沉淀室的右端连通有第二连接管，其第二连接管的分支通过连通分支管与搅拌分离室相连通，且第二连接管上设置有第一水泵，所述搅拌分离室的底端设置有搅拌室物料下落口，且搅拌室物料下落口安置在下污水接口端的中央上端，所述搅拌分离室的内部设置有空心旋转棒，且空心旋转棒的外壁设置有镂空棒壁，其空心旋转棒的右端设置有棒口，所述空心旋转棒的右端套置有主动齿盘，且从动齿盘与主动齿盘相卡合，其主动齿盘的右端电性连接齿盘电动机，所述棒口通过连接端和连接密封轴与第二沉淀室相连通，且第二沉淀室的内部通过第二沉淀物下落管与下污水接口端相连通，所述第二沉淀室通过第三连接管与过滤室相连通，且第三连接管上安置有第二水泵，所述下污水接口端底部设置有连接口，且连接口与烘干筒内部相连通。
优选的，所述下污水接口端为倒梯形结构，且下污水接口端的两壁为倾斜结构。
优选的，所述烘干筒包括烘干筒内壁、加热盘、固定轴、热传导块、底盘圈、发热块、电热转换丝、烘干筒下边缘壁和出料口，且烘干筒内壁安置有热传导块，其热传导块上通过固定轴连接设置有加热盘，且烘干筒内壁的底部套设有底盘圈，其底盘圈与发热块相连接，且发热块的一端连接有电热转换丝，其烘干筒下边缘壁的下端预留有出料口，且烘干筒下边缘壁设置为倾斜结构。
优选的，所述加热盘、固定轴和热传导块连接组成烘干加热结构，且该烘干加热结构竖向等距安置有五处。
优选的，所述镂空棒壁设置为外凸的五根搅拌臂结构，且其之间等距安置。
与现有技术相比，本实用新型的有益效果是：该实用新型城市污水一体化处理设备，结合现在城市污水的处理过程进行相应设备结构的创新设计，使得整个污水处理的过程得到高效的进行，通过格栅的设立，将污水中的颗粒杂质进行过滤，然后进行集中处理，过滤后的污水进入沉淀室中进行初次的沉淀，接着水体被泵体作用到搅拌分离室中，在空心旋转棒和镂空棒壁的作用下，整个结构在电机与齿盘的作用下发生旋转，使得质量大、重量大的物质(沉淀物)发生离心运动，而这个时候干净分离后的水体通过空心旋转棒和镂空棒壁进入到第二沉淀室中，继续发生再次的沉淀过程，整个沉淀与分离的过程中很好的高效的将水中的杂质进行分离，最后将产生的杂质进行集中处理，经过烘干筒进行水分的烘干，就这样完成该水体处理的程序。
