申请日2017.05.03
公开(公告)日2017.12.12
IPC分类号C02F9/14; C02F101/38
摘要
一种化学废水处理系统，涉及化工设备技术领域，它包括水洗塔、脱气罐和污水回收池，水洗塔通过管道与格栅连接，格栅通过管道与电解池连接，电解池通过管道与调节池连接，调节池通过管道与投配池连接，投配池与厌氧反应池连接，厌氧反应池上设三相分离器，三相分离器分别与水封罐、接触氧化池和污泥回收池连接，接触氧化池通过管道与斜管沉淀池连接，斜管沉淀池的排污口与污泥回收池连接，斜管沉淀池通过管道与脱气罐连接，脱气罐与隔油池连接，隔油池与污水回收池连接。本化学废水处理系统结构简单，安全可靠，通过多步骤对碳四水洗塔排放的废水进行过滤处理，将有害物质溶解回收，最终使废水达标可直接排放，做到了不污染环境的目的。
权利要求书

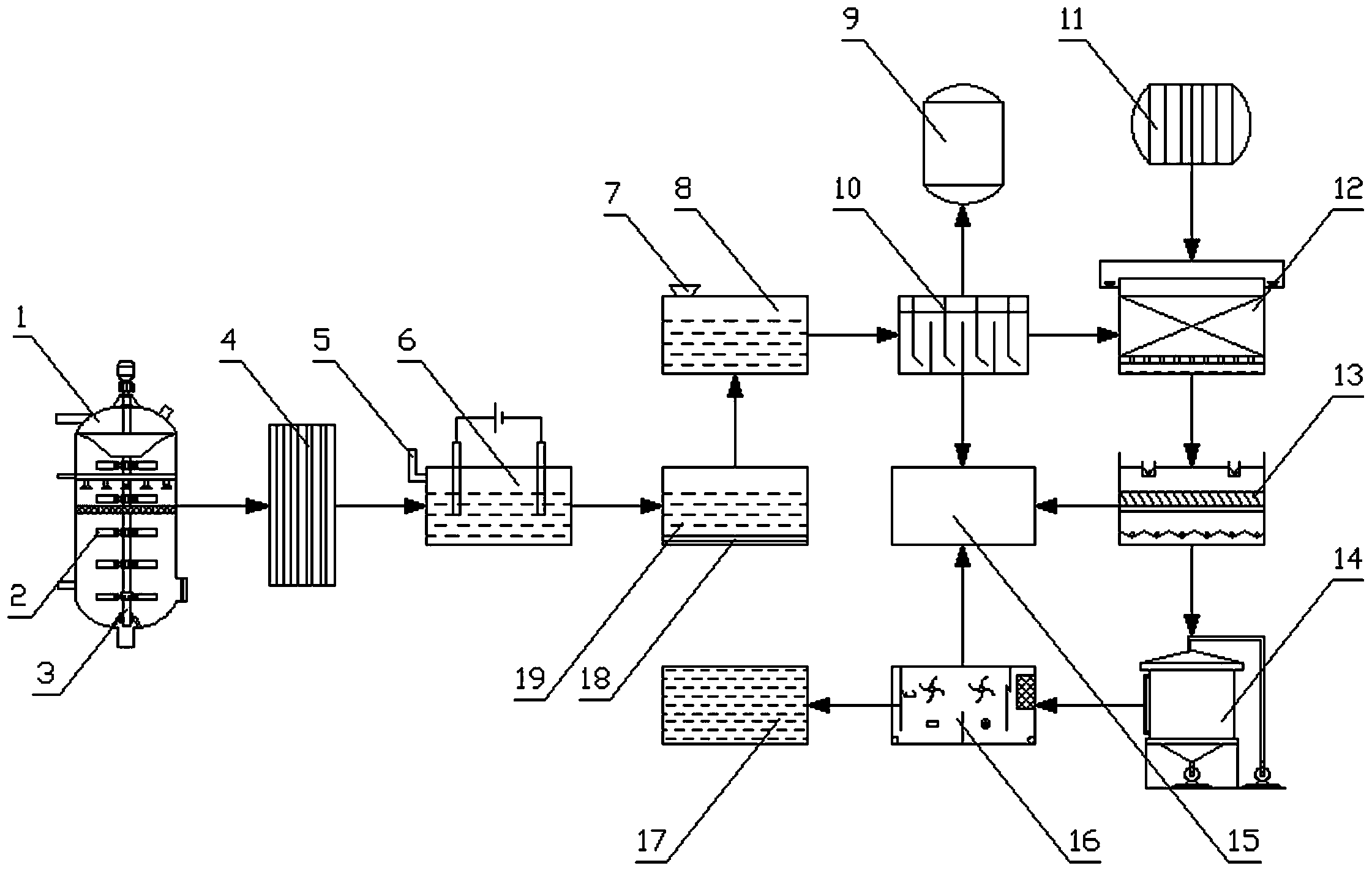

1.一种化学废水处理系统，包括水洗塔(1)、脱气罐(14)和污水回收池(17)，其特征在于：水洗塔(1)的出液口通过管道与格栅(4)进液口连接，格栅(4)出液口通过管道与电解池(6)进液口连接，电解池(6)侧壁上设有第一加药口(5)，电解池(6)出液口通过管道与调节池(19)进液口连接，调节池(19)内底部铺设穿孔曝气管(18)，调节池(19)出液口通过管道与投配池(8)进液口连接，投配池(8)顶端设有第二加药口(7)，投配池(8)出液口通过管道和水泵与厌氧反应池(10)进液口连接，厌氧反应池(10)上设三相分离器，三相分离器分别与水封罐(9)、接触氧化池(12)和污泥回收池(15)连接，接触氧化池(12)一端与鼓风机(11)连接，接触氧化池(12)出液口通过管道与斜管沉淀池(13)进液口连接，斜管沉淀池(13)的排污口通过管道与污泥回收池(15)连接，斜管沉淀池(13)出液口通过管道与脱气罐(14)进口连接，脱气罐(14)出口通过管道与隔油池(16)进液口连接，隔油池(16)排污口通过管道与污泥回收池(15)连接，隔油池(16)出液口通过管道与污水回收池(17)连接。
2.根据权利要求1所述的化学废水处理系统，其特征在于：水洗塔(1)塔内设有搅拌轴(3)，搅拌轴(3)上设有搅拌叶片(2)。
3.根据权利要求1所述的化学废水处理系统，其特征在于：厌氧反应池(10)内底部设有环状布水器。
4.根据权利要求1所述的化学废水处理系统，其特征在于：接触氧化池(12)内装有弹性填料。
说明书
化学废水处理系统
技术领域：
本实用新型涉及化工设备技术领域，具体涉及化学废水处理系统。
背景技术：
化工生产中，在富炔碳四选择性加氢装置中，碳四水洗塔的使用是必不可少的，但是从碳四水洗塔排出的废水中混有乙腈、二甲基甲酰胺或者有机质等溶剂，这些溶剂直接排放会影响环境，因此需将碳四水洗塔排出的废水进行处理后排放，然而现有的废水处理系统不够完善，处理后的废水仍然存在不可降解的污染物，影响环境。
实用新型内容：
本实用新型的目的是为了克服上述现有技术存在的不足之处，而提供一种化学废水处理系统，它结构简单，安全可靠，处理后的废水达标可直接排放，达到了不污染环境的目的。
为了解决背景技术所存在的问题，本实用新型是采用如下技术方案：包括水洗塔、脱气罐和污水回收池，水洗塔的出液口通过管道与格栅进液口连接，格栅出液口通过管道与电解池进液口连接，电解池侧壁上设有第一加药口，电解池出液口通过管道与调节池进液口连接，调节池内底部铺设穿孔曝气管，调节池出液口通过管道与投配池进液口连接，投配池顶端设有第二加药口，投配池出液口通过管道和水泵与厌氧反应池进液口连接，厌氧反应池上设三相分离器，三相分离器分别与水封罐、接触氧化池和污泥回收池连接，接触氧化池一端与鼓风机连接，接触氧化池出液口通过管道与斜管沉淀池进液口连接，斜管沉淀池的排污口通过管道与污泥回收池连接，斜管沉淀池出液口通过管道与脱气罐进口连接，脱气罐出口通过管道与隔油池进液口连接，隔油池排污口通过管道与污泥回收池连接，隔油池出液口通过管道与污水回收池连接。
所述的水洗塔塔内设有搅拌轴，搅拌轴上设有搅拌叶片。
所述的厌氧反应池内底部设有环状布水器。
所述的接触氧化池内装有弹性填料。
本实用新型的有益效果是结构简单，安全可靠，通过多步骤对碳四水洗塔排放的废水进行过滤处理，将有害物质溶解回收，最终使废水达标可直接排放，做到了不污染环境的目的，适合大规模推广和使用。
