申请日2017.03.31
公开(公告)日2017.11.28
IPC分类号E03F3/04
摘要
本实用新型公开了一种解决雨污水管冲突的套井，旨在提供一种具有能够解决污水管和雨水管间的交错冲突，减小城市排水影响的优点的一种解决雨污水管冲突的套井，其技术方案要点是，所述雨水管与污水管的连接处设有套井，雨水管连通至套井内并且位于套井内的一段阶段，形成与套井连通的进水口和出水口，污水管穿透套井设置，套井内还设有截污篮，截污篮悬挂在污水管上并将套井分割成进水部和出水部，可以解决污水管和雨水管之间发生交错时产生的冲突，避免施工时需要将整根污水管或雨水管上下移动，减小对城市中污水或雨水正常排放的影响，截污篮的设置可以将这些砂石和碎屑进行收集，便于操作人员将其取出和清理。
权利要求书

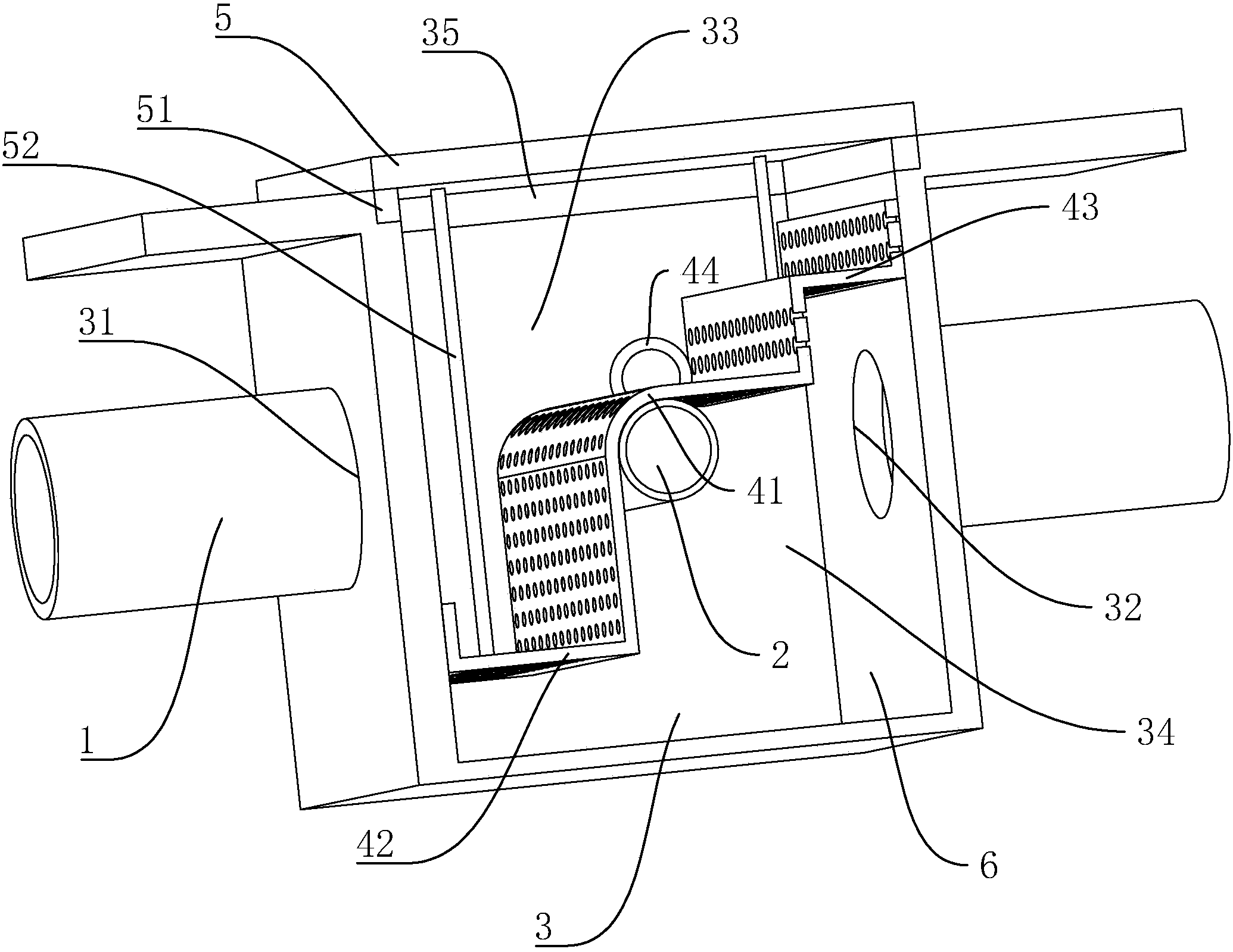

1.一种解决雨污水管冲突的套井，包括相互垂直设置的雨水管(1)和污水管(2)，其特征在于：所述雨水管(1)与污水管(2)的连接处设有套井(3)，雨水管(1)连通至套井(3)内并且位于套井(3)内的一段截断，形成与套井(3)连通的进水口(31)和出水口(32)，污水管(2)穿透套井(3)设置，套井(3)内还设有截污篮(4)，截污篮(4)悬挂在污水管(2)上并将套井(3)分割成进水部(33)和出水部(34)。
2.根据权利要求1所述的一种解决雨污水管冲突的套井，其特征在于：所述截污篮(4)的宽度与套井(3)的宽度相同，截污篮(4)包括一体设置的安装部(41)、横向拦截部(43)和纵向拦截部(42)。
3.根据权利要求2所述的一种解决雨污水管冲突的套井，其特征在于：所述横向拦截部(43)抵触在套井(3)内位于出水口(32)一侧的侧壁上，横向拦截部(43)的高度高于出水口(32)的高度。
4.根据权利要求3所述的一种解决雨污水管冲突的套井，其特征在于：所述纵向拦截部(42)抵触在套井(3)内位于进水口(31)一侧的侧壁上，纵向拦截部(42)的高度低于进水口(31)的高度。
5.根据权利要求4所述的一种解决雨污水管冲突的套井，其特征在于：所述安装部(41)的横截面呈半圆形设置，其套设在排污管上朝向地面一侧。
6.根据权利要求1所述的一种解决雨污水管冲突的套井，其特征在于：所述套井(3)位于地面的一侧设有开口(35)，开口(35)上卡设有井盖(5)，井盖(5)位于开口(35)内的一侧套设有环形密封圈(51)。
7.根据权利要求6所述的一种解决雨污水管冲突的套井，其特征在于：所述井盖(5)上设有防水胶绳(52)，防水胶绳(52)一端固定在井盖(5)上，另一端固定在截污篮(4)上。
8.根据权利要求5所述的一种解决雨污水管冲突的套井，其特征在于：所述安装部(41)朝向地面的一侧设有弧形把手(44)。
9.根据权利要求1所述的一种解决雨污水管冲突的套井，其特征在于：所述套井(3)内壁上设有混凝土制成的防水层(6)。
说明书
一种解决雨污水管冲突的套井
技术领域
本实用新型涉及排水管道结构领域，特别涉及一种解决雨污水管冲突的套井。
背景技术
排水系统是现代城市中不可或缺的重要基础设施，如何经济技术地优化设计和改扩建城市的排水系统是一个重要的研究课题.在市政建设和环境治理工程建设中，排水系统常占有较大的投资比例。
排水系统中，雨水管和污水管是比较重要的两种管路，降水可以通过雨水管排出，居民的生活用水需要通过污水管排出，由于降水量远远大于污水的排放量，因此雨水管的直径一般大于污水管的直径。
由于地下空间有限，排水管道一般是设置在同一高度上的，即雨水管和污水管处在同一平面上，而有时雨水管和污水管会发生交错，由于雨水管的直径大于污水管的直径，发生交错冲突后不论是将雨水管改道或弯曲，还是将污水管改道或完全都会影响到排水效果，影响城市中污水或雨水的正常排放。
实用新型内容
本实用新型的目的是提供一种解决雨污水管冲突的套井，其具有能够解决污水管和雨水管间的交错冲突，减小城市排水影响的优点。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种解决雨污水管冲突的套井，包括相互垂直设置的雨水管和污水管，所述雨水管与污水管的连接处设有套井，雨水管连通至套井内并且位于套井内的一段截断，形成与套井连通的进水口和出水口，污水管穿透套井设置，套井内还设有截污篮，截污篮悬挂在污水管上并将套井分割成进水部和出水部。
通过采用上述技术方案，污水可以从污水管中经过交错的位置直接进行排放，雨水从进水口中进入套井中，充满套井后从出水口排出，这样可以解决污水管和雨水管之间发生交错时产生的冲突，避免施工时需要将整根污水管或雨水管上下移动，减小对城市排水系统产生的影响，降水时雨水会将大量砂石碎屑冲进管道中，而雨水进入套井中时会将砂石遗留在套井中，截污篮的设置可以将这些砂石和碎屑进行收集，便于操作人员将其取出和清理。
进一步设置：所述截污篮的宽度与套井的宽度相同，截污篮包括一体设置的安装部、横向拦截部和纵向拦截部。
通过采用上述技术方案，截污篮的宽度与套井的宽度相同，进水口中的雨水进入时可以通过横向拦截部和纵向拦截部同时对其进行拦截，从而使砂石和雨水能够分离完全，便于砂石碎屑的收集和清理。
进一步设置：所述横向拦截部抵触在套井内位于出水口一侧的侧壁上，横向拦截部的高度高于出水口的高度。
通过采用上述技术方案，雨水携带砂石从横向拦截部经过时，横向拦截部的高度高于出水口的高度可以避免砂石绕过横向拦截部进入出水口。
进一步设置：所述纵向拦截部抵触在套井内位于进水口一侧的侧壁上，纵向拦截部的高度低于进水口的高度。
通过采用上述技术方案，同样的，纵向拦截部的高度低于进水口的高度可以避免砂石绕过纵向拦截部进入出水口或堆积在套井中。
进一步设置：所述安装部的横截面呈半圆形设置，其套设在排污管上朝向地面一侧。
通过采用上述技术方案，安装部的横截面呈半圆形设置，其弧度与污水管的弧度相同，安装部就能够较为牢固地架设在污水管上，能够很好地遮拦整个套井，达到更好的过滤效果。
进一步设置：所述套井位于地面的一侧设有开口，开口上卡设有井盖，井盖位于开口内的一侧套设有环形密封圈。
通过采用上述技术方案，井盖的设置可以将套井上的开口封住，当降水较大时，套井中会存在较多的水，环形密封圈的设置可以防止套井中的积水上渗到地面，也可以避免地面上的积水渗透到套井中。
进一步设置：所述井盖上设有防水胶绳，防水胶绳一端固定在井盖上，另一端固定在截污篮上。
通过采用上述技术方案，操作人员需要将截污篮取出进行清理时，可以将井盖打开，并通过防水胶绳将截污篮拉升，就能够将截污篮提起，从而便于操作人员取出和清理截污篮。
进一步设置：所述安装部朝向地面的一侧设有弧形把手。
通过采用上述技术方案，操作人员将截污篮取出后，弧形把手的设置可以方便操作人员将截污篮提出，从而便于操作人员对截污篮进行清理。
作为优选，所述套井内壁上设有混凝土制成的防水层。
通过采用上述技术方案，由于套井中会长时间存在积水，积水容易使土质层松动，防水层的设置可以将积水限定在套井中，如此保护套井周围的土质层。
综上所述，本实用新型具有以下有益效果：
可以解决污水管和雨水管之间发生交错时产生的冲突，避免施工时需要将整根污水管或雨水管上下移动，减小对城市中污水或雨水正常排放的影响，截污篮的设置可以将这些砂石和碎屑进行收集，便于操作人员将其取出和清理。
