申请日2017.03.30
公开(公告)日2017.06.23
IPC分类号B08B3/10; B08B3/14; B08B13/00
摘要
本发明涉及一种带有废水回收机构的螺钉清洗装置，包括相连设置的搅拌装置和废水回收装置，其中上述废水回收装置用于将搅拌装置中的废水进行回收净化后再传输给搅拌装置;所述废水回收装置包括积水框、过滤板、储水箱、过滤网、过滤器和重量传感器;所述积水框位于排水管下方;所述积水框上端设有过滤板;所述过滤板上设有多个进水孔;所述过滤板下端设有重量传感器;所述积水框与储水箱之间通过第一管路相连;所述第一管路中还设有过滤网;所述储水箱与过滤器相连;所述过滤器与进水管相连，本发明能有效快速的对螺钉进行清洗，并且清洗过程中的废水通过过滤板和过滤器净化后回流到搅拌框内继续使用，避免了水资源的浪费且清洗效率高。

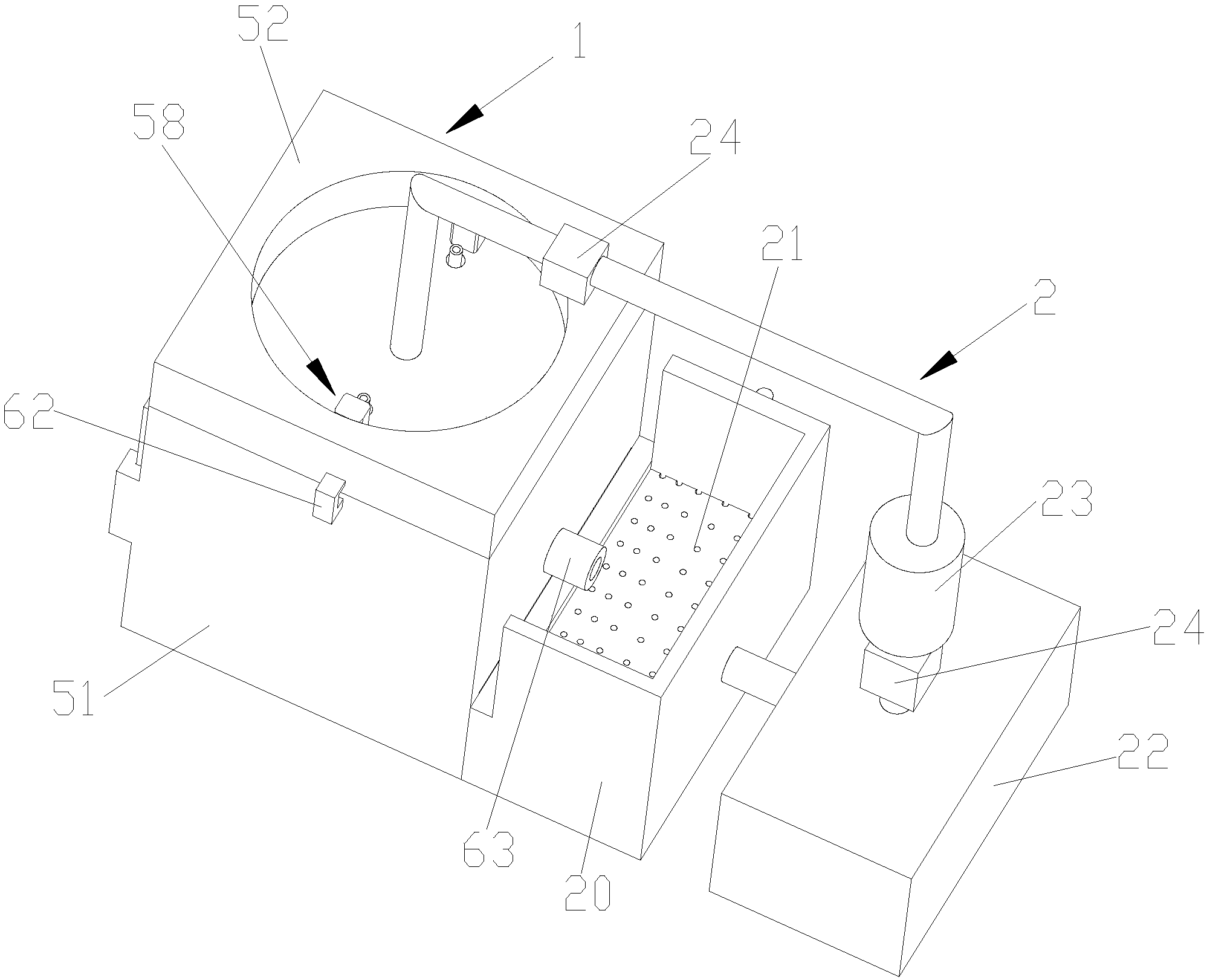

摘要附图
权利要求书
1.一种带有废水回收机构的螺钉清洗装置，其特征在于：包括相连设置的搅拌装置和废水回收装置，其中上述废水回收装置用于将搅拌装置中的废水进行回收净化后再传输给搅拌装置;
所述搅拌装置包括搅拌框、固定盖、电磁铁块、固定板、旋转电机、转轴、搅拌组件、转动盘、进水管、加液清洗组件、插板和排水管;所述搅拌框和固定盖的材质为铁，且上述两者通过电磁铁块相连;所述搅拌框的上端安装有固定盖，固定盖的中心开有圆孔;所述搅拌框的下端设有固定板，固定板上设有旋转电机，且旋转电机的转动轴与搅拌框内的转轴相连;所述转轴呈中空状，且转轴上开有多个出水口;所述转轴的圆周方向上设有多组搅拌组件;所述转轴上端与位于圆孔内的转动盘相连;所述转动盘的中心设有与出水口相联通的进水管;所述转动盘上还设有插入到搅拌框内的两个加液清洗组件;所述搅拌框一侧还开有插口，且插口上设有可插拔的插板;所述搅拌框一侧还设有排水管;
所述废水回收装置包括积水框、过滤板、储水箱、过滤网、过滤器和重量传感器;所述积水框位于排水管下方;所述积水框上端设有过滤板;所述过滤板上设有多个进水孔;所述过滤板下端设有重量传感器;所述积水框与储水箱之间通过第一管路相连;所述第一管路中还设有过滤网;所述储水箱与过滤器相连;所述过滤器与进水管相连。
2.根据权利要求1所述的带有废水回收机构的螺钉清洗装置，其特征在于：所述加液清洗组件包括驱动电机、升降气缸、第二搅拌叶片、转接块和加液管;所述驱动电机设置在转动盘上;所述驱动电机的转动轴与位于搅拌框内的升降气缸相连;所述升降气缸前端设有多个呈圆形阵列分布的第二搅拌叶片;所述升降气缸一侧通过转接块与加液管相连，且加液管上端穿出转动盘。
3.根据权利要求2所述的带有废水回收机构的螺钉清洗装置，其特征在于：所述过滤器和进水管之间、储水箱和过滤器之间均设有增压泵。
4.根据权利要求1或3所述的带有废水回收机构的螺钉清洗装置，其特征在于：所述搅拌组件由阵列分布的多个第一搅拌叶片构成。
说明书
一种带有废水回收机构的螺钉清洗装置
技术领域
本发明涉及一种螺钉清洗装置，尤其涉及一种带有废水回收机构的螺钉清洗装置。
背景技术
目前，螺钉在生产加工过程中，会在螺钉上残留有金属粉屑，需要进行清洗。常用的螺钉清洗办法是使用人工清洗，采用人工清洗时，螺钉难以清洗干净，而且清洗效率低，同时在清洗过程中的水使用后就直接排放掉，造成了水资源的浪费，无法符合企业的生产加工需求。
发明内容
本发明目的是为了克服现有技术的不足而提供一种螺钉清洗效率高，且带有废水回收利用功能的用于螺钉的自动清洗装置。
为达到上述目的，本发明采用的技术方案是：一种带有废水回收机构的螺钉清洗装置，包括相连设置的搅拌装置和废水回收装置，其中上述废水回收装置用于将搅拌装置中的废水进行回收净化后再传输给搅拌装置;所述搅拌装置包括搅拌框、固定盖、电磁铁块、固定板、旋转电机、转轴、搅拌组件、转动盘、进水管、加液清洗组件、插板和排水管;所述搅拌框和固定盖的材质为铁，且上述两者通过电磁铁块相连;所述搅拌框的上端安装有固定盖，固定盖的中心开有圆孔;所述搅拌框的下端设有固定板，固定板上设有旋转电机，且旋转电机的转动轴与搅拌框内的转轴相连;所述转轴呈中空状，且转轴上开有多个出水口;所述转轴的圆周方向上设有多组搅拌组件;所述转轴上端与位于圆孔内的转动盘相连;所述转动盘的中心设有与出水口相联通的进水管;所述转动盘上还设有插入到搅拌框内的两个加液清洗组件;所述搅拌框一侧还开有插口，且插口上设有可插拔的插板;所述搅拌框一侧还设有排水管;所述废水回收装置包括积水框、过滤板、储水箱、过滤网、过滤器和重量传感器;所述积水框位于排水管下方;所述积水框上端设有过滤板;所述过滤板上设有多个进水孔;所述过滤板下端设有重量传感器;所述积水框与储水箱之间通过第一管路相连;所述第一管路中还设有过滤网;所述储水箱与过滤器相连;所述过滤器与进水管相连。
优选的，所述加液清洗组件包括驱动电机、升降气缸、第二搅拌叶片、转接块和加液管;所述驱动电机设置在转动盘上;所述驱动电机的转动轴与位于搅拌框内的升降气缸相连;所述升降气缸前端设有多个呈圆形阵列分布的第二搅拌叶片;所述升降气缸一侧通过转接块与加液管相连，且加液管上端穿出转动盘。
优选的，所述过滤器和进水管之间、储水箱和过滤器之间均设有增压泵。
优选的，所述搅拌组件由阵列分布的多个第一搅拌叶片构成。
由于上述技术方案的运用，本发明与现有技术相比具有下列优点：
本发明方案的带有废水回收机构的螺钉清洗装置，其整体操作方便省力，可以有效快速的对螺钉进行清洗，并且清洗过程中的废水通过过滤板和过滤器净化后回流到搅拌框内继续进行搅拌清洗，避免了水资源的浪费且清洗效率高，具有较高的实用价值。
