申请日2017.03.20
公开(公告)日2017.11.07
IPC分类号C02F1/40; B01D17/02
摘要
本实用新型涉及一种环保设备，尤其是高浓度污水处理装置的分离器高浓度污水处理装置的分离器，包括初级分离室和次级分离室;所述的初级分离室侧壁上设置有进水口;进水口下方设置有过滤网，所述的过滤网一端设置有抽油口，所述的初级分离室和次级分离室之间有隔板，所述的隔板下方有通道，将初级分离室和次级分离室之间连通;所述的次级分离室有出水口和浮动抽油口。本实用新型提供的高浓度污水处理装置的分离器，污水经过初级分离室和次级分离室，并且采用浮动抽油口，能够根据水面的油层进行调整，充分将油和水分离开。

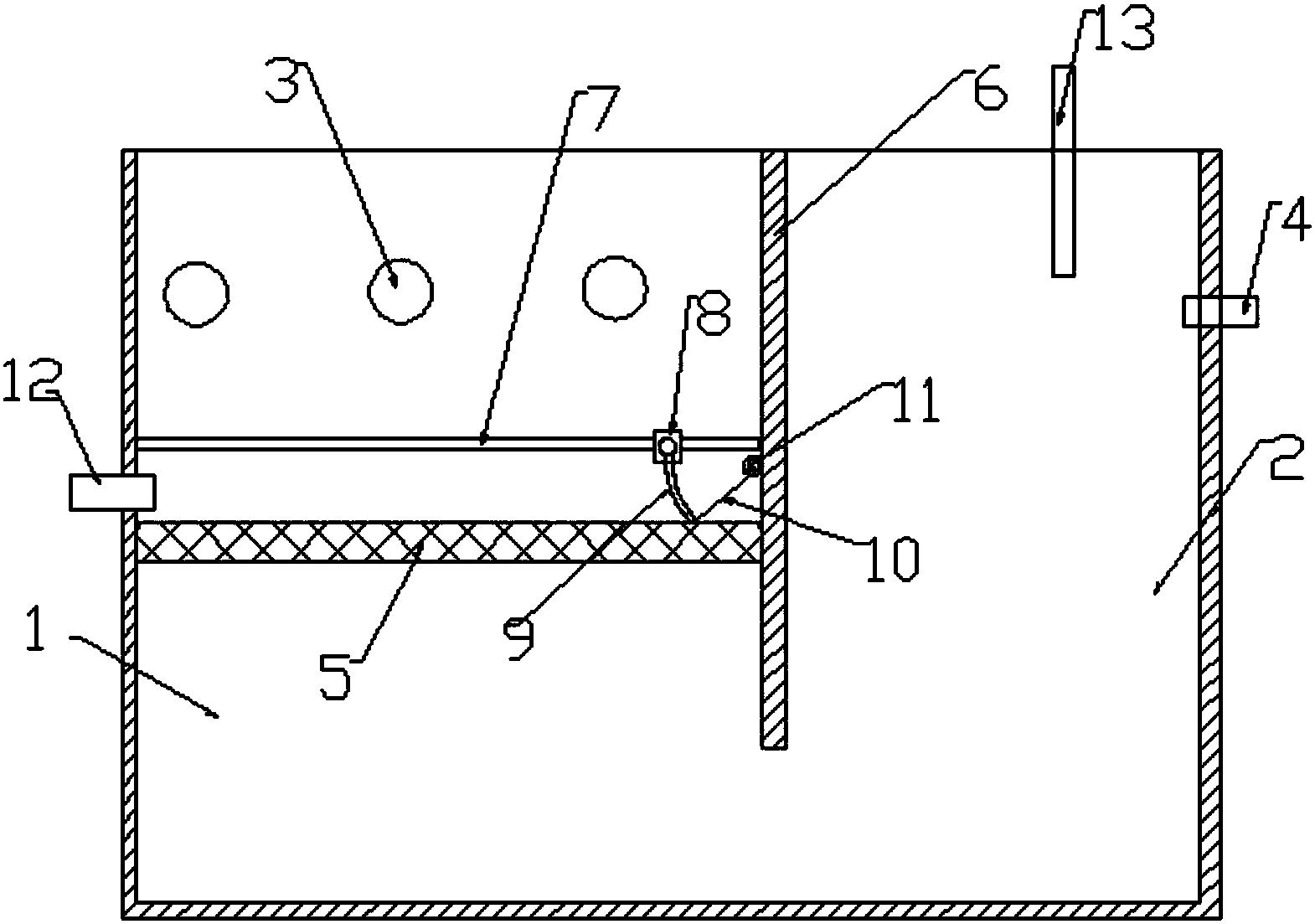

摘要附图
权利要求书
1.高浓度污水处理装置的分离器，包括初级分离室(1)和次级分离室(2);所述的初级分离室(1)侧壁上设置有进水口(3);其特征在于，所述的进水口(3)下方设置有过滤网(5)，所述的过滤网(5)一端设置有抽油口(12)，所述的初级分离室(1)和次级分离室(2)之间有隔板(6)，所述的隔板(6)下方有通道，将初级分离室(1)和次级分离室(2)之间连通;所述的次级分离室(2)有出水口(4)和浮动抽油口(13)。
2.根据权利要求1所述的高浓度污水处理装置的分离器，其特征在于，所述的初级分离室(1)内壁设置有滑槽(7)，所述的滑槽(7)位于过滤网(5)上方，滑槽(7)的一端位于抽油口(12)所在的初级分离室(1)的侧壁上，滑槽(7)与过滤网(5)平行，滑槽(7)内安装有滑块(8)，所述的滑块(8)上铰接有弹性材料制成的刮板(9)。
3.根据权利要求2所述的高浓度污水处理装置的分离器，其特征在于，所述的刮板(9)一端铰接在滑块(8)上，另一端连接有拉索(10)，所述的拉索(10)连接在收卷器(11)上，所述的收卷器(11)位于抽油口(12)相对的初级分离室(1)的内壁上，所述的滑块(8)由驱动装置驱动在滑槽(7)上滑动，所述的收卷器(11)由电机驱动对拉索(10)进行收放。
说明书
高浓度污水处理装置的分离器
技术领域
本实用新型涉及一种环保设备，尤其是高浓度污水处理装置的分离器。
背景技术
油水分离器是化工环保技术领域常用的环保设备之一。目前，在含有油的污水，特别是高浓度的污水处理中，首先需要进行油水分离，通常都是采用油水分离器，将污水中的油进行分离，现有的分离器结构虽然简单，但是不能有效的将油截留处理，油还会随着水流进行流动排出，造成水油分离不充分。
实用新型内容
为解决上述问题，本实用新型提供一种水、油分离充分的分离器，用于高浓度污水的处理设备。具体技术方案为：
高浓度污水处理装置的分离器，包括初级分离室和次级分离室;所述的初级分离室侧壁上设置有进水口;进水口下方设置有过滤网，所述的过滤网一端设置有抽油口，所述的初级分离室和次级分离室之间有隔板，所述的隔板下方有通道，将初级分离室和次级分离室之间连通;所述的次级分离室有出水口和浮动抽油口。
所述的初级分离室内壁设置有滑槽，所述的滑槽位于过滤网上方，滑槽的一端位于抽油口所在的初级分离室的侧壁上，滑槽与过滤网平行，滑槽内安装有滑块，所述的滑块上铰接有弹性材料制成的刮板。
所述的刮板一端铰接在滑块上，另一端连接有拉索，所述的拉索连接在收卷器上，所述的收卷器位于抽油口相对的初级分离室的内壁上，所述的滑块由驱动装置驱动在滑槽上滑动，所述的收卷器由电机驱动对拉索进行收放。
与现有技术相比本实用新型具有以下有益效果：
本实用新型提供的高浓度污水处理装置的分离器，污水经过初级分离室和次级分离室，并且采用浮动抽油口，能够根据水面的油层进行调整，充分将油和水分离开。
