申请日2017.05.03
公开(公告)日2017.12.15
IPC分类号C02F9/04
摘要
本实用新型公开了一种污水处理全套自动控制系统，包括污水处理全套自动控制系统，包括废水池、活性炭过滤池和控制柜，所述废水池与沉淀池之间通过管道密封连接，且沉淀池的入水口上安装有电动格栅，所述沉淀池与污泥池之间通管道密封连接，且管道上安装有泵体，所述沉淀池与絮凝池之间通过管道密封连接，所述絮凝池与灭菌池之间通过管道密封连接，且灭菌池中安装有臭氧发生器，所述灭菌池分别与酸性中和池和碱性中和池之间通过管道密封连接。本实用新型设置有两个絮凝池，可在再次对废水处杂事根据水中的清洁度选择使用不同的絮凝池，防止二次除杂水受到常用的絮凝池污染，从而增加废水清洁成本。
权利要求书

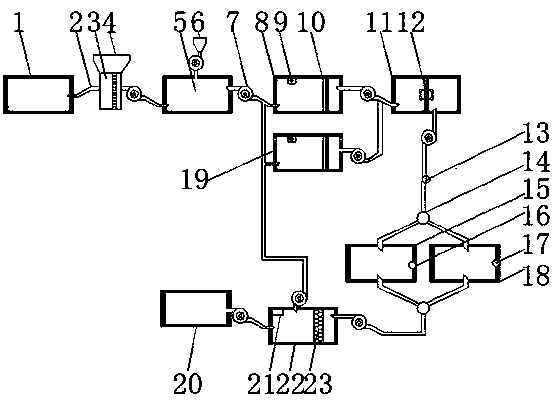

1.一种污水处理全套自动控制系统，包括废水池(1)、活性炭过滤池(22)和控制柜(30)，其特征在于：所述废水池(1)与沉淀池(5)之间通过管道(2)密封连接，且沉淀池(5)的入水口上安装有电动格栅(3)，所述电动格栅(3)上安装有纵横焊接的栏杆(25)，且栏杆(25)后侧设置有塑料丝网(24)，所述电动格栅(3)的底部设置有行程走道(29)，且行程走道(29)上安装有推板(26)，所述推板(26)的下端焊接有直齿轮板(28)，且直齿轮板(28)与安装在电动格栅(3)一侧的电动机(27)主轴上安装的齿轮之间啮合连接，所述沉淀池(5)与污泥池(6)之间通管道(2)密封连接，且管道(2)上安装有泵体(7)，所述沉淀池(5)与絮凝池(8)之间通过管道(2)密封连接，且絮凝池(8)的底部和池定分别安装有曝气机(9)和刮渣机(10)，所述絮凝池(8)与灭菌池(11)之间通过管道(2)密封连接，且灭菌池(11)中安装有臭氧发生器(12)，所述灭菌池(11)分别与酸性中和池(15)和碱性中和池(18)之间通过管道(2)密封连接，且酸性中和池(15)和碱性中和池(18)中分别安装有酸性检测器(16)和碱性检测器(17)，所述活性炭过滤池(22)分别与酸性中和池(15)和碱性中和池(18)之间通过管道(2)密封连接，且活性炭过滤池(22)中安装有活性炭过滤器(23)和水质检测器(21)，所述活性炭过滤器(23)分别与絮凝池(8)、二次絮凝池(19)和蓄水池(20)之间通过管道(2)密封连接。
2.根据权利要求1所述的一种污水处理全套自动控制系统，其特征在于：所述灭菌池(11)、酸性中和池(15)和碱性中和池(18)之间连接的管道(2)的交接口上安装有电磁阀(14)，且电磁阀(14)与灭菌池(11)之间的管道(2)上设置有酸碱检测器(13)。
3.根据权利要求1所述的一种污水处理全套自动控制系统，其特征在于：所述电动格栅(3)的一侧设置有收集池(4)。
4.根据权利要求1所述的一种污水处理全套自动控制系统，其特征在于：所述二次絮凝池(19)的出水口与灭菌池(11)的进水口之间通过管道(2)密封连接。
5.根据权利要求1所述的一种污水处理全套自动控制系统，其特征在于：所述控制柜(30)与各种池中的电器之间电性连接。
说明书
一种污水处理全套自动控制系统
技术领域
本实用新型涉及废水清洁设备技术领域，具体为一种污水处理全套自动控制系统。
背景技术
目前，环境污染问题日趋严重，提高环保意识，减少污染物，尤其是工业生产的污染废水 的排放，是造成环境污染的重要原因之一，如何处理工业污染废水的排放成为减少环境污 染的一个重要措施，目前在常用的废水处理过程中，通常将未清洁干净的废水直接从新清洁，然而清洁不彻底的废水在此经重新清洁时，往往被池子重新污染，不仅加大清洁的费用，而且浪费大量的时间。
发明内容
本实用新型的目的在于提供一种污水处理全套自动控制系统，以解决上述背景技术中提出的问题，所具有的有益效果是;本系统设置有两个絮凝池，可在再次对废水处杂事根据水中的清洁度选择使用不同的絮凝池，防止二次除杂水受到常用的絮凝池污染，从而增加废水清洁成本。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理全套自动控制系统，包括废水池、活性炭过滤池和控制柜，所述废水池与沉淀池之间通过管道密封连接，且沉淀池的入水口上安装有电动格栅，所述电动格栅上安装有纵横焊接的栏杆，且栏杆后侧设置有塑料丝网，所述电动格栅的底部设置有行程走道，且行程走道上安装有推板，所述推板的下端焊接有直齿轮板，且直齿轮板与安装在电动格栅一侧的电动机主轴上安装的齿轮之间啮合连接，所述沉淀池与污泥池之间通管道密封连接，且管道上安装有泵体，所述沉淀池与絮凝池之间通过管道密封连接，且絮凝池的底部和池定分别安装有曝气机和刮渣机，所述絮凝池与灭菌池之间通过管道密封连接，且灭菌池中安装有臭氧发生器，所述灭菌池分别与酸性中和池和碱性中和池之间通过管道密封连接，且酸性中和池和碱性中和池中分别安装有酸性检测器和碱性检测器，所述活性炭过滤池分别与酸性中和池和碱性中和池之间通过管道密封连接，且活性炭过滤池中安装有活性炭过滤器和水质检测器，所述活性炭过滤器分别与絮凝池、二次絮凝池和蓄水池之间通过管道密封连接。
优选的，所述灭菌池、酸性中和池和碱性中和池之间连接的管道的交接口上安装有电磁阀，且电磁阀与灭菌池之间的管道上设置有酸碱检测器。
优选的，所述电动格栅的一侧设置有收集池。
优选的，所述二次絮凝池的出水口与灭菌池的进水口之间通过管道密封连接。
优选的，所述控制柜与各种池中的电器之间电性连接。
与现有技术相比，本实用新型的有益效果是：该设备池子中的电器通过控制柜调节控制，全自动设备不仅减少工作人员的劳动强度，并且可极大的减少人员聘用的成本，在絮凝池中设置有曝气机和刮渣机，在曝气机喷涂凝胶时，能够通过刮渣机迅速刮出漂浮颗粒，减少工作人员的劳动强度，并且通过臭氧对水中的细菌进行灭杀，在灭杀的过程中并不会增加次生污染，使用两个絮凝池，可在再次对废水处杂事根据水中的清洁度选择使用不同的絮凝池，防止二次除杂水受到常用的絮凝池污染，从而增加废水清洁成本。
