申请日2017.03.31
公开(公告)日2017.12.05
IPC分类号C02F11/00; C02F101/20
摘要
本实用新型公开了一种用于污泥的处理的电化学装置，包括装置本体，所述装置本体的顶部设有入料漏斗，且所述入料漏斗嵌入设置于装置本体中，所述入料漏斗的底部设有转接口，且所述转接口与装置本体紧密焊接，所述转接口的一侧设有电热装置，该种用于污泥的处理的电化学装置，设有高氯酸溶液瓶，该溶液俗称王水，它能够对风干的污泥进行消解，消解处理的目的是破坏有机物，溶解悬浮性固体，将各种价态的欲测元素氧化成单一高价态或转变成易于分离的无机化合物，消解后的污泥将会进入电解池进行电解处理，经过电解污泥内的重金属会逐渐消失，能够快速的对污泥进行净化，提高了处理效率。
权利要求书

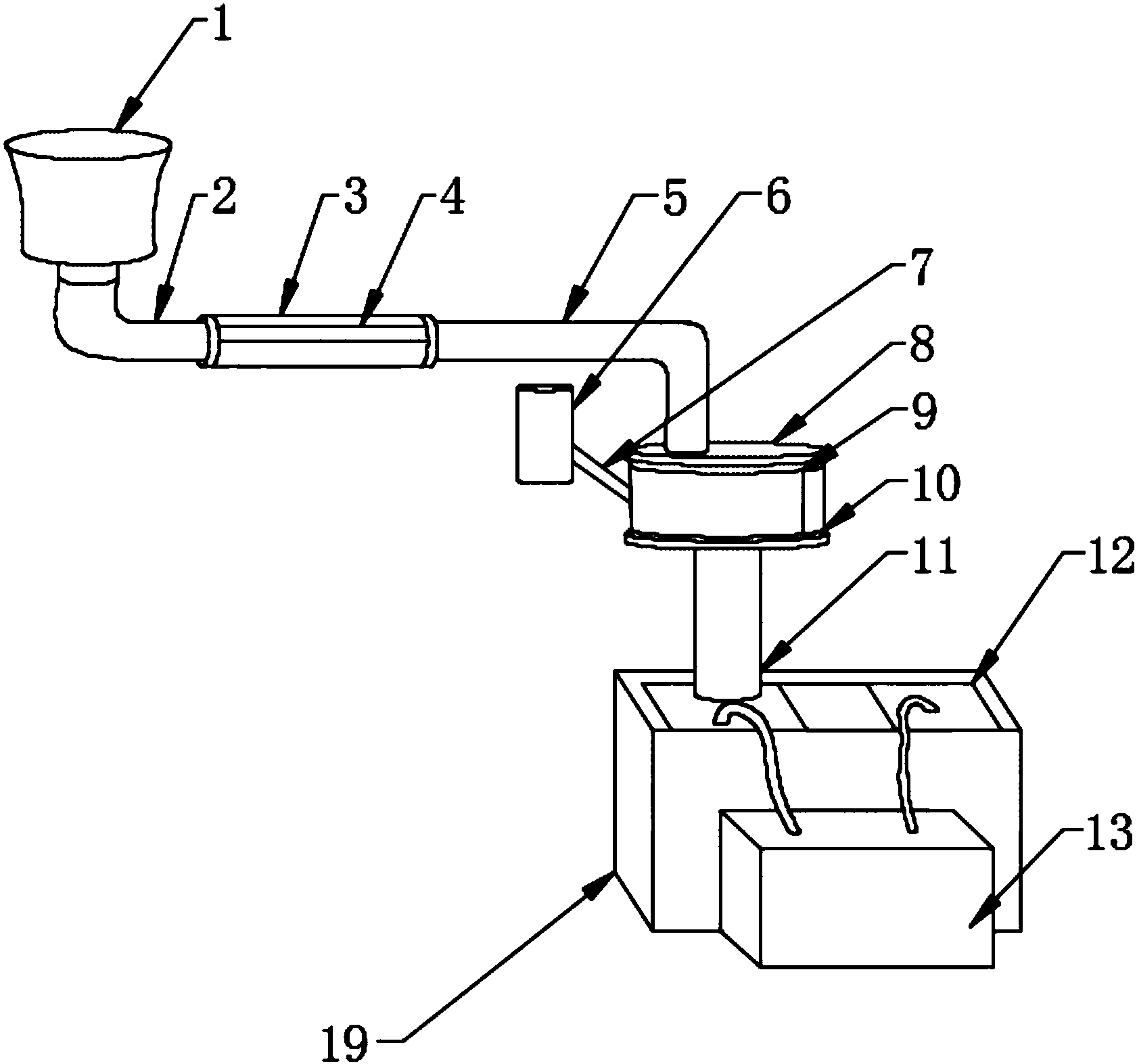

1.一种用于污泥的处理的电化学装置，包括装置本体(19)，其特征在于：所述装置本体(19)的顶部设有入料漏斗(1)，且所述入料漏斗(1)嵌入设置于装置本体(19)中，所述入料漏斗(1)的底部设有转接口(2)，且所述转接口(2)与装置本体(19)紧密焊接，所述转接口(2)的一侧设有电热装置(3)，且所述电热装置(3)与装置本体(19)信号连接，所述电热装置(3)的顶部设有电热板(4)，且电热板(4)与电热装置(3)电性连接，所述电热装置(3)的一侧设有输料管(5)，且输料管(5)与电热装置(3)紧密焊接，所述输料管(5)的底部设有搅拌室(10)，且搅拌室(10)与输料管(5)紧密焊接，所述搅拌室(10)的顶部设有搅拌室盖子(8)，且搅拌室盖子(8)嵌入设置于搅拌室(10)中，所述搅拌室(10)的一侧设有输液管(7)，且输液管(7)嵌入设置于搅拌室(10)中，所述搅拌室(10)的底部设有漏料管(11)，且所述漏料管(11)与搅拌室(10)呈直线设置，所述漏料管(11)底部设有电解池(12)，且所述漏料管(11)嵌入设置于电解池(12)中，所述电解池(12)的内部设有隔离框(14)，且隔离框(14)与电解池(12)紧密焊接，所述电解池(12)内部的一侧设有阳极线(16)，且阳极线(16)与装置本体(19)电性连接，所述阳极线(16)的底部设有铜板阳极(18)，且所述铜板阳极(18)与阳极线(16)紧密焊接，所述电解池(12)内部的一侧设有阴极线(15)，且所述阴极线(15)与装置本体(19)电性连接，所述电解池(12)的内部设有盐酸(17)，且所述盐酸(17)贯穿设置于电解池(12)中，所述搅拌室盖子(8)的一侧设有输入口(23)，且输入口(23)与搅拌室盖子(8)呈直线设置。
2.根据权利要求1所述的一种用于污泥的处理的电化学装置，其特征在于：所述搅拌室盖子(8)的内部设有搅拌刀(21)和旋转头(22)，且所述搅拌刀(21)与搅拌室盖子(8)通过旋转头(22)活动连接。
3.根据权利要求1所述的一种用于污泥的处理的电化学装置，其特征在于：所述阴极线(15)的底部设有铜板阴极(20)，且所述铜板阴极(20)与阴极线(15)紧密焊接。
4.根据权利要求1所述的一种用于污泥的处理的电化学装置，其特征在于：所述搅拌室(10)的一侧设有搅拌室电热板(9)，且所述搅拌室电热板(9)与装置本体(19)信号连接。
5.根据权利要求1所述的一种用于污泥的处理的电化学装置，其特征在于：所述输液管(7)的顶部设有高氯酸溶液瓶(6)，且输液管(7)嵌入设置于高氯酸溶液瓶(6)中。
6.根据权利要求1所述的一种用于污泥的处理的电化学装置，其特征在于：所述电解池(12)的一侧设有恒压直流电源(13)，且所述恒压直流电源(13)与装置本体(19)电性连接。
说明书
一种用于污泥的处理的电化学装置
技术领域
本实用新型涉及电化学装置技术领域，具体为一种用于污泥的处理的电化学装置。
背景技术
电化学是研究电和化学反应相互关系的科学。电和化学反应相互作用可通过电池来完成，也可利用高压静电放电来实现(如氧通过无声放电管转变为臭氧)，二者统称电化学，后者为电化学的一个分支，称放电化学。由于放电化学有了专门的名称，因而，电化学往往专门指“电池的科学”。
随着工业的发展，废水排放成为我们担心的话题，废水里含有污泥，污泥中含有对人体有害的物质，比如重金属，它们都影响着我们的生活环境，现有的污泥处理装置技术不够成熟，如中国专利201610381741.8公布的“电磁污泥处理装置”包括污泥调理传输系统、电磁固液分离系统、电磁气固分离系统、及自动控制系统，但是对污泥处理需要沉淀加入微生物进行帮助处理等，在处理方面浪费了时间，效率不高。
所以，如何设计一种用于污泥的处理的电化学装置，成为我们当前要解决的问题。
实用新型内容
本实用新型的目的在于提供一种用于污泥的处理的电化学装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于污泥的处理的电化学装置，包括装置本体，所述装置本体的顶部设有入料漏斗，且所述入料漏斗嵌入设置于装置本体中，所述入料漏斗的底部设有转接口，且所述转接口与装置本体紧密焊接，所述转接口的一侧设有电热装置，且所述电热装置与装置本体信号连接，所述电热装置的顶部设有电热板，且电热板与电热装置电性连接，所述电热装置的一侧设有输料管，且输料管与电热装置紧密焊接，所述输料管的底部设有搅拌室，且搅拌室与输料管紧密焊接，所述搅拌室的顶部设有搅拌室盖子，且搅拌室盖子嵌入设置于搅拌室中，所述搅拌室的一侧设有输液管，且输液管嵌入设置于搅拌室中，所述搅拌室的底部设有漏料管，且所述漏料管与搅拌室呈直线设置，所述漏料管底部设有电解池，且所述漏料管嵌入设置于电解池中，所述电解池的内部设有隔离框，且隔离框与电解池紧密焊接，所述电解池内部的一侧设有阳极线，且阳极线与装置本体电性连接，所述阳极线的底部设有铜板阳极，且所述铜板阳极与阳极线紧密焊接，所述电解池内部的一侧设有阴极线，且所述阴极线与装置本体电性连接，所述电解池的内部设有盐酸，且所述盐酸贯穿设置于电解池中，所述搅拌室盖子的一侧设有输入口，且输入口与搅拌室盖子呈直线设置。
进一步的，所述搅拌室盖子的内部设有搅拌刀和旋转头，且所述搅拌刀与搅拌室盖子通过旋转头活动连接。
进一步的，所述阴极线的底部设有铜板阴极，且所述铜板阴极与阴极线紧密焊接。
进一步的，所述搅拌室的一侧设有搅拌室电热板，且所述搅拌室电热板与装置本体信号连接。
进一步的，所述输液管的顶部设有高氯酸溶液瓶，且输液管嵌入设置于高氯酸溶液瓶中。
进一步的，所述电解池的一侧设有恒压直流电源，且所述恒压直流电源与装置本体电性连接。
与现有技术相比，本实用新型的有益效果是：该种用于污泥的处理的电化学装置，设有高氯酸溶液瓶，该溶液俗称王水，它能够对风干的污泥进行消解，消解处理的目的是破坏有机物，溶解悬浮性固体，将各种价态的欲测元素氧化成单一高价态或转变成易于分离的无机化合物，消解后的污泥将会进入电解池进行电解处理，通电经过一小时后，污泥内的重金属化合物将会逐渐消失，从而达到净化处理的效果，该装置实现了能够在短时间内对污泥进行净化处理的效果，解决了以往需要沉淀，还要加微生物进行繁杂处理的问题，它能够快速的对污泥进行净化，提高了处理效率。
