申请日2017.03.31
公开(公告)日2017.12.12
IPC分类号C02F11/00
摘要
本实用新型公开了一种市政地下通道污泥处理装置，其结构包括主支架、控制箱、泥水分离桶、电动机，主支架的上方连接控制箱，泥水分离桶连接于控制箱的左方，电动机连接于泥水分离桶的左方，电动机连接于主支架的左方，主支架设有出风口、主支架底座、固定环，控制箱设有报警器、电源按钮、显示屏、控制按钮，电源按钮连接于报警器的上方，固定架连接于排泥管的上方，电动机设有转速检测器、电动机连接架，转速检测器连接于电动机连接架的左方，本实用新型的有益效果：通过设有控制箱，使用者可以实时监测并调节泥水分离处理装置的工作状态，当设备的工作情况发生异常时，使用者可以及时通过控制箱进行调节，有效达成更好的处理效果。
权利要求书

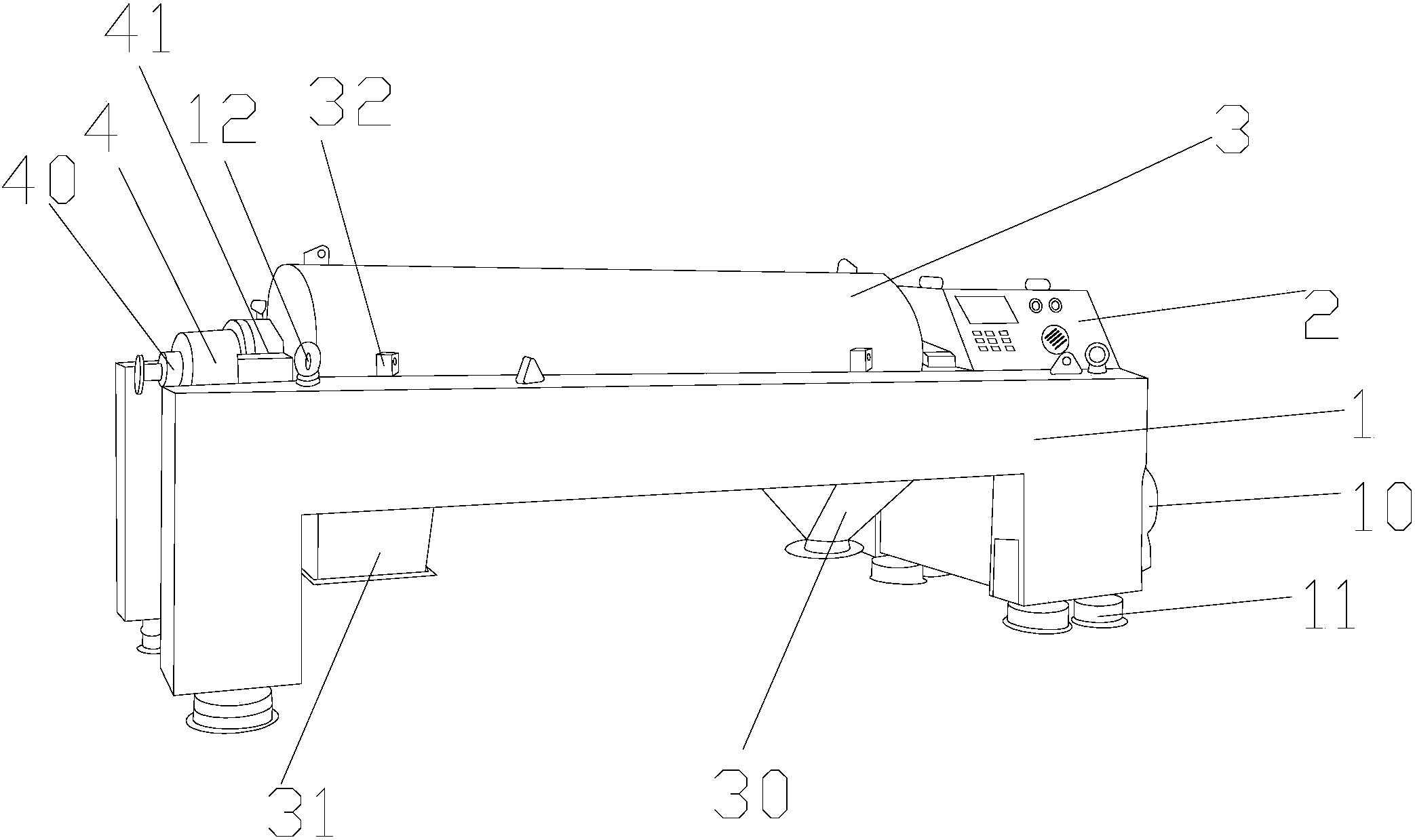

1.一种市政地下通道污泥处理装置，其结构包括主支架(1)、控制箱(2)、泥水分离桶(3)、电动机(4)，所述主支架(1)的上方连接控制箱(2)，所述泥水分离桶(3)连接于控制箱(2)的左方，所述电动机(4)连接于泥水分离桶(3)的左方，所述电动机(4)连接于主支架(1)的左方，所述主支架(1)设有出风口(10)、主支架底座(11)、固定环(12)，其特征在于：
所述控制箱(2)设有报警器(20)、电源按钮(21)、显示屏(22)、控制按钮(23)，所述电源按钮(21)连接于报警器(20)的上方;
所述显示屏(22)的右方连接于电源按钮(21)，固定架(32)连接于排泥管(31)的上方;
所述电动机(4)设有转速检测器(40)、电动机连接架(41)，所述转速检测器(40)连接于电动机连接架(41)的左方。
2.根据权利要求1所述的一种市政地下通道污泥处理装置，其特征在于：所述主支架底座(11)连接于出风口(10)的下方。
3.根据权利要求1所述的一种市政地下通道污泥处理装置，其特征在于：所述控制按钮(23)连接于显示屏(22)的下方。
4.根据权利要求1所述的一种市政地下通道污泥处理装置，其特征在于：所述泥水分离桶(3)设有排水管(30)、排泥管(31)、固定架(32)。
5.根据权利要求4所述的一种市政地下通道污泥处理装置，其特征在于：所述排水管(30)连接于排泥管(31)的右方。
说明书
一种市政地下通道污泥处理装置
技术领域
本实用新型是一种市政地下通道污泥处理装置，属于污泥处理技术领域。
背景技术
污泥处理装备是由平台上的减速机带动主轴转动,主轴带动刮臂下的刮泥板将污泥刮集到中心泥斗,由排泥管排出,小刮刀转动防止污泥板结,便于排出。建设部、环保部、科技部联合下达《城镇污水处理厂污泥处理处置及污染防治技术政策(试行)》文件中指出：鼓励城镇污水处理厂采用污泥厌氧消化工艺，产生的沼气应综合利用。厌氧消化工艺是处理污泥首选技术路线，能充分利用污泥资源，减少有害气体排放。污水经过沉淀处理后会产生大量污泥，即使经过浓缩及消化处理，含水率仍高达96%，体积很大，难以消纳处置，必须经过脱水处理，提高泥饼的含固率，以减少污泥堆置的占地面积。
现有技术公开申请号为CN201510699376.0的一种用于污泥处理技术的污泥处理装置，包括对机座、污泥处理滚筒、动力驱动机构、输出管路、机罩的整体设计和各零部件的具体设计，其特殊之处是所述的污泥处理装置的设计方法是根据污泥中重金属含量的不同，将含水率为25-30%的改性污泥依次置于3个不同的污泥处理滚筒内添加定量的葡萄糖粉在机械搅拌匀速推进，在温度为100-450℃、常压条件下经过重金属和脱水脱氮处理、碳化处理、固定碳燃烧处理三个工艺步骤。但是，现有设备在工作时，使用者不能有效监测设备工作情况，控制设备工作状态。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种市政地下通道污泥处理装置，以解决现有设备结构简单，缺少可以控制pH值的控制箱，设备在工作时，使用者不能监视pH值并作出调整的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种市政地下通道污泥处理装置，其结构包括主支架、控制箱、泥水分离桶、电动机，所述主支架的上方连接控制箱，所述泥水分离桶连接于控制箱的左方，所述电动机连接于泥水分离桶的左方，所述电动机连接于主支架的左方，所述主支架设有出风口、主支架底座、固定环，所述控制箱设有报警器、电源按钮、显示屏、控制按钮，所述电源按钮连接于报警器的上方，所述显示屏的右方连接于电源按钮，所述固定架连接于排泥管的上方，所述电动机设有转速检测器、电动机连接架，所述转速检测器连接于电动机连接架的左方。
进一步的，所述主支架底座连接于出风口的下方。
进一步的，所述控制按钮连接于显示屏的下方。
进一步的，所述泥水分离桶设有排水管、排泥管、固定架。
进一步的，所述所述排水管连接于排泥管的右方。
进一步的，所述主支架底座的数量为4个。
进一步的，所述电动机连接架的材质为不锈钢。
本实用新型的有益效果：通过设有控制箱，使用者可以实时监测并调节泥水分离处理装置的工作状态，当设备的工作情况发生异常时，使用者可以及时通过控制箱进行调节，有效达成更好的处理效果。
