申请日2017.03.31
公开(公告)日2017.12.12
IPC分类号C02F1/461; C22B7/00; C22B11/00
摘要
本实用新型涉及废液处理设备技术领域，尤其是含银废水回收处理装置，具有含银废水储存槽、电解槽、废水站收集池，生产线上排放的含银废水存放在含银废水储存槽中，含银废水储存槽通过提升泵及管道连接电解槽，电解槽输出端连接废水站收集池，废水站收集池输出连接污水处理系统调节池;电解槽包括有槽体、阳极板、阴极板，阳极板和阴极板通过外接线路连接电源电路，槽体外侧面上设有超声波振动器，而槽体内安装有凸轮，凸轮在电机驱动下间歇撞击阳极板和阴极板。本实用新型可连接在生产线上，实现在线处理含银废水，充分回收废水中的银，使废水处理尽可能将废液中的银降低至回收要求后再供污水处理厂进行深度处理，减少二次污染，节约生产成本。
权利要求书

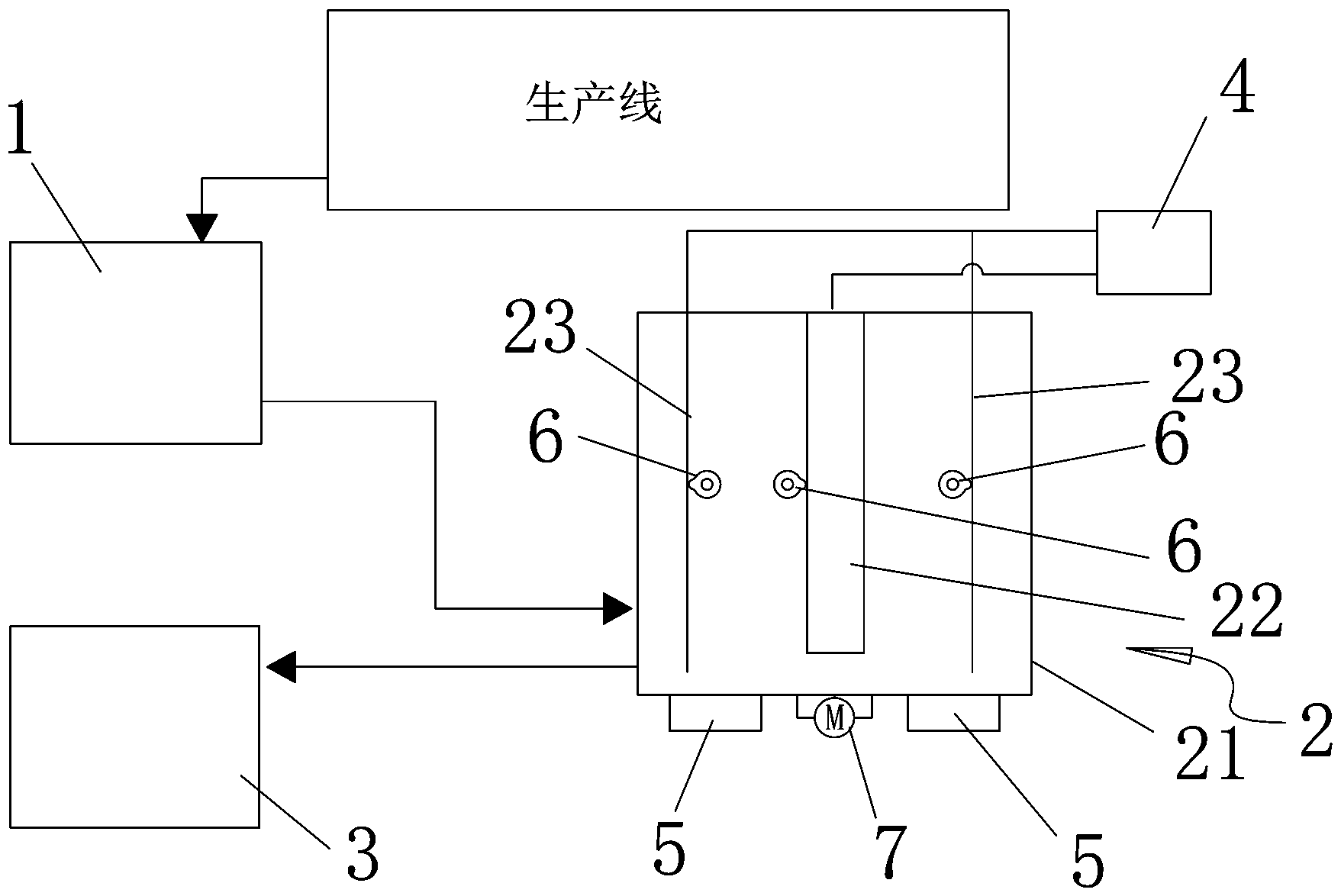

1.含银废水回收处理装置，其特征在于：该装置具有含银废水储存槽(1)、电解槽(2)、废水站收集池(3)，生产线上排放的含银废水存放在含银废水储存槽(1)中，含银废水储存槽(1)通过提升泵及管道连接电解槽(2)，电解槽(2)输出端连接废水站收集池(3)，废水站收集池(3)输出连接污水处理系统调节池;所述电解槽(2)包括有槽体(21)、阳极板(22)、阴极板(23)，阳极板(22)和阴极板(23)通过外接线路连接电源电路(4)，槽体(21)外侧面上设有超声波振动器(5)，而槽体(21)内安装有凸轮(6)，凸轮(6)在电机(7)驱动下间歇撞击阳极板(22)和阴极板(23)。
2.根据权利要求1所述的含银废水回收处理装置，其特征在于：所述电机(7)是转速可调的伺服电机。
说明书
含银废水回收处理装置
技术领域
本实用新型涉及废液处理设备技术领域，尤其是涉及含银废水处理装置。
背景技术
保护环境是公民义不容辞的社会责任，遵守环境法律法规是企业生产经营的前提。目前PCB工厂相关工序对于含银浓度5克/升左右的含银废液稍作处理后直接排向废水站处理。由于含银废液含银量很高远超废水最终排放标准，故废水站需添加大量药剂进行处理，才能达到排放标准。这种方式处理含银废水，容易造成废液运输途中的滴、漏、泄等二次污染，且影响生产，造成生产成本过高。
发明内容
本实用新型的目的在于提供一种含银废水回收处理装置，在线处理，废水处理尽可能将废液中的银降低至回收要求后再供污水处理厂进行深度处理，减少二次污染，降低生产成本，还达到银回收。
为达到上述目的，本实用新型采用如下技术方案：
含银废水回收处理装置，该装置具有含银废水储存槽、电解槽、废水站收集池，生产线上排放的含银废水存放在含银废水储存槽中，含银废水储存槽通过提升泵及管道连接电解槽，电解槽输出端连接废水站收集池，废水站收集池输出连接污水处理系统调节池;所述电解槽包括有槽体、阳极板、阴极板，阳极板和阴极板通过外接线路连接电源电路，槽体外侧面上设有超声波振动器，而槽体内安装有凸轮，凸轮在电机驱动下间歇撞击阳极板和阴极板。
上述方案进一步地，所述电机是转速可调的伺服电机。
本实用新型可连接在生产线上，实现在线处理含银废水，充分回收废水中的银，使废水处理尽可能将废液中的银降低至回收要求后再供污水处理厂进行深度处理，减少二次污染，节约生产成本。结构简单，投资成本低，符合产业利用，具有极佳的经济效益和社会效益。
