申请日2017.04.18
公开(公告)日2017.12.08
IPC分类号F16K1/32
摘要
本实用新型公开了一种薄膜气动污水阀，包括阀盖、阀体以及设置在阀体上的阀杆;阀杆一端设有驱使阀杆移动的薄膜执行机构，另一端设有阀瓣;薄膜执行机构包括薄膜和阀杆导向块，薄膜与阀杆的一端相连接并且将气动空腔分隔成上气动空腔和下气动空腔，阀盖开设有与上气动空腔相连通的上进气孔，阀体设有与下气动空腔相连通的下进气孔，所述阀杆导向块位于气动空腔和流道之间并且开设供阀杆穿设的导向孔，在导向孔的内侧壁镶嵌一个毛毡制成的除尘圈，所述除尘圈的内侧壁与阀杆相抵触，阀杆在导向孔运动过程中，镶嵌在导向孔内的除尘圈可以刮除阀杆上的污垢，可延缓对密封圈的磨损，避免阀杆导向块上的密封圈的密封失效，提高阀门的使用寿命。
权利要求书
1.一种薄膜气动污水阀，包括阀盖、阀体以及设置在阀体上的阀杆;所述阀杆一端设有驱使阀杆移动的薄膜执行机构，另一端设有阀瓣，所述阀瓣用于开启或者关闭阀体中设置的流道;所述阀盖和阀体相配合形成用于安装薄膜执行机构的气动空腔，所述薄膜执行机构包括薄膜和阀杆导向块，所述薄膜与阀杆的一端相连接并且将气动空腔分隔成上气动空腔和下气动空腔，所述阀盖开设有与上气动空腔相连通的上进气孔，所述阀体设有与下气动空腔相连通的下进气孔，所述阀杆导向块位于气动空腔和流道之间并且开设供阀杆穿设的导向孔，所述阀杆在导向孔内滑动过程，带动阀瓣开启或者关闭流道，其特征是：在导向孔的内侧壁镶嵌一个毛毡制成的除尘圈，所述除尘圈的内侧壁与阀杆相抵触。
2.根据权利要求1所述的一种薄膜气动污水阀，其特征是：所述阀杆的一端设有两个薄膜压板，所述薄膜置于两个薄膜压板之间，所述两个薄膜压板通过螺母压紧薄膜与阀杆相连接。
3.根据权利要求1或2所述的一种薄膜气动污水阀，其特征是：所述阀杆上套设有橡胶套，所述橡胶套的内径大于阀杆的外径，所述橡胶套的一端连接在阀杆导向块上，另一端连接在阀瓣上，所述橡胶套上设有若干可折叠的波纹结构。
说明书
一种薄膜气动污水阀
技术领域
本实用新型涉及阀门领域，更具体地说，它涉及一种薄膜气动污水阀。
背景技术
在日常生活和生产中，排放着大量的污水，常常需要污水池贮存并处理，排污时就需要污水阀门;
其中薄膜气动污水阀主要包括阀盖、阀体以及设置在阀体上的阀杆;所述阀杆一端设有驱使阀杆移动的薄膜执行机构，另一端设有阀瓣，所述阀瓣用于开启或者关闭阀体中设置的流道;所述阀盖和阀体相配合形成用于安装薄膜执行机构的气动空腔，所述薄膜执行机构包括薄膜和阀杆导向块，所述薄膜与阀杆的一端相连接并且将气动空腔分隔成上气动空腔和下气动空腔，所述阀盖开设有与上气动空腔相连通的上进气孔，所述阀体设有与下气动空腔相连通的下进气孔，所述阀杆导向块位于气动空腔和流道之间并且开设供阀杆穿设的导向孔，所述阀杆在导向孔内滑动过程，带动阀瓣开启或者关闭流道，其中动力气从阀体的下进气口进入下气动空腔带动阀杆向上移动将阀门打开;动力气从阀盖的上进气口进入上气动空腔带动阀杆将阀门关闭。
但浸在污水中的阀杆会在表面上产生结垢，这些污垢在阀门的开关过程中随着阀杆运动不断摩擦阀杆导向块上的密封圈，造成阀杆密封失效，污水通过导向孔进入下气动空腔使得阀门无法关闭，简单其使用寿命。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种薄膜气动污水阀，可以有效清理清理阀杆表面产生结垢，避免阀杆导向块上的密封圈的密封失效，提高阀门的使用寿命。
为实现上述目的，本实用新型提供了如下技术方案：

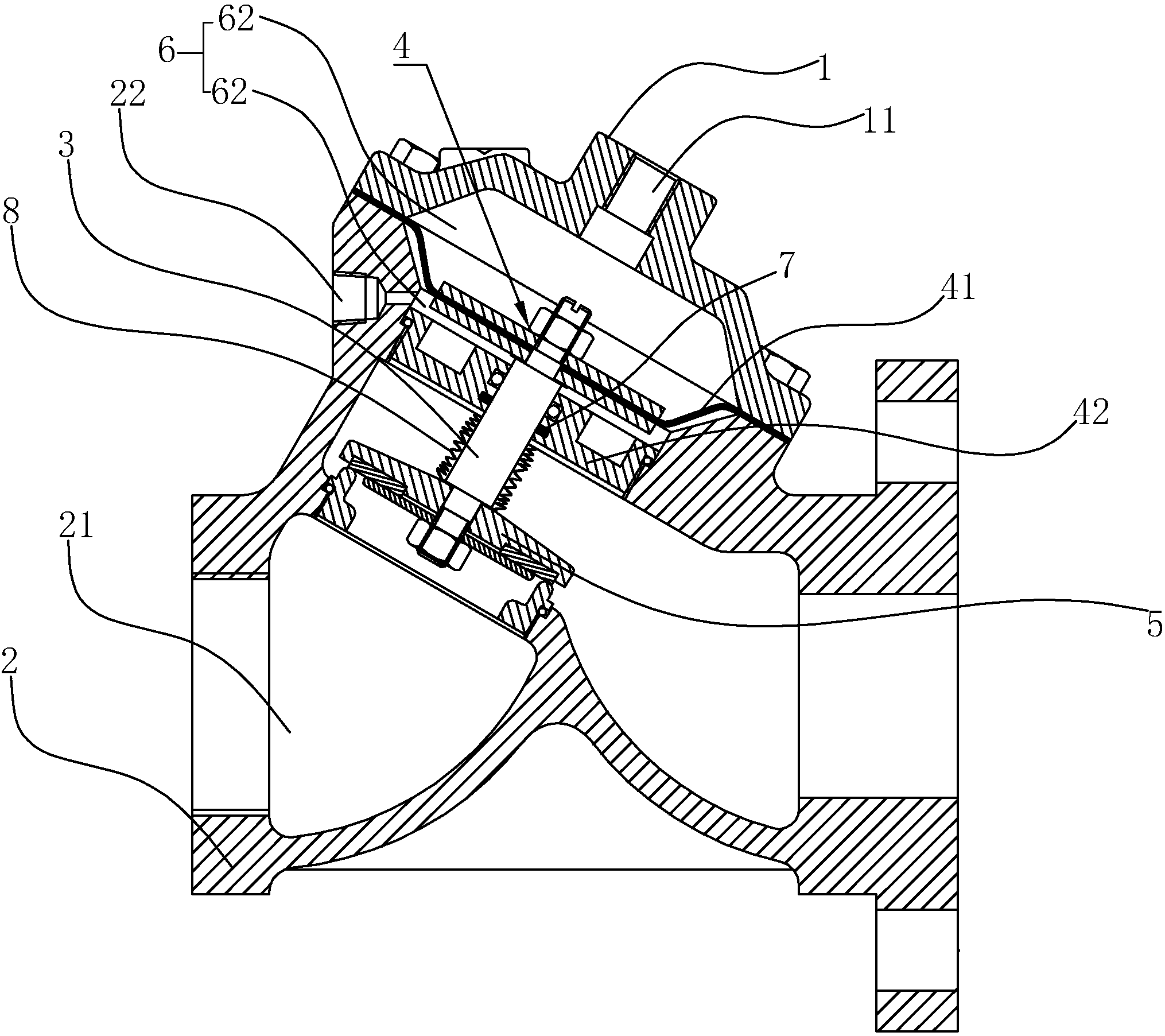

一种薄膜气动污水阀，包括阀盖、阀体以及设置在阀体上的阀杆;所述阀杆一端设有驱使阀杆移动的薄膜执行机构，另一端设有阀瓣，所述阀瓣用于开启或者关闭阀体中设置的流道;所述阀盖和阀体相配合形成用于安装薄膜执行机构的气动空腔，所述薄膜执行机构包括薄膜和阀杆导向块，所述薄膜与阀杆的一端相连接并且将气动空腔分隔成上气动空腔和下气动空腔，所述阀盖开设有与上气动空腔相连通的上进气孔，所述阀体设有与下气动空腔相连通的下进气孔，所述阀杆导向块位于气动空腔和流道之间并且开设供阀杆穿设的导向孔，所述阀杆在导向孔内滑动过程，带动阀瓣开启或者关闭流道，在导向孔的内侧壁镶嵌一个毛毡制成的除尘圈，所述除尘圈的内侧壁与阀杆相抵触。
本实用新型进一步设置：所述阀杆的一端设有两个薄膜压板，所述薄膜置于两个薄膜压板之间，所述两个薄膜压板通过螺母压紧薄膜与阀杆相连接。
本实用新型进一步设置：所述阀杆上套设有橡胶套，所述橡胶套的内径大于阀杆的外径，所述橡胶套的一端连接在阀杆导向块上，另一端连接在阀瓣上，所述橡胶套上设有若干可折叠的波纹结构。
本实用新型有效果：阀杆在导向孔运动过程中，镶嵌在导向孔内的除尘圈可以刮除阀杆上的污垢，可延缓对密封圈的磨损，避免阀杆导向块上的密封圈的密封失效，提高阀门的使用寿命。
