申请日
2017.02.18
公开（公告）日
2017.09.29
IPC分类号
C02F9/14
摘要
本实用新型公开了一种厌氧生物水产加工污水处理装置，包括初级滤箱、处理箱和次级滤箱；所述更换端口安装在初级滤箱的顶板上方外侧；所述排污口设置在初级滤网的左侧；所述处理箱放置在初级滤箱的右侧，将其设置成横截面为长方形的长方体空腔，由合成塑料制成；所述鼓风机安装在处理箱的顶板中间位置，其上设有输气管；所述输气管延伸至处理箱内部，连接压缩空气板；所述压力检测器通过连接管固定在处理箱顶板的外侧；所述布水管左端连接输水管，右端固定在处理箱的右侧内壁上，其上设置多组喷水口；所述承载板固定在处理箱的内部，其上布置多组厌氧污泥填料区；本实用新型结构新颖，使用安装方便，污水处理效率高，实用性强。

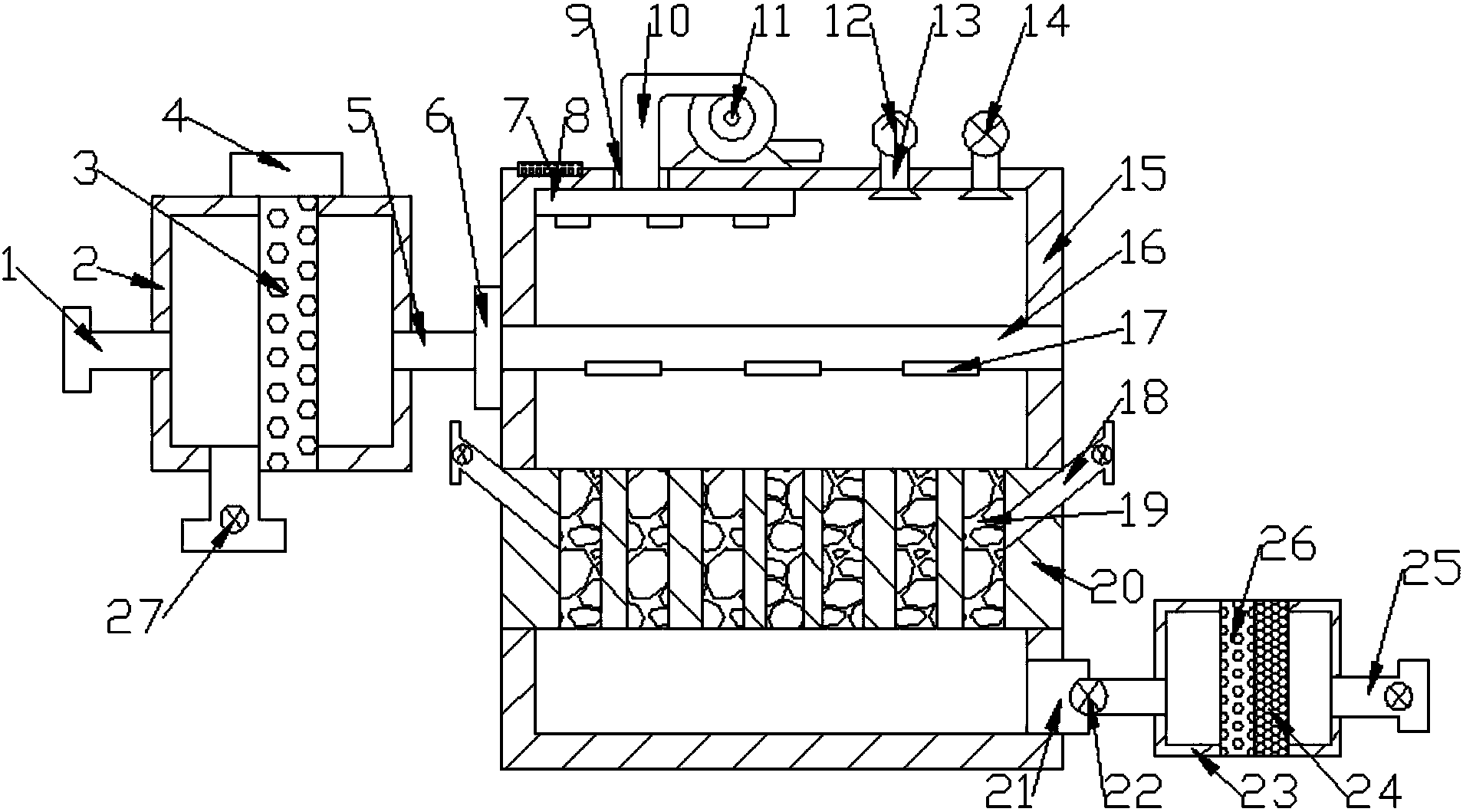

摘要附图
权利要求书
1.一种厌氧生物水产加工污水处理装置，包括初级滤箱、处理箱和次级滤箱；其特征在于，所述初级滤箱的内部设置初级滤网；所述初级滤网的上下端均嵌在初级滤箱的内壁上；初级滤网的上方连接更换端口；所述更换端口安装在初级滤箱的顶板上方外侧；初级滤箱的底部安装排污口；所述排污口设置在初级滤网的左侧；所述处理箱放置在初级滤箱的右侧，将其设置成横截面为长方形的长方体空腔，由合成塑料制成；处理箱左侧通过输水管连接初级滤箱；所述输水管上设有水管接口；所述水管接口安装在处理箱的左侧壁外侧；处理箱顶板上方左侧镶嵌控制开关；所述控制开关右侧连接鼓风机；所述鼓风机安装在处理箱的顶板中间位置，其上设有输气管；所述输气管延伸至处理箱内部，连接压缩空气板；所述压缩空气板固定在处理箱内部的顶板上；输气管通过橡胶连接块固定在处理箱的顶板上；鼓风机右侧连接压力检测器；所述压力检测器通过连接管固定在处理箱顶板的外侧；压力检测器左侧连接沼气出口；所述沼气出口安装在处理箱顶板右端的外侧；压缩空气板下方放置布水管；所述布水管左端连接输水管，右端固定在处理箱的右侧内壁上，其上设置多组喷水口；所述喷水口均匀布置在布水管的底部；布水管下方放置承载板；所述承载板固定在处理箱的内部，其上布置多组厌氧污泥填料区；承载板两侧设置有物料填充口；所述物料填充口延伸至处理箱外部，其一般处于常闭状态；所述次级滤箱放置在处理箱的右侧，其通过清水出水管连接处理箱；次级滤箱内部安装酸碱中和膜；所述酸碱中和膜右侧链接次级滤网；所述次级滤网右侧连接清水出口；所述清水出口设置在次级滤箱的右侧壁上。
2.根据权利要求1所述的厌氧生物水产加工污水处理装置，其特征在于，所述初级滤箱的左侧壁上设置污水进口。
3.根据权利要求1所述的厌氧生物水产加工污水处理装置，其特征在于，所述清水出水管上安装水泵。
4.根据权利要求1所述的厌氧生物水产加工污水处理装置，其特征在于，所述次级滤网安装在次级滤箱的内部。
说明书
一种厌氧生物水产加工污水处理装置
技术领域
本实用新型涉及一种水产品加工设备，具体是一种厌氧生物水产加工污水处理装置。
背景技术
厌氧膜生物反应器是污水处理中的常规工艺，其具有占地面积小，运行能耗低，污泥产量低等优点，在反应过程中产生的沼气可以作为能源再生利用，但传统的设备存在污泥流失导致微生物浓度过低的问题，使得污水处理的效率不高，处理不彻底的问题，故需要对其进行优化升级。
实用新型内容
本实用新型的目的在于提供一种厌氧生物水产加工污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种厌氧生物水产加工污水处理装置，包括初级滤箱、处理箱和次级滤箱；所述初级滤箱的内部设置初级滤网；所述初级滤网的上下端均嵌在初级滤箱的内壁上；初级滤网的上方连接更换端口；所述更换端口安装在初级滤箱的顶板上方外侧；初级滤箱的底部安装排污口；所述排污口设置在初级滤网的左侧；所述处理箱放置在初级滤箱的右侧，将其设置成横截面为长方形的长方体空腔，由合成塑料制成；处理箱左侧通过输水管连接初级滤箱；所述输水管上设有水管接口；所述水管接口安装在处理箱的左侧壁外侧；处理箱顶板上方左侧镶嵌控制开关；所述控制开关右侧连接鼓风机；所述鼓风机安装在处理箱的顶板中间位置，其上设有输气管；所述输气管延伸至处理箱内部，连接压缩空气板；所述压缩空气板固定在处理箱内部的顶板上；输气管通过橡胶连接块固定在处理箱的顶板上；鼓风机右侧连接压力检测器；所述压力检测器通过连接管固定在处理箱顶板的外侧；压力检测器左侧连接沼气出口；所述沼气出口安装在处理箱顶板右端的外侧；压缩空气板下方放置布水管；所述布水管左端连接输水管，右端固定在处理箱的右侧内壁上，其上设置多组喷水口；所述喷水口均匀布置在布水管的底部；布水管下方放置承载板；所述承载板固定在处理箱的内部，其上布置多组厌氧污泥填料区；承载板两侧设置有物料填充口；所述物料填充口延伸至处理箱外部，其一般处于常闭状态；所述次级滤箱放置在处理箱的右侧，其通过清水出水管连接处理箱；次级滤箱内部安装酸碱中和膜；所述酸碱中和膜右侧链接次级滤网；所述次级滤网右侧连接清水出口；所述清水出口设置在次级滤箱的右侧壁上。
作为本实用新型进一步的方案：所述初级滤箱的左侧壁上设置污水进口。
作为本实用新型进一步的方案：所述清水出水管上安装水泵。
作为本实用新型再进一步的方案：所述次级滤网安装在次级滤箱的内部。
与现有技术相比，本实用新型的有益效果是：
本实用新型采用空气压缩的方式增加处理箱内部的压力，有利于促进对污水的处理，使得对污水的处理更加充分；采用喷洒的方式将污水均匀输送到厌氧污泥填料区上，有利于污水处理的进行；迎合了当今水产污水处理的需求，结构新颖，使用安装方便，污水处理效率高，实用性强。
