申请日2017.03.30
公开(公告)日2017.07.14
IPC分类号E03F3/02; E03F5/10; E03F5/14
摘要
本发明公开了一种用于污水处理的分区域式污水排入装置，包括支架板、固定卡板和分流装置，分流装置包括进水组件、分流盘体和分流槽体，进水组件包括第一进水管、第二进水管、第三进水管、第四进水管和四根导通箱体，分流盘体内均匀设置有四个分隔板，四个分隔板将分流盘体均分成第一腔体、第二腔体、第三腔体和第四腔体，第一腔体、第二腔体、第三腔体和第四腔体内均设置有过滤板，过滤板与分隔板间隔设置，分流槽体位于分流盘体的正下方。本发明实用性强，结构简单，使用方便，对污水进行分区域处理，将不同程度污染的污水分段排入到相对应的污水处理装置中，从而使得污水的处理更加具有针对性，提高污水的后期处理质量。

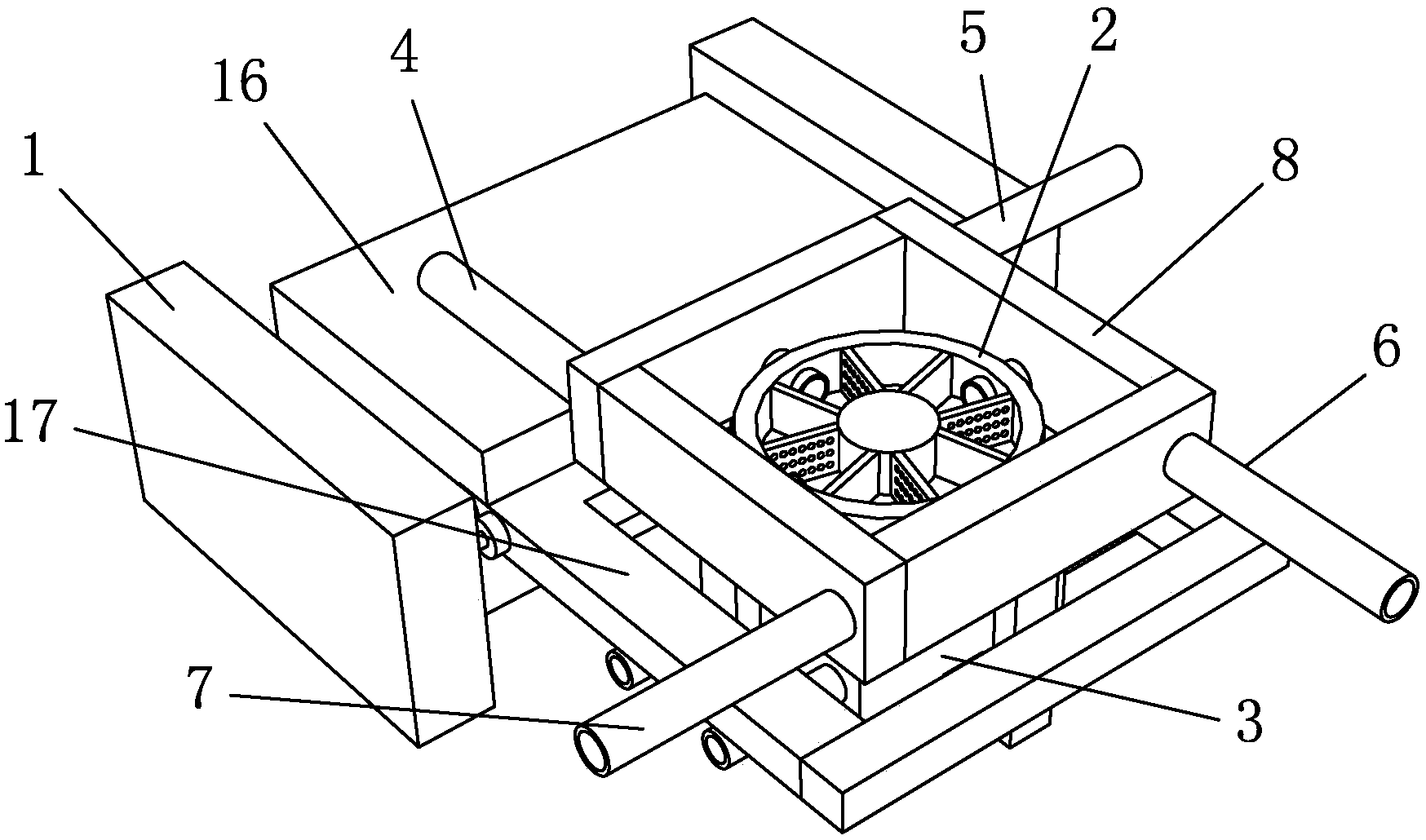

摘要附图
权利要求书
1.一种用于污水处理的分区域式污水排入装置，其特征在于：包括支架板、固定卡板和分流装置，所述固定卡板与所述支架板相连接，所述分流装置与所述固定卡板相连接，所述分流装置包括进水组件、分流盘体和分流槽体，所述进水组件包括第一进水管、第二进水管、第三进水管、第四进水管和四根导通箱体，所述第一进水管、所述第二进水管、所述第三进水管和所述第四进水管分别通过四个所述导通箱体与所述分流盘体相连通，所述分流盘体内均匀设置有四个分隔板，四个所述分隔板将所述分流盘体均分成第一腔体、第二腔体、第三腔体和第四腔体，所述第一腔体、所述第二腔体、所述第三腔体和所述第四腔体的底面上均设置有排水孔，所述第一腔体、所述第二腔体、所述第三腔体和所述第四腔体内均设置有所述过滤板，所述过滤板与所述分隔板间隔设置，所述分流槽体位于所述分流盘体的正下方。
2.根据权利要求1所述的一种用于污水处理的分区域式污水排入装置，其特征在于：所述固定卡板包括连接板和嵌位板，所述连接板与所述嵌位板为一体成型结构，所述连接板的左右两侧均设置有限位支杆，所述连接板通过所述限位支杆与所述支架板限位固定。
3.根据权利要求1所述的一种用于污水处理的分区域式污水排入装置，其特征在于：所述第一腔体、所述第二腔体、所述第三腔体和所述第四腔体底面的所述排水孔孔径相等，且四个所述排水孔内均设置有排水管。
4.根据权利要求1所述的一种用于污水处理的分区域式污水排入装置，其特征在于：所述分流盘体的中心处设置有支撑柱，所述分隔板的两端、所述过滤板的两端分别与所述支撑柱、所述分流盘体的内侧壁相连接。
5.根据权利要求1所述的一种用于污水处理的分区域式污水排入装置，其特征在于：所述分流盘体上均匀设置有四个连接管，且四个所述连接管分别与所述第一腔体、所述第二腔体、所述第三腔体和所述第四腔体相连通，所述第一腔体、所述第二腔体、所述第三腔体和所述第四腔体均通过所述连接管与所述导通箱体相连通。
6.根据权利要求2所述的一种用于污水处理的分区域式污水排入装置，其特征在于：所述嵌位板上设置有方形穿槽。
7.根据权利要求6所述的一种用于污水处理的分区域式污水排入装置，其特征在于：四个所述导通箱体首尾相连，形成方形框，所述分流盘体位于所述方形框的中心处。
8.根据权利要求7所述的一种用于污水处理的分区域式污水排入装置，其特征在于：所述方形框与所述分流槽体之间通过连接杆相固定，且所述方形框、所述分流槽体通过所述连接杆限位在所述方形穿槽内，所述连接杆为“L”型，所述“L”型连接板的竖直端与所述方形框的底面固定连接，所述“L”型连接杆的水平端与所述分流槽体的四侧壁固定连接。
9.根据权利要求4所述的一种用于污水处理的分区域式污水排入装置，其特征在于：所述分流槽体内均匀设置有四个排水槽，所述第一腔体、所述第二腔体、所述第三腔体和所述第四腔体分别通过所述排水管与四个所述排水槽相连通，四个所述排水槽上均设置有出水管。
说明书
一种用于污水处理的分区域式污水排入装置
技术领域
本发明涉及一种用于污水处理的分区域式污水排入装置。
背景技术
众所周知，水是生命之源，在维持人类生命、发展工农业生产、维护生态环境等方面具有重要和不可替代的作用，而在所有的地球水体中，能够直接被人类利用的水资源仅占0.007%。水资源不足和污染构成的水源危机成为任何一个国家在政策、经济和技术上所面临的复杂问题和社会经济发展的主要制约因素，对于我国而言，我国的水资源总量总量不少，人均和亩均水量却不多，由于水资源的时间分布不平衡，年内和年际变化较大，水土资源组合不平衡，其中，人为污染和不合理滥用是最主要因素。
和我们生活最息息相关的便是生活污水了，生活污水主要来自家庭、商业、学校、旅游、服务行业及其他城市公用设备，包括厕所冲洗水、厨房排水、洗涤排水、沐浴排水及其他排水。虽然生活污水中99.9%是水，但污染物以悬浮态或溶解态的无机物(如氮，硫、磷等盐类)、有机物(如纤维素、淀粉、脂肪、蛋白质及合成洗涤剂等)为主，其中的有机物大多较易降解，在厌氧条件下易产生恶臭。此外，生活污水中还有多种致病菌、病菌和寄生虫卵等。用专业知识分析，导致水成为废水的主要有：1、病原物污染;2、需氧有机物污染;3、富营养化污染;4、酸、碱、盐污染;5、地下水硬度升高;6、有毒物质污染等方面原因。污水一般还有不溶物质，其大约占污染物总量的40%，一般沉积在水底或者悬浮在水中;胶态物质，其大约占污染总数10%;溶解质，其大约占污染物总数的50%。一般情况下，生活污水的含量不同，其污染程度不同，但是现有技术对不同污染的污染采用相同成分和相同量的药剂进行处理，造成药剂浪费现象。
发明内容
本发明目的在于解决现有技术中存在的上述技术问题，提供一种用于污水处理的分区域式污水排入装置，结构简单，使用方便，对污水进行分区域处理，将不同程度污染的污水分段排入到相对应的污水处理装置中，从而使得污水的处理更加具有针对性，提高污水的后期处理质量。
为了解决上述技术问题，本发明采用如下技术方案：
一种用于污水处理的分区域式污水排入装置，其特征在于：包括支架板、固定卡板和分流装置，固定卡板与支架板相连接，分流装置与固定卡板相连接，分流装置包括进水组件、分流盘体和分流槽体，进水组件包括第一进水管、第二进水管、第三进水管、第四进水管和四根导通箱体，第一进水管、第二进水管、第三进水管和第四进水管分别通过四个导通箱体与分流盘体相连通，分流盘体内均匀设置有四个分隔板，四个分隔板将分流盘体均分成第一腔体、第二腔体、第三腔体和第四腔体，第一腔体、第二腔体、第三腔体和第四腔体的底面上均设置有排水孔，第一腔体、第二腔体、第三腔体和第四腔体内均设置有过滤板，过滤板与分隔板间隔设置，分流槽体位于分流盘体的正下方;支架板、固定卡板可以便于分流装置的安装和固定，分流装置的设计可以对污水进行初过滤和分区域处理，从而将不同污染程度的污水输送到相对应的污水处理装置内进行针对性的处理，有效提高污水的处理质量，进水组件将四处不同方向的污水集中到一处进行初过滤处理，并且通过相互垂直设置的第一进水管、第二进水管和相互垂直的第三进水管、第四进水管，不仅可以便于四个方向的污水的进入，而且又便于四根进水管的安装和管理，同时也可以避免后续施工中污水管道的缠绕，设计更合理，分流盘体通过分隔板分隔成四个腔体，将四个方向输送来的污水分别在四个腔体内通过过滤板进行过滤处理，将污水的大颗粒杂质过滤，再从排水孔排入到分流槽体内。
进一步，固定卡板包括连接板和嵌位板，连接板与嵌位板为一体成型结构，连接板的左右两侧均设置有限位支杆，连接板通过限位支杆与支架板限位固定，几件连接板和嵌位板设计成一体成型结构可以便于实际的加工成型，提高固定卡板的强度，使得整个装置的结构更加的稳固，限位支杆可以便于固定卡板与支架板之间的限位安装。
进一步，第一腔体、第二腔体、第三腔体和第四腔体底面的排水孔孔径相等，且四个排水孔内均设置有排水管，孔径相等的设计，便于对污水进行量化处理，虽然对污水进行分区域处理，但是又可以便于对污水进行集中管理，设计更合理。
进一步，分流盘体的中心处设置有支撑柱，分隔板的两端、过滤板的两端分别与支撑柱、分流盘体的内侧壁相连接，支撑柱的设计可以便于分隔板、过滤板的安装和固定。
进一步，分流盘体上均匀设置有四个连接管，且四个连接管分别与第一腔体、第二腔体、第三腔体和第四腔体相连通，第一腔体、第二腔体、第三腔体和第四腔体均通过连接管与导通箱体相连通，四个连接管的设计可以便于四个不同方向的污水进入到分流盘体的不同腔体内进行初过滤，再排入不同的区域进行后续处理。
进一步，嵌位板上设置有方形穿槽，方形穿槽可以便于方形框与分流槽体与嵌位板之间的安装和固定。
进一步，四个导通箱体首尾相连，形成方形框，分流盘体位于方形框的中心处，整体结构更加稳定。
进一步，方形框与分流槽体之间通过连接杆相固定，且方形框、分流槽体通过连接杆限位在方形穿槽内，连接杆为“L”型，“L”型连接板的竖直端与方形框的底面固定连接，“L”型连接杆的水平端与分流槽体的四侧壁固定连接，连接杆的设计可以使得方形框与分流槽体之间的限位固定更加的方便，“L”型连接板的设计更符合实际的安装要求。
进一步，分流槽体内均匀设置有四个排水槽，第一腔体、第二腔体、第三腔体和第四腔体分别通过排水管与四个排水槽相连通，四个排水槽上均设置有出水管，四个排水槽的设计可以将分流盘体内初过滤后的不同污染程度的污水排入到相对应的污水处理装置内，排水管的设计可以便于分流盘体内不同腔体内的污水进入到分流槽体内再从出水管排出，整体结构设计更加的紧凑合理。
本发明由于采用了上述技术方案，具有以下有益效果：
1、本发明将四处不同的污水分别从第一进水管、第二进水管、第三进水管和第四进水管进入到导通箱体，再从导通箱体进入到分流盘体内的不用腔体内经过过滤板初过滤，将污水中的杂质颗粒去除，再从排水孔经排水管就进入到分流槽体内的不同排水槽内，最后经过排水槽上的出水管排入到不同的污水处理装置内进行污水的后续处理，通过分区域处理，不仅可以使得污水的处理更加的具有针对性，提高污水处理的后期质量，而且通过对四处不同区域的污水进行同时分区域处理，可以有效提高污水处理速率。
2、本发明将四处的污水集中到一处，而且第一进水管和第二进水管处置设置，第三进水管和第四进水管垂直设置，使得污水延伸四个方向进水，便于对四个不同区域管道的管理和设计，防止后续施工将管道挖断。同时污水集中在分流盘体中，分别进行初步过滤后进行排出，四个腔体对污水过滤单独发生，互不影响，可将过滤后的污水收集在四个排水槽中，再分别通过出水管排出，将不同程度污染的污水分段排入到相对应污水处理装置中，技术人员对污水取样，针对污水污染物成分，投放相应量的药剂，减少药剂的浪费。
本发明实用性强，结构简单，使用方便，对污水进行分区域处理，将不同程度污染的污水分段排入到相对应的污水处理装置中，从而使得污水的处理更加具有针对性，提高污水的后期处理质量。
