申请日2017.04.25
公开(公告)日2017.06.27
IPC分类号G01N33/18
摘要
本发明公开了一种污水检测装置，包括工作平台，工作平台上设有检测室，检测室内设有支撑板，支撑板的底面上均匀分布有紫外光灯组件，工作平台上设有安装板，检测室的一侧设有视口板，视口板上设有槽口，安装板穿过槽口，并延伸到检测室的内部，安装板上分别设有驱动组件和固定组件，安装板上设有置物框，置物框滑动连接在驱动组件和固定组件上，置物框内设有催化剂板，检测室内设有缓冲机构，检测室上设有显示面板。本发明检测效率高，检测精度高，自动稳定，结构简单，使用方便，灵活性强，经济实用。

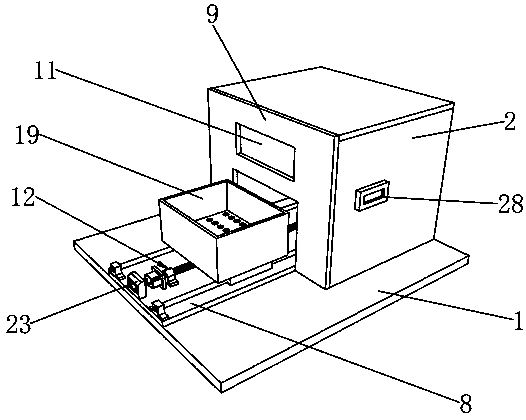

摘要附图
权利要求书
1.一种污水检测装置，包括工作平台，其特征在于：所述工作平台上设有检测室，所述检测室内设有支撑板，所述支撑板的底面上均匀分布有紫外光灯组件，所述工作平台上设有安装板，所述检测室的一侧设有视口板，所述视口板上设有槽口，所述安装板穿过所述槽口，并延伸到所述检测室的内部，所述安装板上分别设有驱动组件和固定组件，所述安装板上设有置物框，所述置物框滑动连接在所述驱动组件和所述固定组件上，所述置物框内设有催化剂板，所述检测室内设有缓冲机构，所述检测室上设有显示面板。
2.根据权利要求1所述的一种污水检测装置，其特征在于：所述检测室内设有红外线感应器，所述驱动组件的一侧连接有驱动控制器，所述红外线感应器与所述驱动控制器相对应。
3.根据权利要求1所述的一种污水检测装置，其特征在于：所述检测室的内两侧均设有滑槽，所述支撑板滑动在所述滑槽上。
4.根据权利要求1所述的一种污水检测装置，其特征在于：所述驱动组件包括电机、第一支座和螺杆，所述螺杆设于所述第一支座之间，所述电机设于所述螺杆的一端。
5.根据权利要求1所述的一种污水检测装置，其特征在于：所述固定组件包括第二支座和连接杆，所述连接杆设于所述第二支座之间。
说明书
一种污水检测装置
技术领域
本发明涉及一种污水检测装置。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。
废水处理的目的就是对废水中的污染物以某种方法分离出来，或者将其分解转化为无害稳定物质，从而使污水得到净化。将废水净化后，有机污染物排放控制主要通过以工艺处理后水质的TOC测定。TOC是一个快速检定的综合指标，它以碳的数量表示水中含有机物的总量，通常作为评价水体有机物污染程度的重要依据。测定TOC是采用燃烧法，能将水中有机物全部氧化，因此TOC比CODCr更能直接表示水中有机物的总量，并且测定时间短(不到10min即可测定一个样品 )。其测定结果的精密度、准确度均比CODCr的高。能将水体中全部有机物燃烧氧化，直接表示水体中有机污染物的总量，其测定时间短，结果精密度和准确度都较高。现有的方法是将一定量水样注入高温炉内的石英管， 900—950℃温度下，以铂和三氧化钴或三氧化二铬为催化剂，有机物燃烧裂解转化为二氧化碳，用红外线气体分析仪测定CO2含量，从而确定水样中碳的含量，该种检测方法涉及的设备成本非常高，能源浪费严重，增加生产成本，经济效益低下，和高新企业的技术手段格格不入。
发明内容
本发明目的在于解决现有技术中存在的上述技术问题，提供一种污水检测装置，检测效率高，检测精度高，自动稳定，结构简单，使用方便，灵活性强，经济实用。
为了解决上述技术问题，本发明采用如下技术方案：
一种污水检测装置，包括工作平台，其特征在于：工作平台上设有检测室，检测室内设有支撑板，支撑板的底面上均匀分布有紫外光灯组件，工作平台上设有安装板，检测室的一侧设有视口板，视口板上设有槽口，安装板穿过槽口，并延伸到检测室的内部，安装板上分别设有驱动组件和固定组件，安装板上设有置物框，置物框滑动连接在驱动组件和固定组件上，置物框内设有催化剂板，检测室内设有缓冲机构，检测室上设有显示面板;该检测装置检测效率高，检测精度高，自动稳定，结构简单，使用方便，灵活性强，经济实用。
进一步，检测室内设有红外线感应器，驱动组件的一侧连接有驱动控制器，红外线感应器与驱动控制器相对应，置物框在驱动组件的带动下运动，当红外线感应器发出的红外线接触到置物框时，红外线感应器立刻发送信号给驱动控制器，驱动控制器控制电机反转运行，带动螺杆反向转动，使得置物框反向直线运动，一次往返运动，自动重复检测，提高了检测精度。
进一步，检测室的内两侧均设有滑槽，支撑板滑动在滑槽上，安装时只需将支撑板卡在滑槽内，支撑板就不会脱离，即可实现稳定安装，更换紫外光灯组件时也非常方便，灵活应用。
进一步，驱动组件包括电机、第一支座和螺杆，螺杆设于第一支座之间，电机设于螺杆的一端，电机带动螺杆转动，螺杆带动置物框水平移动。
进一步，固定组件包括第二支座和连接杆，连接杆设于第二支座之间，增加置物框水平移动时的稳定性，防止置物框左右滑动，保证工作效率。
本发明由于采用了上述技术方案，具有以下有益效果：
本发明中安装板上设有置物框，将待检测的水样放入置物框中，在电机的带动下，螺杆带动置物框向检测室内前进，检测室设有紫外光灯组件，紫外光灯组件可随意转动，并发射出紫外光线，置物框内设有催化剂板，在紫外光线的照射下，催化剂板上的催化剂发挥作用，催化水样中的有机物发生氧化反应，检测室上的显示面板就会显示所测水样中有机污染物的含量，简单实用;催化剂板上均匀分布有通孔，增加了催化剂板与水样的接触面积，加快水样的催化氧化反应，从而提高了检测效率;检测室内设有红外线感应器，驱动组件的一侧连接有驱动控制器，红外线感应器与驱动控制器相对应，置物框在驱动组件的带动下运动，当红外线感应器发出的红外线接触到置物框时，红外线感应器立刻发送信号给驱动控制器，驱动控制器控制电机反转运行，带动螺杆反向转动，使得置物框反向直线运动，一次往返运动，自动重复检测，提高了检测精度。本发明检测效率高，检测精度高，自动稳定，结构简单，使用方便，灵活性强，经济实用。
