申请日2017.04.25
公开(公告)日2017.07.21
IPC分类号G01N33/18; G01N33/00
摘要
本发明公开了便携式初步检测污水废气的设备，包括吸口与设备本体连接，设备本体中部设置有空腔，设备本体侧边端面上设置有显示器，设备本体上端面设置有检测端口，检测端口上安装有检测罐，设备本体内部空腔内安装有活塞，吸口与设备本体连接端面所对的面上设有通孔，活塞从通孔中伸出与推头连接，所述吸口轴线与推头轴线重合，所述设备本体下端面设置有试剂罐，试剂罐与推杆连接，需要检测时，将试液从试剂罐中推出，在检测罐内进行检测。将试剂罐和检测罐放置在一起，能够让操作者不需要在外部重新取试剂进行检测。操作人员通过推头将活塞向后拉动，吸口因为设备本体内部气压变化产生吸力，将废气或者污水吸入。

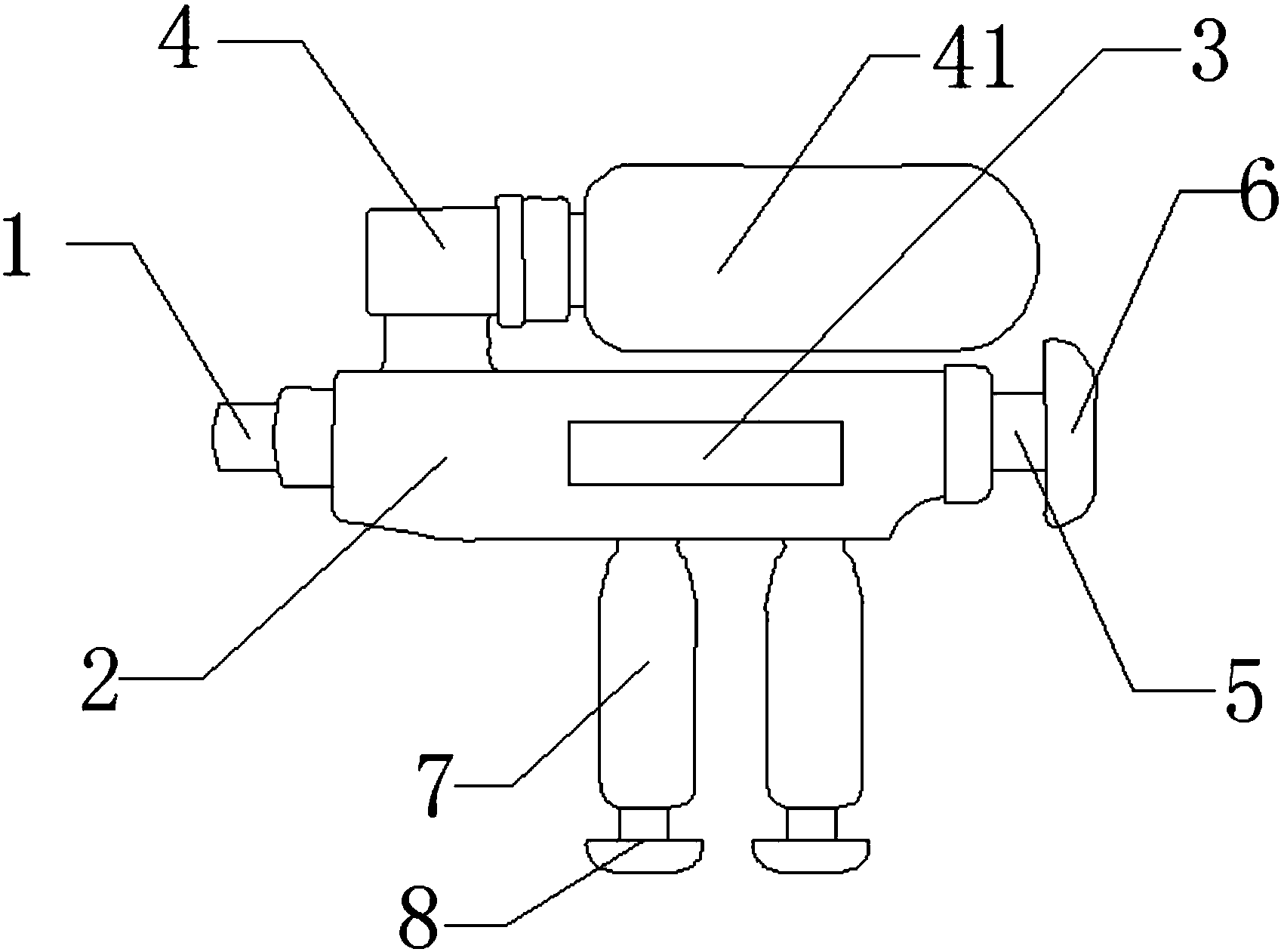

摘要附图
权利要求书
1.便携式初步检测污水废气的设备，其特征在于，包括吸口(1)与设备本体(2)连接，设备本体(2)中部设置有空腔，设备本体(2)侧边端面上设置有显示器(3)，设备本体(2)上端面设置有检测端口(4)，检测端口(4)上安装有检测罐(41)，设备本体(2)内部空腔内安装有活塞(5)，吸口(1)与设备本体(2)连接端面所对的面上设有通孔，活塞(5)从通孔中伸出与推头(6)连接，所述吸口(1)轴线与推头(6)轴线重合，所述设备本体(2)下端面设置有试剂罐(7)，试剂罐(7)与推杆(8)连接，需要检测时，将试液从试剂罐(7)中推出，在检测罐(41)内进行检测。
2.根据权利要求1所述的便携式初步检测污水废气的设备，其特征在于，所述检测罐(41)瓶口处设置有光电传感器，检测罐(41)通过试液与检测物混合后产生反应后，光电传感器检测混合试剂，将检测结果发送至显示器。
3.根据权利要求1所述的便携式初步检测污水废气的设备，其特征在于，所述设备本体(2)内部还设置有管道(9)，吸口(1)将检测物质通过管道(9)送入检测罐(41)中，试液通过管道(9)进入检测罐(41)。
4.根据权利要求3所述的便携式初步检测污水废气的设备，其特征在于，所述吸口(1)内部的管道(9)中设置有换向阀(91)，所述检测端口(4)内部的管道(9)中设置有单向阀(92)，所述试剂罐(7)的端口处的管道(9)上安装有止回阀(93)。
5.根据权利要求4所述的便携式初步检测污水废气的设备，其特征在于，所述换向阀(91)为二位二通电磁式换向阀。
说明书
便携式初步检测污水废气的设备
技术领域
本发明涉及一种检测设备，具体涉及便携式初步检测污水废气的设备。
背景技术
随着工业化的发展和人类活动范围的不断扩大，自然环境越来越脆弱，而与人们嘻嘻相关的水体更是显得脆弱不堪。工业污水废气和生活污水排入到自然环境中，不仅会造成地表水污染，而且还会造成地下水污染。在目前的检测设备中，需要工作人员将污水废气采集到容器内，然后将试液放入容器内，操作步骤复杂，并且全程都需要手工操作，采集污水废气方式也比较老旧，目前市面上急需一种能够方便携带的检测污水废气的设备，能够方便执法人员、工作人员及时的对污水废气进行初步的检测。
发明内容
本发明所要解决的技术问题是在便携的同时，能够便利的进行采集污水废气，并且能够方便的加注试剂进行检测，目的在于提供便携式初步检测污水废气的设备，解决上述的问题。
本发明通过下述技术方案实现：
便携式初步检测污水废气的设备，包括吸口与设备本体连接，设备本体中部设置有空腔，设备本体侧边端面上设置有显示器，设备本体上端面设置有检测端口，检测端口上安装有检测罐，设备本体内部空腔内安装有活塞，吸口与设备本体连接端面所对的面上设有通孔，活塞从通孔中伸出与推头连接，所述吸口轴线与推头轴线重合，所述设备本体下端面设置有试剂罐，试剂罐与推杆连接，需要检测时，将试液从试剂罐中推出，在检测罐内进行检测。将试剂罐和检测罐放置在一起，能够让操作者不需要在外部重新取试剂进行检测。操作人员通过推头将活塞向后拉动，吸口因为设备本体内部气压变化产生吸力，将废气或者污水吸入，通过管道进入到检测罐中。然后在将试剂罐内的试剂通过推杆推出至管道内，通过管道将试剂推入检测罐中，在检测罐中试剂与检测物混合后，根据混合试剂的状态，能够初步判断污水和废气的污染程度。
所述检测罐瓶口处设置有光电传感器，检测罐通过试液与检测物混合后产生反应后，光电传感器检测混合试剂，将检测结果发送至显示器。通过光电传感器能够将试剂的检测结果进行分析，并将分析结果发送至显示屏上，便于操作人员进行查看。
所述设备本体内部还设置有管道，吸口将检测物质通过管道送入检测罐中，试液通过管道进入检测罐。设备本体内部设置的管道能够让废气污水沿着预定轨道进行移动，能够避免对设备内部造成损害。
所述吸口内部的管道中设置有换向阀，所述检测端口内部的管道中设置有单向阀，所述试剂罐的端口处的管道上安装有止回阀。通过设置换向阀，在换向阀导通时，吸口才能将废气或者污水排入设备本体内;换向阀截止时，吸口关闭，推杆将试剂罐内的试剂推出时，才不至于从吸口直接将试剂排出，检测端口内部设置的单向阀是为了避免混合后的试剂倒流，造成试剂罐的污染;试剂罐端口设置的止回阀是为了保护试剂罐不会受到废气和污水的污染。
所述换向阀为二位二通电磁式换向阀。使用电磁式换向阀，能够让操作更加简单，并且结构较其他换向阀稳定。
本发明与现有技术相比，具有如下的优点和有益效果：
1、本发明便携式初步检测污水废气的设备，便于携带，能够在现场对污水和废气进行初步检测;
2、本发明便携式初步检测污水废气的设备，设置有单向阀和止回阀，能够保证试剂罐和装置不受污染;
3、本发明便携式初步检测污水废气的设备，采用推头和推杆结构，采集污水和废气更为方便。
