申请日2017.04.25
公开(公告)日2017.07.14
IPC分类号E03F7/10
摘要
本发明公开了一种用于清淤车的污泥斗，包括污泥斗、第一挡板、第一倾倒口、转轮、凸起、第二倾倒口、伸缩牵引杆、水孔、第二档板、清理口、底座、滑轮、转杆、卡槽、活动槽和活动条。本发明的有益效果是：通过将污泥斗设计倾斜的成双口形式，倾斜结构的倾倒口更加方便倾倒。通过在第一倾倒口与第二倾倒口上分别安装第一档板与第二档板，并且挡板由若干个并排安装的伸缩牵引杆牵引连接，使得倾倒口在倒入垃圾时垃圾不会掉落，并且在伸缩牵引杆上设置若干个均匀分布的水孔，使得装置具有自动水洗清洁的功能。并且，由于档板被伸缩牵引杆牵引，使得倾倒口在使用完成后能够通过挡板关闭，从而防止运走污泥斗时内部污泥掉落以及散发难闻的气味。

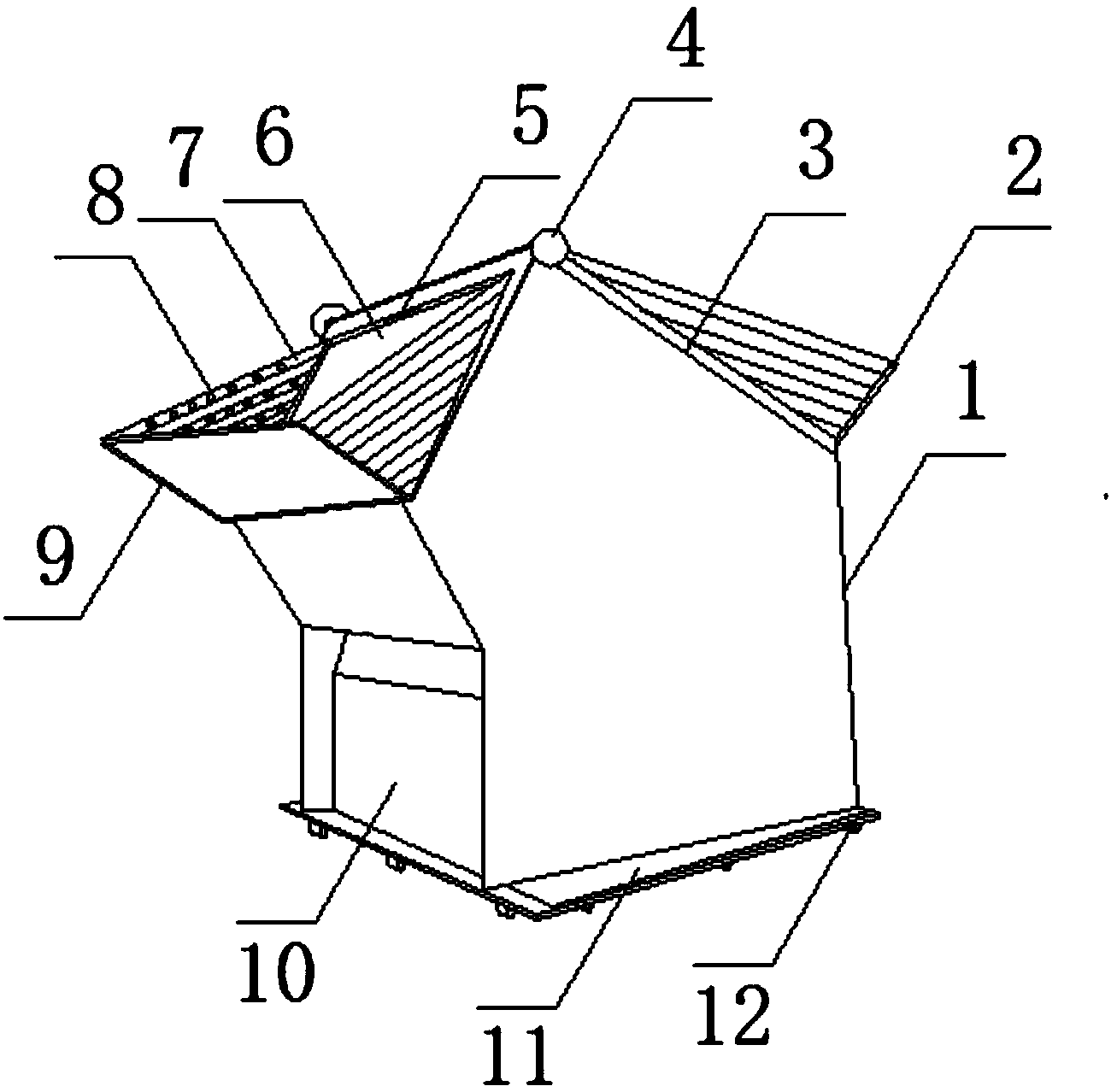

摘要附图
权利要求书
1.一种用于清淤车的污泥斗，包括污泥斗(1)，其特征在于：所述污泥斗(1)顶部设置第一倾倒口(3)，所述第一倾倒口(3)一侧设置第二倾倒口(6)，所述第一倾倒口(3)与所述第二倾倒口(6)之间安装转杆(13)，所述转杆(13)两端均安装转轮(4)，所述第一倾倒口(3)底部安装第一档板(2)，所述第二倾倒口(6)底部安装第二档板(9)，所述第一档板(2)与所述第二档板(9)均安装在活动槽(15)内部，所述第一倾倒口(3)与所述第二倾倒口(6)顶部均安装凸起(5)，所述第一档板(2)与所述第二档板(9)一侧设置卡槽(14)，所述第一档板(2)与所述第二档板(9)两侧均连接若干个伸缩牵引杆(7)，所述污泥斗(1)底部设置清理口(10)，且所述污泥斗(1)底部设置底座(11)，所述底座(11)下方安装若干个滑轮(12)。
2.根据权利要求1所述的一种用于清淤车的污泥斗，其特征在于：所述第一倾倒口(3)与所述第二倾倒口(6)均为倾斜结构。
3.根据权利要求1所述的一种用于清淤车的污泥斗，其特征在于：所述伸缩牵引杆(7)通过所述转杆(13)与所述活动槽(15)呈活动连接。
4.根据权利要求1所述的一种用于清淤车的污泥斗，其特征在于：所述卡槽(14)规格大小与所述凸起(5)规格大小相匹配。
5.根据权利要求1所述的一种用于清淤车的污泥斗，其特征在于：所述伸缩牵引杆(7)之间并排并紧密连接。
6.根据权利要求1所述的一种用于清淤车的污泥斗，其特征在于：所述伸缩牵引杆(7)上设置若干个均匀分布的水孔(8)。
7.根据权利要求1所述的一种用于清淤车的污泥斗，其特征在于：所述第一档板(2)与所述第二档板(9)底部均安装活动条(16)。
8.根据权利要求1所述的一种用于清淤车的污泥斗，其特征在于：所述第一档板(2)与所述第二档板(9)面积与所述第一倾倒口(3)、所述第二倾倒口(6)面积大小相匹配。
说明书
一种用于清淤车的污泥斗
技术领域
本发明涉及一种污泥斗，具体为一种用于清淤车的污泥斗，属于环保设备应用领域。
背景技术
随着科技的的发展与进步，环境污染也越来越严重，环境治理已经是刻不容缓的事情了，我们应该在注重科技发展的同时更加注重环保。而环境保护则需要使用到环保设备，环保设备的种类多种多样，其中就包括公共场所的环保设备，如针对下水道的清淤车，清淤车在清理污泥时需要使用一种重要的存放、倾倒污泥的工具，即污泥斗。污泥斗一般为箱体结构的存放箱，在清淤车清理污泥过程中主要负责承接抓斗抓取的污泥，当污泥斗内部装满时再由升降装置将污泥斗内部的污泥倾倒进入清淤车内部的污泥存放箱内部，再由清淤车统一运走处理。
但是现有的用于清淤车的污泥斗在使用时仍存在一定的缺陷，由于污泥在倾倒时容易从污泥斗的倾倒口滑落，从而出现臭气熏天的情况。并且，现有的污泥斗一般为单个倾倒口，装载污泥效率较低，并且不具备自动清洁功能。因此，针对上述问题提出一种用于清淤车的污泥斗。
发明内容
本发明的目的就在于为了解决上述问题而提供一种用于清淤车的污泥斗。
本发明通过以下技术方案来实现上述目的，一种用于清淤车的污泥斗，包括污泥斗，所述污泥斗顶部设置第一倾倒口，所述第一倾倒口一侧设置第二倾倒口，所述第一倾倒口与所述第二倾倒口之间安装转杆，所述转杆两端均安装转轮，所述第一倾倒口底部安装第一档板，所述第二倾倒口底部安装第二档板，所述第一档板与所述第二档板均安装在活动槽内部，所述第一倾倒口与所述第二倾倒口顶部均安装凸起，所述第一档板与所述第二档板一侧设置卡槽，所述第一档板与所述第二档板两侧均连接若干个伸缩牵引杆，所述污泥斗底部设置清理口，且所述污泥斗底部设置底座，所述底座下方安装若干个滑轮。
优选的，为了使所述污泥斗在倾倒污泥时更加方便，污泥不易泄漏，所述第一倾倒口与所述第二倾倒口均为倾斜结构。
优选的，为了使所述伸缩牵引杆能够通过转杆的转动而伸缩，所述伸缩牵引杆通过所述转杆与所述活动槽呈活动连接。
优选的，为了使所述第一档板以及所述第二档板在关闭时更加稳定，所述卡槽规格大小与所述凸起规格大小相匹配。
优选的，为了使污泥在倾倒时不会从伸缩牵引杆之间的缝隙漏出，所述伸缩牵引杆之间并排并紧密连接。
优选的，为了使污泥斗能够通过水孔排出的水自动清理，所述伸缩牵引杆上设置若干个均匀分布的水孔。
优选的，为了使所述第一档板与所述第二档板的活动范围被活动条限定，所述第一档板与所述第二档板底部均安装活动条。
优选的，为了使所述第一档板与所述第二档板关闭时能够完全封闭倾倒口，所述第一档板与所述第二档板面积与所述第一倾倒口、所述第二倾倒口面积大小相匹配。
本发明的有益效果是：通过将污泥斗设计倾斜的成双口形式，不仅能够实现从两个方向同时倾倒垃圾，而且倾斜结构的倾倒口更加方便倾倒。通过在第一倾倒口与第二倾倒口上分别安装第一档板与第二档板，并且挡板由若干个并排安装的伸缩牵引杆牵引连接，使得第一倾倒口与第二倾倒口在倒入垃圾时垃圾不会外泄、掉落，并且在伸缩牵引杆上设置若干个均匀分布的水孔，使得装置具有自动水洗清洁的功能。并且，由于档板被伸缩牵引杆牵引，使得倾倒口在使用完成后能够通过挡板关闭，从而防止运走污泥斗时内部污泥掉落以及散发难闻的气味。
