申请日2017.04.17
公开(公告)日2017.12.15
IPC分类号C02F1/30
摘要
本实用新型公开了一种等离子体医疗机构污水处理成套设备，其包括设备壳体、等离子体发生器、反应装置和电气控制装置，所述设备壳体内顶端设有等离子体发生器;所述设备壳体内部底座上设有自吸泵和反应装置，且设备壳体侧壁底端设有自吸泵进水管和设备排水管，其中自吸泵进水管通过自吸泵与反应装置上进水孔连接;所述反应装置通过排水管、排污管和溢流管与设备排水管连接;其中，所述排水管上设有电磁阀，排污管上设有换向阀。该设备可实现智能化控制，污水产生后会自动收集处理;没有污水时，设备自动进入到休眠模式，降低设备损耗，无需人员管理维护。
权利要求书
1.一种等离子体医疗机构污水处理成套设备，其包括设备壳体、等离子体发生器、反应装置和电气控制装置，所述设备壳体内顶端设有等离子体发生器;所述设备壳体内部底座上设有自吸泵和反应装置，且设备壳体侧壁底端设有自吸泵进水管和设备排水管，其中自吸泵进水管通过自吸泵与反应装置上进水孔连接;其特征在于：所述反应装置通过排水管、排污管和溢流管与设备排水管连接;其中，所述排水管上设有电磁阀，排污管上设有换向阀。
2.根据权利要求1所述的一种等离子体医疗机构污水处理成套设备，其特征在于：所述反应装置内侧壁上设有COD在线检测仪，其中，COD在线检测仪获取信息通过电气控制装置控制电磁阀动作。
3.根据权利要求1所述的一种等离子体医疗机构污水处理成套设备，其特征在于：所述设备壳体侧壁上设有排气管，且所述反应装置顶部与排气管连接;该反应装置底部设有反应接触器，且所述等离子体发生器通过导气管道与反应装置底部的反应接触器连接。
4.根据权利要求1所述的一种等离子体医疗机构污水处理成套设备，其特征在于：所述反应装置内上下方向设有1-6个液位传感探头，继而通过电气控制装置控制等离子体发生器和电磁阀的动作。
5.根据权利要求3所述的一种等离子体医疗机构污水处理成套设备，其特征在于：所述设备壳体内横向设有设备安装板，且所述等离子体发生器和电气控制装置设于设备安装板上，其中，设备壳体上设有控制面板;所述电气控制装置与等离子体发生器、反应接触器、自吸泵、电磁阀以及控制面板相连接。
6.根据权利要求1所述的一种等离子体医疗机构污水处理成套设备，其特征在于：该设备还包括全自动水位探测器，所述设备壳体侧壁上设有探头接口，且所述全自动水位探测器与探头接口连接，继而通过电气控制装置控制自吸泵动作。
7.根据权利要求1所述的一种等离子体医疗机构污水处理成套设备，其特征在于：所述设备壳体侧壁顶部设有散热装置。
8.根据权利要求1所述的一种等离子体医疗机构污水处理成套设备，其特征在于：所述设备壳体底部设有万向脚轮。
说明书
一种等离子体医疗机构污水处理成套设备
技术领域
本实用新型涉及一种处理医疗机构污水的成套设备，具体的涉及一种等离子体医疗机构污水处理成套设备。
背景技术
医疗机构水污染物中含有大量的病源性微生物、细菌、病毒、虫卵等致病病原体，其成分复杂，含有病原性微生物、有毒、有害的物理化学污染物和放射性污染等，具有空间污染、急性传染和潜伏性传染等特征，不经有效处理会成为一条疫病扩散的重要途径和严重污染环境。医院污水受到粪便、传染性细菌和病毒等病原性微生物污染，具有传染性，可以诱发疾病或造成伤害;医院污水中含有酸、碱、悬浮固体、BOD、COD和动植物油等有毒、有害物质;牙科治疗、洗印和化验等过程产生污水含有重金属、有机溶剂等，部分具有致癌、致畸或致突变性，危害人体健康并对环境有长远影响;同位素治疗和诊断产生放射性污水。放射性同位素在衰变过程中产生a-、β-和γ-放射性，在人体内积累而危害人体健康。
国家制定了《医疗机构水污染物排放标准(GB18466-2005)》，规定医疗机构污水必须经处理后才能排至市政管网。然经处理后的水质标准是否符合要求，依然难以把握。且对于处理过程，是否产生二次污染，也是问题的所在。
现有污水处理方法通常通过药剂的添加反应实现，然此类方法一方面存在持续更换添加药剂的费用及繁琐操作;另一方面，易产生二次污染，会出现氯排放超标的现象，继而后续还需要其他投资费用;且存在处理流水线过长等缺点。
实用新型内容
本实用新型所要解决的技术问题在于提供一种等离子体医疗机构污水处理成套设备，其有效解决了现有医用污水处理的繁琐操作及持续的各项费用，且处理过程中易产生二次污染，即污水处理流水线过长等上述存在问题。
本实用新型所要解决的技术问题采用以下技术方案来实现：

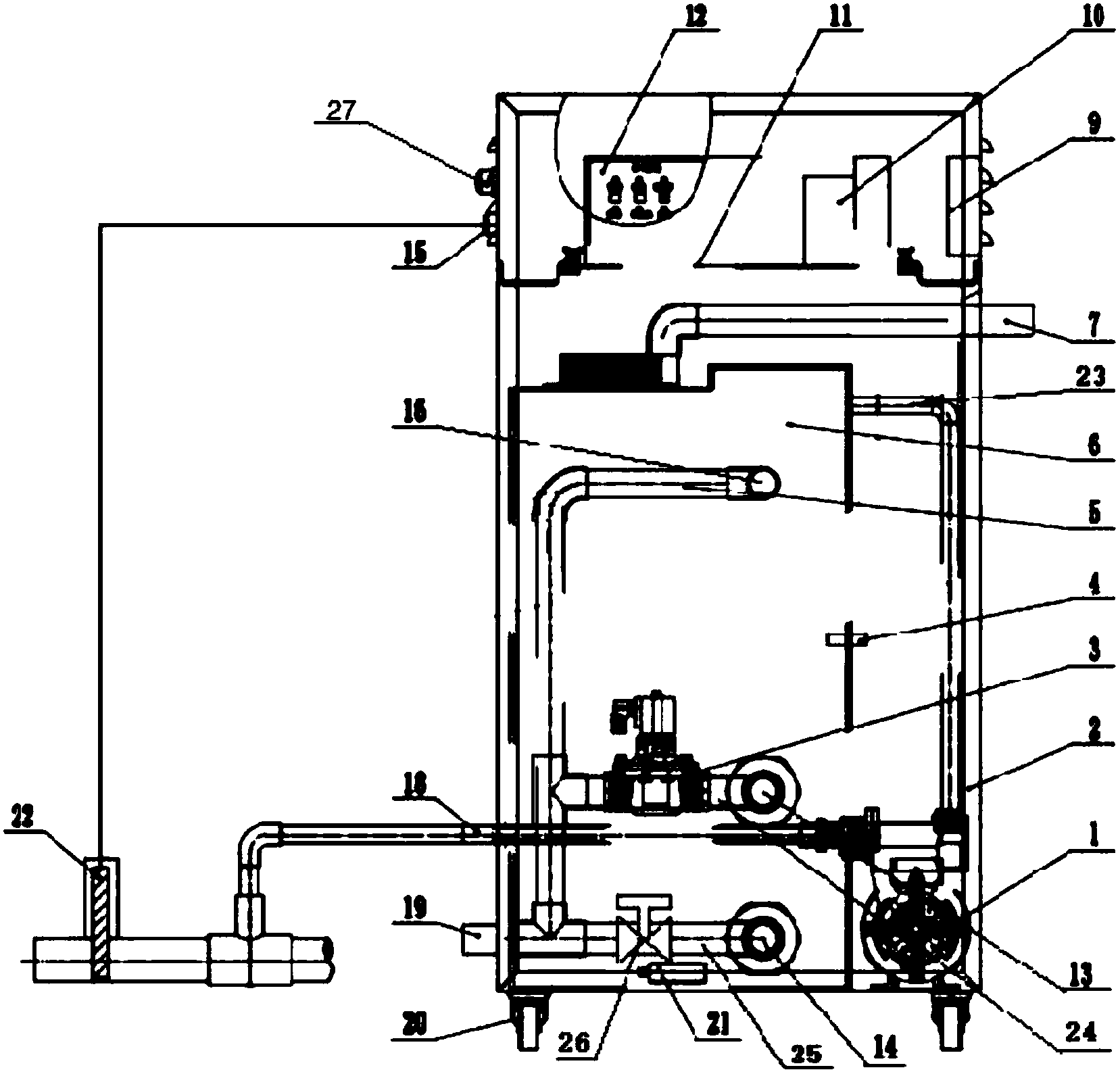

一种等离子体医疗机构污水处理成套设备，其包括设备壳体、等离子体发生器、反应装置和电气控制装置，所述设备壳体内顶端设有等离子体发生器;所述设备壳体内部底座上设有自吸泵和反应装置，且设备壳体侧壁底端设有自吸泵进水管和设备排水管，其中自吸泵进水管通过自吸泵与反应装置上进水孔连接;所述反应装置通过排水管、排污管和溢流管与设备排水管连接;其中，所述排水管上设有电磁阀，排污管上设有换向阀。
本实用新型进一步改进在于：所述反应装置内侧壁上设有COD在线检测仪，其中，COD在线检测仪获取信息通过电气控制装置控制电磁阀动作。
本实用新型进一步改进在于：所述设备壳体侧壁上设有排气管，且所述反应装置顶部与排气管连接;该反应装置底部设有反应接触器，且所述等离子体发生器通过导气管道与反应装置底部的反应接触器连接。
本实用新型进一步改进在于：所述反应装置内上下方向设有1-6个液位传感探头，继而通过电气控制装置控制等离子体发生器和电磁阀的动作。
本实用新型进一步改进在于：所述设备壳体内横向设有设备安装板，且所述等离子体发生器和电气控制装置设于设备安装板上，其中，设备壳体上设有控制面板;所述电气控制装置与等离子体发生器、反应接触器、自吸泵、电磁阀以及控制面板相连接。
本实用新型进一步改进在于：该设备还包括全自动水位探测器，所述设备壳体侧壁上设有探头接口，且所述全自动水位探测器与探头接口连接，继而通过电气控制装置控制自吸泵动作。
本实用新型进一步改进在于：所述设备壳体侧壁顶部设有散热装置。
本实用新型进一步改进在于：所述设备壳体底部设有万向脚轮。
本实用新型有益效果：
1、该设备采用先进的低温等离子体技术处理污水，等离子体设备在电极处高压放电，使电子加速，形成无需屏蔽的高能自由电子，高能自由电子使高浓度污水中的水分子发生激发裂解和电离，生成羧基自由基·OH、O3、H2O2，羧基自由基·OH、O3、H2O2轰击高浓度污水中有机物的C-C键和不饱和键，使高浓度污水中的有机物断键和开环，使高浓度污水中有机物的大分子变成小分子，实现高浓度污水的净化;同时能破坏污水中微生物的生物膜，高效杀死微生物，具有优良的杀菌效果，可以杀灭抗氯性强的病毒和芽孢，出水达到国家排放标准。
2、该设备采用低温等离子技术，利用空气为原材料，采用物理方法处理污水，不需要添加药物，也不会有氯排放超标的现象，不产生后续投资费用;对医疗机构污水中含有的病源性微生物、细菌、病毒等杀灭率高，处理效率高，同时去除污水中的色、臭、味，降解生化物质，不产生异味。
3、该设备移动方便、安装简单、占地面积小;实现智能化控制，省电、无噪音，污水产生后会自动收集处理，没有污水，设备自动进入到休眠模式，节省使用费用，降低设备损耗，整套设备全自动运行，无需人员管理维护。
本实用新型设备可在中小型门诊、诊所、口腔门诊、美容整形、眼科、社区门诊、宠物医院及门诊、小型畜牧实验室和手术室等等需要做污水处理地方推广使用，使用领域非常的广泛。
