申请日2017.03.16
公开(公告)日2017.05.31
IPC分类号C02F9/14; C02F101/30
摘要
本发明公开了一种高浓度有机污水处理系统，包括调节池、物化沉淀池、消毒池、排放池、过滤池、污泥管路、回转鼓风机和化学电池，所述调节池右侧连通第一反应池和第二反应池，第一反应池和第二反应池的右端设置有第三反应池和第四反应池，第一反应池、第二反应池、第三反应池和第四反应池相互连通;所述物化沉淀池设置在第四反应池和第三反应池的右端。本高浓度有机污水处理系统，整体操作简单，工艺流程一目了然，使得工作人员的操作更加熟练;污水处理效率高。残渣不会在生化沉淀池和物化沉淀池上残留，便于清洗;污水经过处理后类同于自来水，清澈透明，无异味，直排入管网，大大的提高了工作效率。

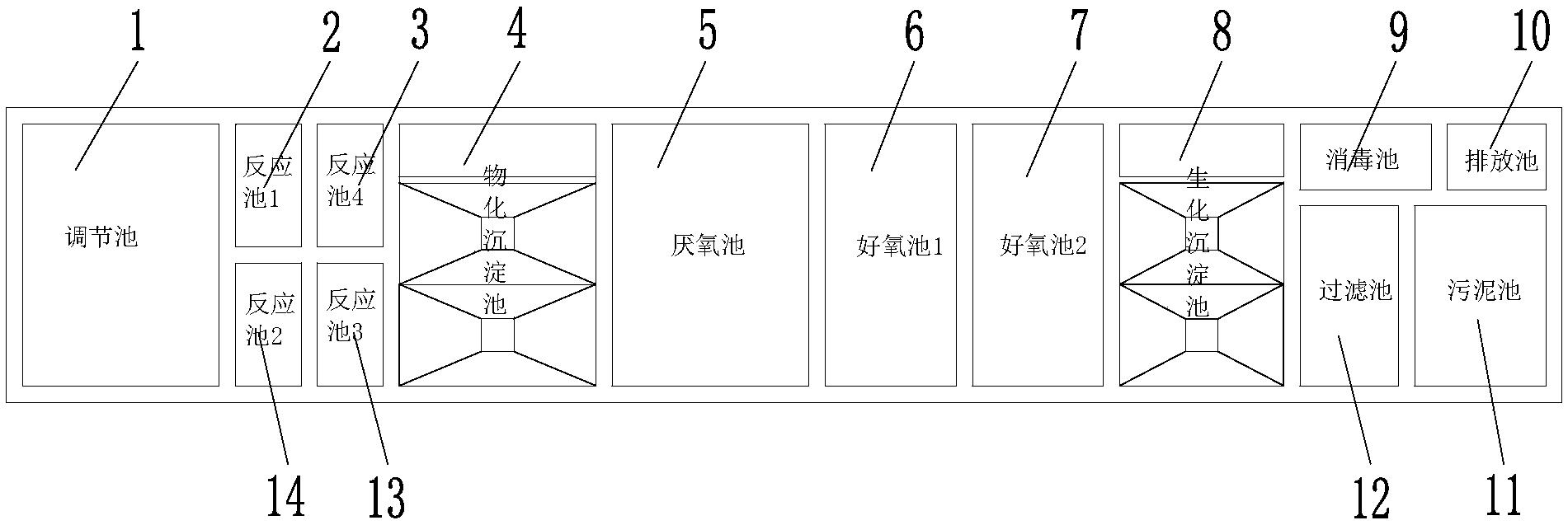

摘要附图
权利要求书
1.一种高浓度有机污水处理系统，包括调节池1、物化沉淀池4、消毒池9、排放池10、过滤池12、污泥管路16、回转鼓风机20和化学电池21，其特征在于：所述调节池1右侧连通第一反应池2和第二反应池14，第一反应池2和第二反应池14的右端设置有第三反应池13和第四反应池3，第一反应池2、第二反应池14、第三反应池13和第四反应池3相互连通;所述物化沉淀池4设置在第四反应池3和第三反应池13的右端，第四反应池3和第三反应池13均与物化沉淀池4连通，物化沉淀池4与生化沉淀池8连通，生化沉淀池8和物化沉淀池4之间依次设置厌氧池5、第一好氧池6和第二好氧池7;所述消毒池9和排放池10连通，排放池10的一侧设有污泥池11，污泥池11连通过滤池12;所述消毒池9、排放池10、污泥池11和过滤池12相互连通，过滤池12与生化沉淀池8通过管道连通;所述调节池1的内部设置有格栅渠24，格栅渠24上连接污水管道15，污水管道15和污水处理装置相通;所述回转鼓风机20和化学电池21之间通过空气管路17连通，回转鼓风机20和化学电池21之间的空气管路17上安装有连通阀21，空气管路17伸入格栅渠24的内部，空气管路17与格栅渠24的连接处安装有球阀23;所述化学电池21之间通过自来水管路18连通，污泥管路16的一端固定连接有压力机25，压力机25一端的污泥管路16连接在污泥池11中，所述污泥池11和板框压滤机19连通，压力机25的另一端通过空气管路17和格栅渠24连通。
2.根据权利要求1所述的一种高浓度有机污水处理系统，其特征在于：所述球阀23的末端增加呼吸器，球阀23和呼吸器的连接处通过密封圈包裹固定。
3.根据权利要求1所述的一种高浓度有机污水处理系统，其特征在于：所述物化沉淀池4和生化沉淀池8均为砖混结构，两者的内侧壁均通过抛光处理。
4.根据权利要求1所述的一种高浓度有机污水处理系统，其特征在于：所述空气管路17上套装一套预过滤器和精过滤器。
5.根据权利要求1所述的一种高浓度有机污水处理系统，其特征在于：所述压力机25为转子压力机，系统中安装有两个压力机25。
说明书
一种高浓度有机污水处理系统
技术领域
本发明涉及污水处理系统应用技术领域，具体是一种高浓度有机污水处理系统。
背景技术
为了响应国家号召，节能减排，与时俱进，使公司效益和形象同步提高，提高总体功能，加快完善生产废水处理设施，使废水排放引起的水环境的恶化得到彻底解决。建成设施完善、环境优美、生产文明的优秀企业，造福于社会;通过工程建设，以期达到治理污染，保护环境的目的;针对废水中污染物，结合执行的排放标准，提出技术先进、工艺可靠及经济合理的工艺方案，使处理后的出水达到规定的排放标准;吸取同类型废水处理的经验与教训，做到实事求是，确保达标排放;废水处理方案力求节能、低耗，运行费用低，且操作简便，占地面积少，施工方便，并尽可能节省投资;系统布置尽量利用地形、位置高差，使废水尽量采用重力流，并与厂区总体规划协调。
发明内容
本发明的目的在于提供一种高浓度有机污水处理系统，整整体操作简单，工艺流程一目了然，使得工作人员的操作更加熟练;污水处理效率高。残渣不会在生化沉淀池和物化沉淀池上残留，便于清洗;污水经过处理后类同于自来水，清澈透明，无异味，直排入管网，大大的提高了工作效率;以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种高浓度有机污水处理系统，包括调节池、物化沉淀池、消毒池、排放池、过滤池、污泥管路、回转鼓风机和化学电池，所述调节池右侧连通第一反应池和第二反应池，第一反应池和第二反应池的右端设置有第三反应池和第四反应池，第一反应池、第二反应池、第三反应池和第四反应池相互连通;所述物化沉淀池设置在第四反应池和第三反应池的右端，第四反应池和第三反应池均与物化沉淀池连通，物化沉淀池与生化沉淀池连通，生化沉淀池和物化沉淀池之间依次设置厌氧池、第一好氧池和第二好氧池;所述消毒池和排放池连通，排放池的一侧设有污泥池，污泥池连通过滤池;所述消毒池、排放池、污泥池和过滤池相互连通，过滤池与生化沉淀池通过管道连通;所述调节池的内部设置有格栅渠，格栅渠上连接污水管道，污水管道和污水处理装置相通;所述回转鼓风机和化学电池之间通过空气管路连通，回转鼓风机和化学电池之间的空气管路上安装有连通阀，空气管路伸入格栅渠的内部，空气管路与格栅渠的连接处安装有球阀;所述化学电池之间通过自来水管路连通，污泥管路的一端固定连接有压力机，压力机一端的污泥管路连接在污泥池中，所述污泥池和板框压滤机连通，压力机的另一端通过空气管路和格栅渠连通。
作为本发明进一步的方案：所述球阀的末端增加呼吸器，球阀和呼吸器的连接处通过密封圈包裹固定。
作为本发明进一步的方案：所述物化沉淀池和生化沉淀池均为砖混结构，两者的内侧壁均通过抛光处理。
作为本发明进一步的方案：所述空气管路上套装一套预过滤器和精过滤器。
作为本发明进一步的方案：所述压力机为转子压力机，系统中安装有两个压力机。
与现有技术相比，本发明有益效果：
(1)本高浓度有机污水处理系统，球阀的末端增加呼吸器，使得空气的流动更加均匀，避免出现膨胀现象，球阀和呼吸器的连接处通过密封圈包裹固定，加强了两者之间的密封性，避免漏气现象的发生;物化沉淀池和生化沉淀池均为砖混结构，强度高，耐腐蚀性能好，两者的内侧壁均通过抛光处理，避免残渣在两者的内壁上残留，易于清洗;空气管路上套装一套预过滤器和精过滤器，通过两次过滤，保证了物料的纯度，从而提高了产品的质量;压力机为转子压力机，系统中安装有两个压力机，可加强气压，使得物料的流动更加快速而均匀。
(2)本高浓度有机污水处理系统，整体操作简单，工艺流程一目了然，使得工作人员的操作更加熟练;污水处理效率高。残渣不会在生化沉淀池和物化沉淀池上残留，便于清洗;污水经过处理后类同于自来水，清澈透明，无异味，直排入管网，大大的提高了工作效率。
