申请日2017.03.09
公开(公告)日2017.05.24
IPC分类号C02F9/14
摘要
本发明公开了一种牛场养殖废水处理复合湿地系统，通过依次连通的初沉池、气浮池、调节池、水解酸化池、生物接触氧化池、二级沉淀池、一级垂直流湿地、三级沉淀池、二级垂直流湿地、表面流湿地和集水池，一级垂直流湿地和二级垂直流湿地内均种植有净化植物，一级垂直流人工湿地可以去除SS、BOD、COD等，降低二级人工湿地负荷;二级人工湿地可以进一步去除SS、BOD、COD等污染物和N、P元素;表面人工湿地具有沉淀和去除N、P元素的作用;经本系统处理后的废水可以满足生产工具清洗、冲厕、绿化等用水水质要求，废水流经生物膜时，大量的悬浮物被填料和植物根系阻挡截留，有机污染物则通过生物膜的吸收、同化及异化作用而被除去。
权利要求书

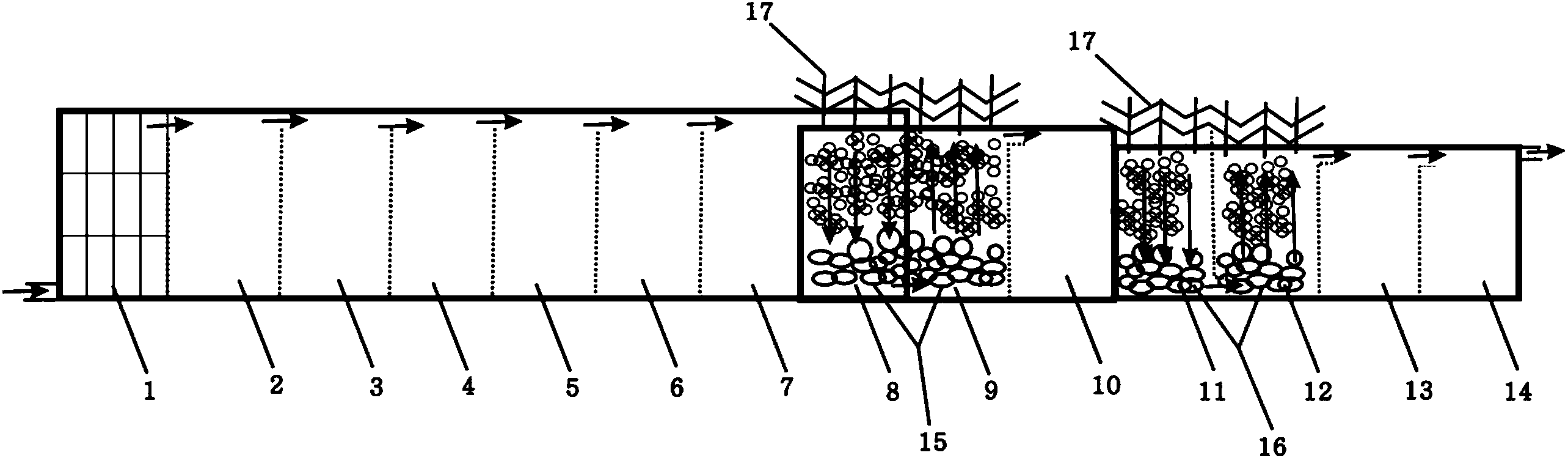

1.一种牛场养殖废水处理复合湿地系统，其特征在于，包括依次连通的初沉池(2)、气浮池(3)、调节池(4)、水解酸化池(5)、生物接触氧化池(6)、二级沉淀池(7)、一级垂直流湿地(15)、三级沉淀池(10)、二级垂直流湿地(16)、表面流湿地(13)和集水池(14)，一级垂直流湿地(15)和二级垂直流湿地(16)内均种植有净化植物;
其中初沉池(2)用于去除养殖废水中大颗粒纤维等可沉物和漂浮物;
气浮池(3)利用大量微小气泡与悬浮物结合，使之上浮至污水表面后收集去除;
调节池(4)用于对水量和水质进行调节，调节废水pH值、水温;
水解酸化池(5)用于将大分子物质转化为小分子物质，将环状结构转化为链状结构，提高废水的BOD/COD比，增加废水的可生化性;
生物接触氧化池(6)在曝气作用下，废水与生物膜接触，生物膜与悬浮的活性污泥共同作用，去除水中的有机物、氨氮等污染物，达到净化废水的作用;
二级沉淀池(7)使污泥从废水中分离，澄清废水，浓缩活性污泥。
2.根据权利要求1所述的一种牛场养殖废水处理复合湿地系统，其特征在于，其中初沉池(2)前端连接有过滤机(1)。
3.根据权利要求1所述的一种牛场养殖废水处理复合湿地系统，其特征在于，一级垂直流湿地下行池(8)和二级垂直流湿地下行池(11)顶部均匀布置布水管(17)。
4.根据权利要求1所述的一种牛场养殖废水处理复合湿地系统，其特征在于，其中一级垂直流湿地(15)包括一级垂直流湿地下行池(8)和一级垂直流湿地上行池(9);一级垂直流湿地下行池(8)底部的出水口与一级垂直流湿地上行池(9)底部的出水口连接。
5.根据权利要求4所述的一种牛场养殖废水处理复合湿地系统，其特征在于，一级垂直流湿地(15)内由下至上设有鹅卵石层和粗砂层，其中鹅卵石粒径为4-6cm,粗砂粒径为1-3cm。
6.根据权利要求1所述的一种牛场养殖废水处理复合湿地系统，其特征在于，二级垂直流湿地(16)包括二级垂直流湿地下行池(11)和二级垂直流湿地上行池(12)，二级垂直流湿地下行池(11)底部的出水口与二级垂直流湿地上行池(12)底部的出水口连接。
7.根据权利要求6所述的一种牛场养殖废水处理复合湿地系统，其特征在于，二级垂直流湿地(16)由下至上依次设有鹅卵石层、粗砂层和细砂层，其中鹅卵石粒径为3-5cm,粗砂粒径为1-2cm，细砂粒径为0.3-0.5cm。
8.根据权利要求1所述的一种牛场养殖废水处理复合湿地系统，其特征在于，其中净化植物包括芦苇、美人蕉、千屈菜中的一种或几种。
9.根据权利要求1所述的一种牛场养殖废水处理复合湿地系统，其特征在于，表面流湿地(13)内种植有净化植物，表面流湿地(13)内的净化植物为睡莲、茭草、水葫芦中的一种或几种。
10.根据权利要求1所述的一种牛场养殖废水处理复合湿地系统，其特征在于，过滤机(1)为滚筒式过滤机，其中过滤机(1)内设有5目或10目的微滤网。
说明书
一种牛场养殖废水处理复合湿地系统及处理方法
技术领域
本发明涉及一种处理奶牛养殖废水的复合人工湿地系统，属于污水处理领域。
背景技术
随着我国人民生活水平的不断提高，新鲜牛奶需求量不断增加，奶牛养殖业得到了迅速发展。奶牛养殖场大多地处偏远，水资源紧缺，养殖过程中产生的废水不经处理直接外排会造成严重的环境污染。常规的厌氧好氧处理法对化学需氧量等污染物有较好的处理效果，而对总磷总氮的去除效果甚微，二级生物深度处理方法对总磷总氮去除效果虽好，但是投资大，运行成本高。
发明内容
本发明的目的在于提供一种牛场养殖废水处理复合湿地系统及处理方法，以解决现有技术的不足。
为达到上述目的，本发明采用如下技术方案：
一种牛场养殖废水处理复合湿地系统，包括依次连通的初沉池、气浮池、调节池、水解酸化池、生物接触氧化池、二级沉淀池、一级垂直流湿地、三级沉淀池、二级垂直流湿地、表面流湿地和集水池，一级垂直流湿地和二级垂直流湿地内均种植有净化植物;
其中初沉池用于去除养殖废水中大颗粒纤维等可沉物和漂浮物;
气浮池利用大量微小气泡与悬浮物结合，使之上浮至污水表面后收集去除;
调节池用于对水量和水质进行调节，调节废水pH值、水温;
水解酸化池用于将大分子物质转化为小分子物质，将环状结构转化为链状结构，提高废水的BOD/COD比，增加废水的可生化性;
生物接触氧化池在曝气作用下，废水与生物膜接触，生物膜与悬浮的活性污泥共同作用，去除水中的有机物、氨氮等污染物，达到净化废水的作用;
二级沉淀池使污泥从废水中分离，澄清废水，浓缩活性污泥。
进一步的，其中初沉池前端连接有过滤机。
进一步的，过滤机上端出口与初沉池上端进口连接，初沉池上端出口与气浮池上端进口连接，气浮池上端出口与调节池上端进口连接;调节池上端出口与水解酸化池上端进口连接，水解酸化池上端出口与生物接触氧化池上端进口连接，生物接触氧化池上端出口与二级沉淀池上端进口连接，二级沉淀池上端出口与一级垂直流湿地上端进口连接，一级垂直流湿地上端出口与三级沉淀池上端进口连接，三级沉淀池上端出口与二级垂直流湿地上端进口连接，二级垂直流湿地上端出口与表面流湿地上端进口连接，表面流湿地上端出口与集水池上端进口连接，集水池上端设有出水口。
进一步的，其中一级垂直流湿地包括一级垂直流湿地下行池和一级垂直流湿地上行池;一级垂直流湿地下行池底部的出水口与一级垂直流湿地上行池底部的出水口连接。
进一步的，一级垂直流湿地内由下至上设有鹅卵石层和粗砂层，其中鹅卵石粒径为4-6cm,粗砂粒径为1-3cm。
进一步的，二级垂直流湿地包括二级垂直流湿地下行池和二级垂直流湿地上行池，二级垂直流湿地下行池底部的出水口与二级垂直流湿地上行池底部的出水口连接。
进一步的，二级垂直流湿地由下至上依次设有鹅卵石层、粗砂层和细砂层，其中鹅卵石粒径为3-5cm,粗砂粒径为1-2cm，细砂粒径为0.3-0.5cm。
进一步的，其中净化植物包括芦苇、美人蕉、千屈菜中的一种或几种。
进一步的，表面流湿地内种植有净化植物，表面流湿地内的净化植物为睡莲、茭草、水葫芦中的一种或几种。
进一步的，过滤机为滚筒式过滤机，其中过滤机内设有5目或10目的微滤网。
进一步的，一级垂直流湿地下行池和二级垂直流湿地下行池顶部均匀布置布水管。
与现有技术相比，本发明具有以下有益的技术效果：
本发明一种牛场养殖废水处理复合湿地系统，通过依次连通的初沉池、气浮池、调节池、水解酸化池、生物接触氧化池、二级沉淀池、一级垂直流湿地、三级沉淀池、二级垂直流湿地、表面流湿地和集水池，一级垂直流湿地和二级垂直流湿地内均种植有净化植物，一级垂直流人工湿地可以去除SS、BOD、COD等，降低二级人工湿地负荷;二级人工湿地可以进一步去除SS、BOD、COD等污染物和N、P元素;表面人工湿地具有沉淀和去除N、P元素的作用;经本系统处理后的废水可以满足生产工具清洗、冲厕、绿化等用水水质要求，废水流经生物膜时，大量的悬浮物被填料和植物根系阻挡截留，有机污染物则通过生物膜的吸收、同化及异化作用而被除去。
进一步的，其中初沉池前端连接有过滤机，通过过滤机能够有效去除废水中的细小粪便纤维和杂物。
进一步的，在一级垂直流湿和二级垂直流湿进行沙料填充，通过物理化学作用对磷的吸附及填料与磷酸根离子的化学反应，这种作用对无机磷的去除会因填料中Ca和Fe可与PO43-反应而沉淀去除PO43-，因而除磷效果较好的填料非常重要，含钙质或铁质的地下水渗入人工湿地也有利于磷的去除。
