申请日2017.03.09
公开(公告)日2017.09.29
IPC分类号G01N33/18; G01D21/02
摘要
本实用新型公开了一种多功能pH装置。所述多功能pH装置包括具有进液口和出液口的管道;所述管道上装有多功能pH计，该多功能pH计的监测探头插入所述管道内用于监测管道内流动液体的温度、流量和pH值的多功能pH计，所述多功能pH计的进液口方向和出液口方向均设有安装在管道上的阀门，当多功能pH计监测的流动液体的温度和流量超过或低于设定值时关闭所述阀门。本实用新型能够同时监测污水的pH、流量及温度，从而防止了温度过高或流量过低影响pH数据，提高了监测数据的准确性。
权利要求书

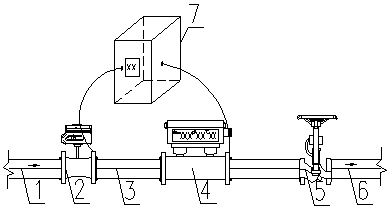

1.一种多功能pH装置，包括具有进液口和出液口的管道(3);其特征在于，所述管道(3)上装有多功能pH计(4)，该多功能pH计(4)的监测探头插入所述管道(3)内用于监测管道内流动液体的温度、流量和pH值，所述多功能pH计(4)的进液口方向和出液口方向均设有安装在管道(3)上的阀门，当多功能pH计(4)监测的流动液体的温度和流量超过或低于设定值时关闭所述阀门。
2.根据权利要求1所述的多功能pH装置，其特征在于，所述多功能pH计(4)为具有温度计、流量计和pH计的多功能计。
3.根据权利要求1或2所述的多功能pH装置，其特征在于，所述多功能pH计(4)的进液口方向的阀门为电动阀(2)，所述电动阀(2)通过信号线与PLC控制系统(7)的CPU模块相连，该PLC控制系统(7)的CPU模块通过信号线与多功能pH计(4)相连。
4.根据权利要求1所述的多功能pH装置，其特征在于，所述多功能pH计(4)由单个温度计、流量计和pH计替换。
5.根据权利要求4所述的多功能pH装置，其特征在于，所述多功能pH计(4)的进液口方向的阀门为电动阀(2)，所述电动阀(2)通过信号线与PLC控制系统(7)的CPU模块相连，该PLC控制系统(7)的CPU模块通过信号线分别与温度计和流量计相连。
6.根据权利要求1,2,4,5中任一项所述的多功能pH装置，其特征在于，所述多功能pH计(4)的出液口方向的阀门为单向截止阀(5)。
7.根据权利要求1,2,4,5中任一项所述的多功能pH装置，其特征在于，所述管道(3)水平设置。
说明书
一种多功能pH装置
技术领域
本实用新型涉及一种多功能pH装置，属于工业仪表应用技术领域。
背景技术
在环保领域，污水进行处理运行时pH是极其重要的一个参数，pH值过低时，会腐蚀所经管线和设备;pH值过高则会影响水样出水水质，严重时，导致水样乳化，因此实现水样pH值的精确性及其连续监测对于污水处理实际运行具有重要意义。
常见的pH计安装方式分为插入式、沉入式及流通式，这三种分别运行于容器、容池及管道等不同的场合。无论选择哪种安装方式，都需要让pH计探头(玻璃电极)侵入流动的被测溶液中，无压力条件下安装pH计多采用沉入式，安装容易。有压力条件下采用取样管，将pH计安装在取样管上，被取样后的溶液直接对外排放，或采用插入式，直接将pH计安装在管道上。
而在环保领域，因污水的特殊性质，对污水pH的检测多采用管道式pH计。管道式pH计在运行时有其不足：pH受管道内污水温度影响，同时当管道内污水流量过低，导致pH计探头(玻璃电极)没有侵入流动的被测溶液中从而影响pH的检测。
中国实用新型专利CN201220184272.8公开了一种缩合反应PH检测装置，其包括缩合釜以及与缩合釜顶部和底部连通的循环管道，述循环管道顶部水平段设置有十字形四通连接管，所述连接管的两端串接在循环管道上，另两端安装有视镜，所述连接管中心插装有PH计;所述连接管上连接有工艺水进、排水管，连接管两侧的循环管道上安装有阀门;还包括一带截止阀的旁通管道，该旁通管道与循环管道水平段并联。
中国实用新型专利CN201320402521.0公开了一种分流式pH计安装结构，其包括分流管及设置在分流管上的pH计，所述pH计的探头插入所述分流管的内部，所述分流管具有与待检测的管道连通的进液口及出液口，所述进液口与所述pH计之间设置有第一开关阀，所述出液口与所述pH计之间设置有第二开关阀。
上述两项专利CN201220184272.8与CN201320402521.0虽都表示是在管道上安装pH设备来监测管道废水中的pH，但都不能同时监测污水中的温度及流量，更不能排除温度和流量对pH监测数据的影响，且全程需要人为进行控制，非常不方便。
实用新型内容
本实用新型旨在提供一种多功能pH装置，该多功能pH装置能够同时监测污水的pH、流量及温度，从而防止温度过高或流量过低影响pH数据，提高监测数据的准确性。
为了实现上述目的，本实用新型所采用的技术方案是：
一种多功能pH装置，包括具有进液口和出液口的管道;其结构特点是，所述管道上装有多功能pH计，该多功能pH计的监测探头插入所述管道内用于监测管道内流动液体的温度、流量和pH值，所述多功能pH计的进液口方向和出液口方向均设有安装在管道上的阀门，当多功能pH计监测的流动液体的温度和流量超过或低于设定值时关闭所述阀门。
由此，通过增设温度和流量监测功能，在监测的流动液体的温度和流量超过或低于设定值时关闭所述阀门，从而保护pH计的探头，同时避免pH计监测的数据因为流动液体的温度和流量过大或过小而失真。
根据本实用新型的实施例，还可以对本实用新型作进一步的优化，以下为优化后形成的技术方案：
优选地，所述多功能pH计为具有温度计、流量计和pH计的多功能计，为市售产品。
为了提高控制的便利性，从而提高自动化水平，所述多功能pH计的进液口方向的阀门为电动阀，所述电动阀通过信号线与PLC控制系统的CPU模块相连，该PLC控制系统的CPU模块通过信号线与多功能pH计相连。工作时，所述PLC控制系统接收pH装置发来的信号，从而决定是否关闭电动阀，如果流量和温度超过设定值，则所述电动阀接收PLC控制系统发来的信号对管道进行关闭启停以保护多功能pH装置。通过设置PLC控制系统和电动阀，监测全程无须人为进行控制。
作为一种替代方案，所述多功能pH计由单个温度计、流量计和pH计替换。为了提高控制的便利性，从而提高自动化水平，所述多功能pH计的进液口方向的阀门为电动阀，所述电动阀通过信号线与PLC控制系统的CPU模块相连，该PLC控制系统的CPU模块通过信号线分别与温度计和流量计相连。具体工作原理同上。
优选地，所述多功能pH计的出液口方向的阀门为单向截止阀。该单向截止阀只允许介质从所述多功能pH装置至所述出液口的单向流通。
为了保证监测数据的准确性，所述管道水平设置。
多功能pH计探头插入所述管道内部。所述进液口与所述pH计之间设置有电动阀，所述pH计与电动阀通过PLC控制系统进行联动，所述出口与所述pH计之间设置有截止阀。
多功能pH计的pH检测范围为0-14。
与现有技术相比，本实用新型的有益效果是：
1)本实用新型中设有流量计及温度计，可根据进入管道内污水的流量和温度随时进行关闭启停，减小对探头的冲击，提高测量的稳定性和可靠性。
2)本实用新型中设有两个阀门，便于安装检修，减少维护成本。
3)本实用新型结构简单，操作方便，可快速、高效、实时检测污水pH、流量及温度值。
与CN201220184272.8与CN201320402521.0相比，本实用新型的pH装置虽同样是安装在管道上用来监测污水的pH，但本实用新型的pH装置除能监测pH，同时可以监测污水中的流量及温度，防止温度过高或流量过低影响pH数据。并且本实用新型的pH装置进水阀采用的是电动阀，通过设置pH、流量和温度的范围发送信号给PLC控制系统，同时PLC控制系统将其发送给电动阀，控制电动阀的关闭与启停，全程无需人为控制，完全实现全自动化。
