申请日2017.03.27
公开(公告)日2017.12.05
IPC分类号C02F11/02
摘要
本实用新型涉及一种有机污泥处理装置，它包括有机污泥储罐、螺旋输送机、搅拌罐和处理池，有机污泥储罐的出口通过管道与螺旋输送机的输入口相通，螺旋输送机的输出口与搅拌罐的入口相连，搅拌罐的出口通过管道与处理池的左侧底端入口相连，搅拌罐与处理池之间的管道上设有开关阀，处理池的右侧下端设有出水管路，出水管路上设有出水阀;所述搅拌罐内设有搅拌桨，搅拌桨上连接有调速器，搅拌罐上部设有进水口，进水口设有进水管道，进水管道上设有进水阀;所述处理池内自下而上依次设有透气支撑层、砂石、砂土层和水生植物。该结构实现了有机污泥快速资源化，无污染物排放、处理场地占地面积小、经济效益高。
权利要求书
1.一种有机污泥处理装置，其特征在于它包括有机污泥储罐、螺旋输送机、搅拌罐和处理池，有机污泥储罐的出口通过管道与螺旋输送机的输入口相通，螺旋输送机的输出口与搅拌罐的入口相连，搅拌罐的出口通过管道与处理池的左侧底端入口相连，搅拌罐与处理池之间的管道上设有开关阀，处理池的右侧下端设有出水管路，出水管路上设有出水阀;所述搅拌罐内设有搅拌桨，搅拌桨上连接有调速器，搅拌罐上部设有进水口，进水口设有进水管道，进水管道上设有进水阀;所述处理池内自下而上依次设有透气支撑层、砂石、砂土层和水生植物，透气支撑层距离处理池池底的距离大于出水管路距离处理池池底的距离。
2.根据权利要求1所述的有机污泥处理装置，其特征在于：所述透气支撑层与处理池的底端之间设有填料，填料呈螺旋状结构。
3.根据权利要求1所述的有机污泥处理装置，其特征在于：所述搅拌罐的罐体侧壁上开设有观察窗。
4.根据权利要求1所述的有机污泥处理装置，其特征在于：所述透气支撑层距离处理池的池底的距离为4~6cm。
5.根据权利要求1所述的有机污泥处理装置，其特征在于：所述水生植物为芦苇、水芹、小葱或茭白，水生植物的高度控制在 0.7～1.0m。
说明书
一种有机污泥处理装置
技术领域
本实用新型属于环保固废处理技术领域，具体涉及一种有机污泥处理装置。
背景技术
2015年国务院颁布的《水污染防治行动计划》(国发〔2015〕17号)明确提出加强城镇污水处理、污泥处置的要求：现有城镇污水处理设施，要因地制宜进行改造，2020年底前达到相应排放标准或再生利用要求;按照国家新型城镇化规划要求，到2020年，全国所有县城和重点镇具备污水收集处理能力，县城、城市污水处理率分别达到85%、95%左右;污水处理设施产生的污泥应进行稳定化、无害化和资源化处理处置，禁止处理处置不达标的污泥进入耕地;现有污泥处理处置设施应于2017年底前基本完成达标改造，地级及以上城市污泥无害化处理处置率应于2020年底前达到90%以上。21世纪以前，我国城镇污水厂产生的污泥大多数采用脱水后直接进行填埋、焚烧等方式处理，这就造成了：(1)污泥体积庞大，造成污泥处置费用庞大;(2)污泥极不稳定,污泥中有机成分一旦发生腐败变质对环境会造成严重的二次污染;(3)污泥中的有用资源未得到利用,带来了资源的浪费,不符合可持续发展的目标。
实用新型内容
为了解决上述技术问题本实用新型提供了一种有机污泥处理装置，该结构实现了有机污泥快速资源化，无污染物排放、处理场地占地面积小、经济效益高。
为实现上述目的，本实用新型采取的技术方案为：

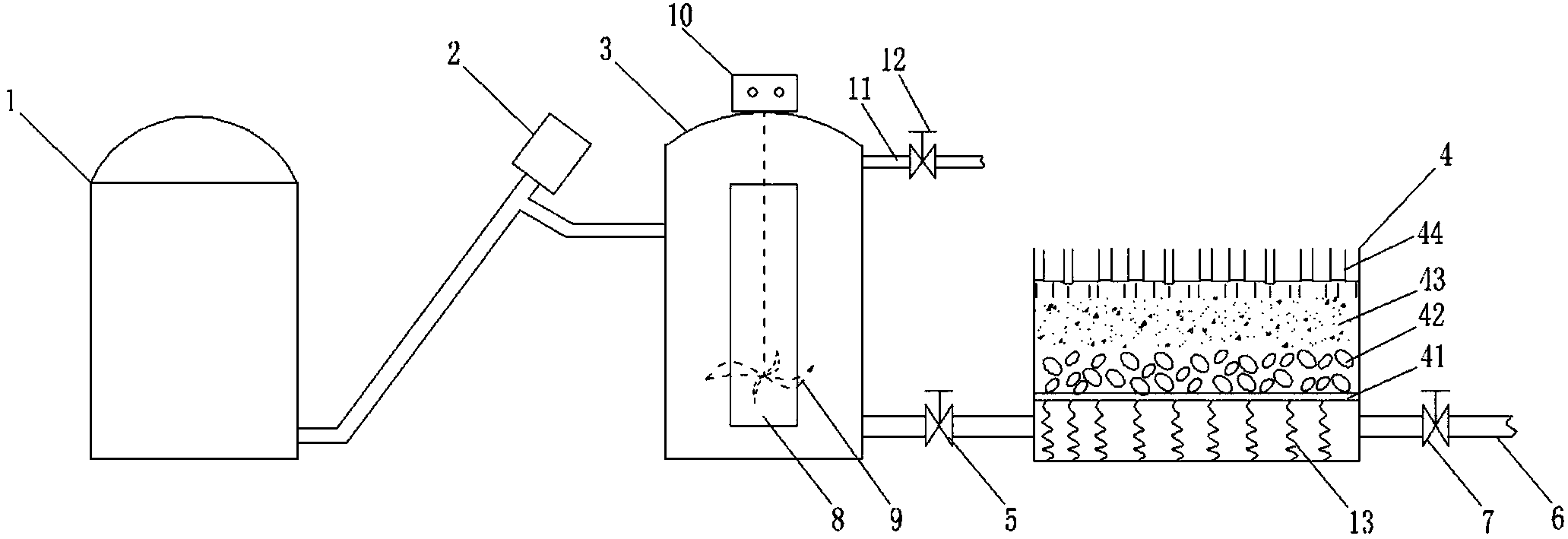

本实用新型提供了一种有机污泥处理装置，它包括有机污泥储罐、螺旋输送机、搅拌罐和处理池，有机污泥储罐的出口通过管道与螺旋输送机的输入口相通，螺旋输送机的输出口与搅拌罐的入口相连，搅拌罐的出口通过管道与处理池的左侧底端入口相连，搅拌罐与处理池之间的管道上设有开关阀，处理池的右侧下端设有出水管路，出水管路上设有出水阀;所述搅拌罐内设有搅拌桨，搅拌桨上连接有调速器，搅拌罐上部设有进水口，进水口设有进水管道，进水管道上设有进水阀;所述处理池内自下而上依次设有透气支撑层、砂石、砂土层和水生植物，透气支撑层距离处理池池底的距离大于出水管路距离处理池池底的距离。
根据上述的有机污泥处理装置，所述透气支撑层与处理池的底端之间设有填料，填料呈螺旋状结构。
根据上述的有机污泥处理装置，所述搅拌罐的罐体侧壁上开设有观察窗。
根据上述的有机污泥处理装置，所述透气支撑层距离处理池的池底的距离为4~6cm。
所述水生植物为芦苇、水芹、小葱或茭白，水生植物的高度控制在 0.7～1.0m。
与现有技术相比，本实用新型的有益效果：
1. 本实用新型结构包括有机污泥储罐、螺旋输送机、搅拌罐和处理池，有机污泥储罐的出口通过管道与螺旋输送机的输入口相通，螺旋输送机的输出口与搅拌罐的入口相连，搅拌罐的出口通过管道与处理池的左侧底端入口相连，搅拌罐与处理池之间的管道上设有开关阀，处理池的右侧下端设有出水管路，出水管路上设有出水阀;所述搅拌罐内设有搅拌桨，搅拌桨上连接有调速器，搅拌罐上部设有进水口，进水口设有进水管道，进水管道上设有进水阀;所述处理池内自下而上依次设有透气支撑层、砂石、砂土层和水生植物，透气支撑层距离处理池池底的距离大于出水管路距离处理池池底的距离;该结构中的螺旋输送机既可以起到输送有机污泥的作用，又可以将有机污泥均质，避免了有机污泥中散发臭味臭气;搅拌罐的作用用于稀释有机污泥，处理池的作用采用人工湿地对污泥进行处理，占地小。
2. 本实用新型结构中所述透气支撑层与处理池的底端之间设有填料，填料呈螺旋状结构，填料的作用起到增加有益菌的生长点;所述搅拌罐的罐体侧壁上开设有观察窗，观察窗用于观察搅拌罐内水的添加量。
3. 本实用新型结构实现了有机污泥快速资源化，无污染物排放、处理场地占地面积小、经济效益高。
