摘要
本实用新型涉及一种污泥焚烧脱硝烟气再循环管道系统，其包括：风机、引风机出口、一次风入口，在引风机出口通向风机的管路上依此设置金属膨胀节、手动风门、风机入口电动调节导向装置;在风机通向一次风入口的管路上依此设置手动风门、温度测量点。从空气预热器前抽取温度较低的烟气，通过再循环风机将抽取的烟气送入空气烟气混合器，和空气混合后一起送入炉内。
权利要求书

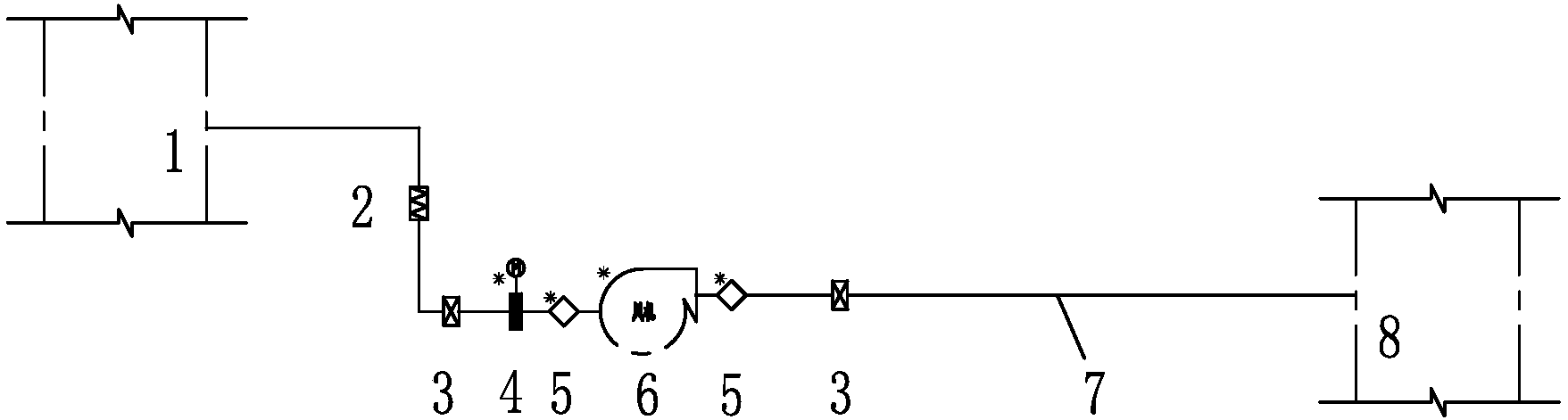

1.一种污泥焚烧脱硝烟气再循环管道系统，包括：风机(6)、引风机出口(1)、一次风入口(8)，其特征在于：在引风机出口(1)通向风机(6)的管路上依此设置金属膨胀节(2)、手动风门(3)、风机入口电动调节导向装置(4);在风机(6)通向一次风入口(8)的管路上依此设置手动风门(3)、温度测量点(7)。
2.根据权利要求1所述的污泥焚烧脱硝烟气再循环管道系统，其特征在于：风机(6)的进出口设置软接头(5)与对应侧的管路连接。
3.根据权利要求1所述的污泥焚烧脱硝烟气再循环管道系统，其特征在于：所述金属膨胀节(2)包括可伸缩的圆形多波波纹管的连接器。
4.根据权利要求1或2或3所述的污泥焚烧脱硝烟气再循环管道系统，其特征在于：引风机出口(1)设置在锅炉烟道受热面省煤器与空气预热器之间。
5.根据权利要求4所述的污泥焚烧脱硝烟气再循环管道系统，其特征在于：一次风入口(8)两侧对称地设置在CFB布风板下部风室。
说明书
污泥焚烧脱硝烟气再循环管道系统
技术领域
本实用新型涉及一种脱硝技术，尤其是涉及一种污泥焚烧脱硝烟气再循环管道系统。
背景技术
烟气再循环法是在锅炉的空气预热器前抽取部分低温烟气，经由再循环风机直接送入炉内，或与一次风(或二次风)混合后送入炉内，这样可降低燃烧温度和氧浓度，在炉膛内形成还原性气氛，抑制NOx生成，进而降低NOx的排放浓度。
发明内容
本实用新型主要目的是提供一种降低燃烧温度和氧浓度、抑制NOx生成的污泥焚烧脱硝烟气再循环管道系统。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：污泥焚烧脱硝烟气再循环管道系统，其包括：风机、引风机出口、一次风入口，在引风机出口通向风机的管路上依此设置金属膨胀节、手动风门、风机入口电动调节导向装置;在风机通向一次风入口的管路上依此设置手动风门、温度测量点。从空气预热器前抽取温度较低的烟气，通过再循环风机将抽取的烟气送入空气烟气混合器，和空气混合后一起送入炉内。
作为优选，风机的进出口设置软接头与对应侧的管路连接。便于管路连接的安装和拆卸。
作为优选，所述金属膨胀节包括可伸缩的圆形多波波纹管的连接器。进行间隙补偿，节省成本。
作为优选，引风机出口设置在锅炉烟道受热面省煤器与空气预热器之间;一次风入口两侧对称地设置在CFB布风板下部风室。从空气预热器前抽取温度较低的烟气，通过再循环风机将抽取的烟气送入空气烟气混合器，和空气混合后一起送入炉内。
因此，本实用新型具有如下有益效果：采用再循环烟气代替一部分一次风，不仅进一步降低了一次风中的氧气浓度，更容易在流化床内密相区内形成还原性气氛，这样，在还原性气氛下将释放的大量燃料氮转化成N2而非氧化成NO，从而更加抑制NOx生成，降低NOx原始排放浓度。
