申请日2017.03.27
公开(公告)日2017.11.17
IPC分类号C02F1/04; B01F7/18; F23G7/00
摘要
本实用新型涉及污水处理领域，公开了一种蒸汽燃烧式污水处理装置，包括盛放管、搅拌叶和盛水筒，所述盛水筒安装在盛放管上侧中部，所述盛水筒与盛放管之间安装有固定环，所述盛放管左右两侧对称安装有燃烧机，所述燃烧机内侧安装有喷头，所述盛水筒表面安装有套环，所述套环左右两侧对称焊接有固定块，所述固定块上侧安装有固定架，所述固定架中部安装有电机，所述电机下侧安装有转轴，所述套环与固定环之间对称安装有导管。本实用新型利用燃烧机燃烧的方式对污水进行加热，从而使污水产生水蒸气，通过导管进入盛放管内，从而对水蒸气进行燃烧，从而完成对污水的处理。
权利要求书

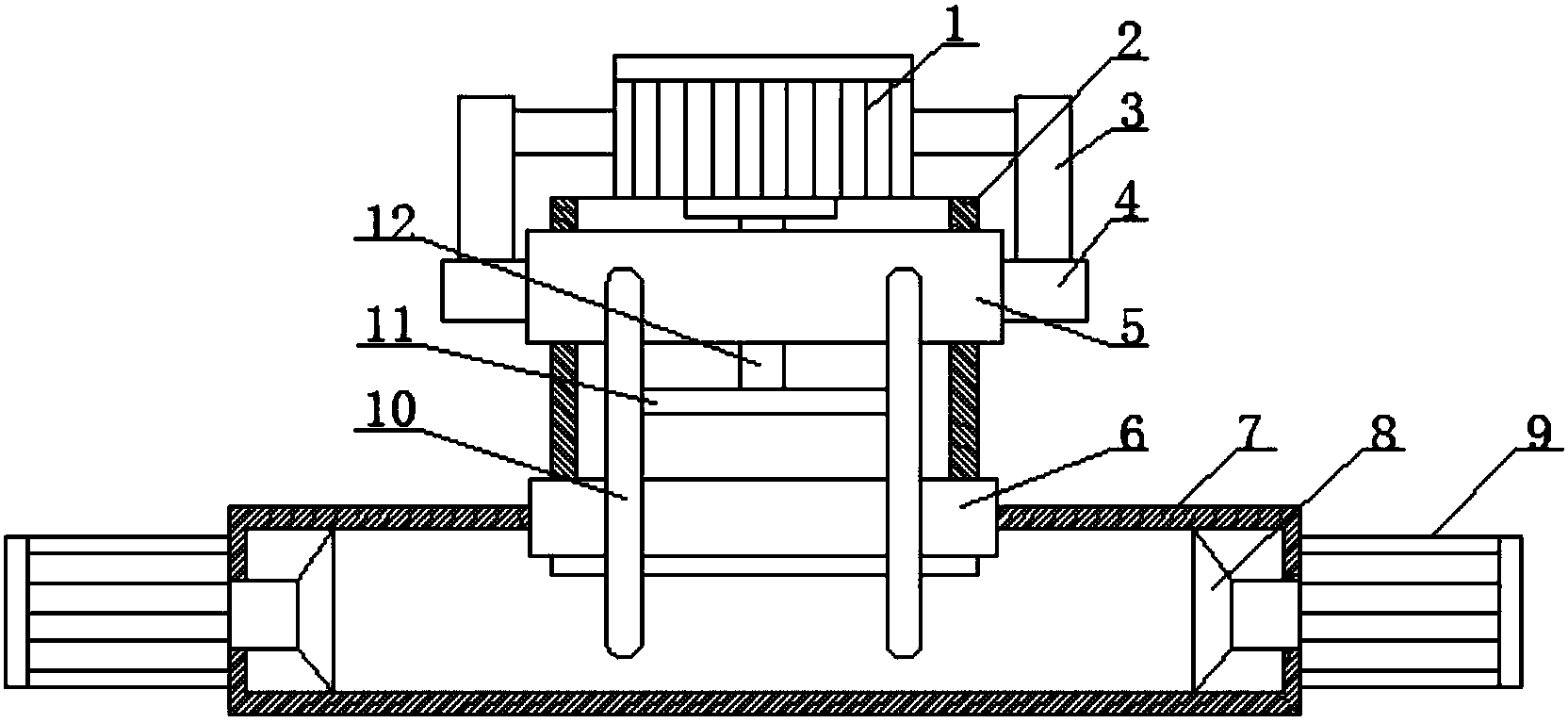

1.一种蒸汽燃烧式污水处理装置，包括盛放管(7)和盛水筒(2)，其特征在于：所述盛水筒(2)安装在盛放管(7)上侧中部，所述盛水筒(2)与盛放管(7)之间安装有固定环(6)，所述盛放管(7)左右两侧对称安装有燃烧机(9)，所述燃烧机(9)内侧安装有喷头(8)，所述盛水筒(2)表面安装有套环(5)，所述套环(5)左右两侧对称焊接有固定块(4)，所述固定块(4)上侧安装有固定架(3)，所述固定架(3)中部安装有电机(1)，所述电机(1)下侧安装有转轴(12)，所述转轴(12)下端安装有搅拌叶(11)，所述套环(5)与固定环(6)之间对称安装有导管(10)。
2.根据权利要求1所述的一种蒸汽燃烧式污水处理装置，其特征在于：所述喷头(8)为喇叭形结构。
3.根据权利要求1所述的一种蒸汽燃烧式污水处理装置，其特征在于：所述盛水筒(2)底面密封。
4.根据权利要求1所述的一种蒸汽燃烧式污水处理装置，其特征在于：所述套环(5)和盛水筒(2)之间开有与导管(10)相对应的通孔。
5.根据权利要求1所述的一种蒸汽燃烧式污水处理装置，其特征在于：所述导管(10)分别与套环(5)和盛放管(7)固定连接。
6.根据权利要求1所述的一种蒸汽燃烧式污水处理装置，其特征在于：所述盛水筒(2)与固定环(6)固定连接。
7.根据权利要求1所述的一种蒸汽燃烧式污水处理装置，其特征在于：所述电机(1)与盛水筒(2)和固定架(3)螺纹连接。
说明书
一种蒸汽燃烧式污水处理装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种蒸汽燃烧式污水处理装置。
背景技术
污水处理是使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
随着对空气环境的高质量要求，对环境要求越来越严，传统的处理污水的方法就是直接对污水进行过滤，这样虽然可以对污水进行处理，但是对污水散发出的气味不方便进行消除，不方便对污水的蒸汽进行处理，从而容易对大气造成污染，不利于环境保护，还有的装置在使用时，在对污水进行处理的时候，直接使污水进行流动，不方便对污水进行搅拌，不容易使污水均匀混合，从而影响了对污水的处理。
实用新型内容
本实用新型的目的是为了解决现有技术的不足，提供了一种蒸汽燃烧式污水处理装置。
本实用新型是通过以下技术方案实现：
一种蒸汽燃烧式污水处理装置，包括盛放管和盛水筒，所述盛水筒安装在盛放管上侧中部，所述盛水筒与盛放管之间安装有固定环，所述盛放管左右两侧对称安装有燃烧机，所述燃烧机内侧安装有喷头，所述盛水筒表面安装有套环，所述套环左右两侧对称焊接有固定块，所述固定块上侧安装有固定架，所述固定架中部安装有电机，所述电机下侧安装有转轴，所述转轴下端安装有搅拌叶，所述套环与固定环之间对称安装有导管。
作为本实用新型的优选技术方案，所述喷头为喇叭形结构。
作为本实用新型的优选技术方案，所述盛水筒底面密封。
作为本实用新型的优选技术方案，所述套环和盛水筒之间开有与导管相对应的通孔。
作为本实用新型的优选技术方案，所述导管分别与套环和盛放管固定连接。
作为本实用新型的优选技术方案，所述盛水筒与固定环固定连接。
作为本实用新型的优选技术方案，所述电机与盛水筒和固定架螺纹连接。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过设置搅拌叶，更好的对污水进行搅拌，方便使污水进行均匀混合，从而方便对污水进行快速处理，节约了处理时间，通过设置燃烧机，更好的对盛水筒进行燃烧，同时使用喇叭形喷头，方便对火焰进行扩散，增加燃烧范围，从而加快了燃烧速度，方便使污水快速沸腾，从而方便对水蒸气进行处理，方便对污水的气味进行处理，从而对大气进行保护，且结构简单，设计合理，操作方便，安全可靠。
