申请日2017.02.07
公开(公告)日2017.08.29
IPC分类号C02F9/14
摘要
本实用新型公开了一种生活废水处理回收系统，包括粗滤沉砂池，粗滤沉砂池后侧设有第一沉淀池，第一沉淀池后侧设有生物处理池，生物处理池后侧设有第二沉淀池，第二沉淀池后侧设有过滤池，过滤池内设有过滤层，过滤池后侧设有消毒池，消毒池后侧设有排水管，排水管上设有排水管阀门，第一污泥泵通过管道与沼气池连接，第二污泥泵通过管道与沼气池连接，本实用新型结构简单，通过过滤沉淀和生物反应的方式对生活废水进行过滤净化，同时对净化后水流进行消毒，是经过处理后的生活废水直接可以循环利用，节约了水资源，同时使用生活废水内垃圾和沉淀污泥进行沼气发酵，及解决了固定垃圾和污泥二次污染的问题又得到了沼气能源。
权利要求书
1.一种生活废水处理回收系统，包括粗滤沉砂池，其特征在于，粗滤沉砂池后侧设有第一沉淀池，粗滤沉砂池与第一沉淀池之间通过水管和第一水泵连接，第一沉淀池后侧设有生物处理池，第一沉淀池与生物处理池之间通过水管和第二水泵连接，生物处理池后侧设有第二沉淀池，生物处理池与第二沉淀池之间通过水管和第三水泵连接，第二沉淀池后侧设有过滤池，第二沉淀池与过滤池之间通过水管和第四水泵连接，过滤池内设有过滤层，过滤池后侧设有消毒池，消毒池后侧设有排水管，排水管上设有排水管阀门，第一沉淀池底部设有第一污泥阀门，第一污泥阀门通过管道与第一污泥泵连接，第一污泥泵通过管道与沼气池连接，第二沉淀池底部设有第二污泥阀门，第二污泥阀门通过管道与第二污泥泵连接，第二污泥泵通过管道与沼气池连接。
2.根据权利要求1所述的一种生活废水处理回收系统，其特征在于，所述粗滤沉砂池内设有粗栅格。
3.根据权利要求1所述的一种生活废水处理回收系统，其特征在于，所述第一沉淀池底部为斜坡形结构，第二沉淀池底部为斜坡结构。
4.根据权利要求1所述的一种生活废水处理回收系统，其特征在于，所述生物处理池内为膜生物反应器。
5.根据权利要求1所述的一种生活废水处理回收系统，其特征在于，所述过滤层从上至下分别包括细砂过滤层、活性炭过滤层和双控制膜陶瓷过滤层。
6.根据权利要求1所述的一种生活废水处理回收系统，其特征在于，所述消毒池内采用红外线消毒。
说明书
一种生活废水处理回收系统
技术领域
本实用新型涉及水处理回收领域，具体是一种生活废水处理回收系统。
背景技术
地球表面的72%被水覆盖，但淡水资源仅占所有水资源的0.5%，近70%的淡水固定在南极和格陵兰的冰层中，其余多为土壤水分或深层地下水，不能被人类利用。地球上只有不到1%的淡水或约0.007%的水可为人类直接利用，而中国人均淡水资源只占世界人均淡水资源的四分之一，因而我国是个严重缺水的国家。
但是在环境保护技术中，对城市每天产生的生活废水处理日益成为不容忽视的紧迫问题。城市每天持续产生的富含有机物的生活废水如果任其自由排放，必然会对人类生存的自然环境产生不可估量的恶劣影响，这些污染物将对空气、土壤和水源造成污染，危害人民的生存条件。传统的处理方法是将生活废水集中，进行自然沉积和降解，该方法耗时长、不彻底，且仍然会对环境产生一定的危害。
实用新型内容
本实用新型的目的在于提供一种生活废水处理回收系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

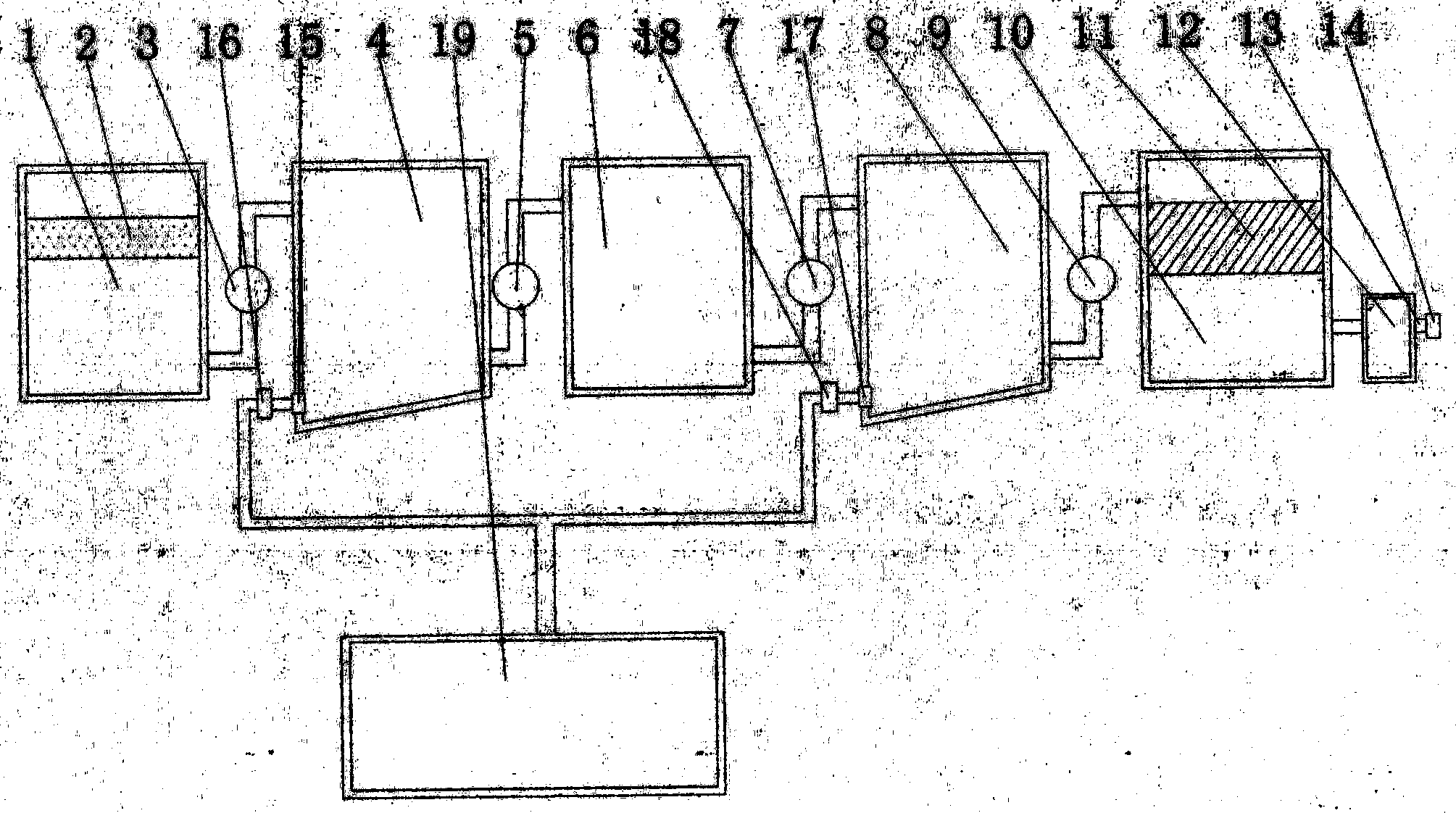

一种生活废水处理回收系统，包括粗滤沉砂池，粗滤沉砂池后侧设有第一沉淀池，粗滤沉砂池与第一沉淀池之间通过水管和第一水泵连接，第一沉淀池后侧设有生物处理池，第一沉淀池与生物处理池之间通过水管和第二水泵连接，生物处理池后侧设有第二沉淀池，生物处理池与第二沉淀池之间通过水管和第三水泵连接，第二沉淀池后侧设有过滤池，第二沉淀池与过滤池之间通过水管和第四水泵连接，过滤池内设有过滤层，过滤池后侧设有消毒池，消毒池后侧设有排水管，排水管上设有排水管阀门，第一沉淀池底部设有第一污泥阀门，第一污泥阀门通过管道与第一污泥泵连接，第一污泥泵通过管道与沼气池连接，第二沉淀池底部设有第二污泥阀门，第二污泥阀门通过管道与第二污泥泵连接，第二污泥泵通过管道与沼气池连接。
作为本实用新型进一步的方案：所述粗滤沉砂池内设有粗栅格。
作为本实用新型进一步的方案：所述第一沉淀池底部为斜坡形结构，第二沉淀池底部为斜坡结构。
作为本实用新型进一步的方案：所述生物处理池内为膜生物反应器。
作为本实用新型进一步的方案：所述过滤层从上至下分别包括细砂过滤层、活性炭过滤层和双控制膜陶瓷过滤层。
作为本实用新型进一步的方案：所述消毒池内采用红外线消毒。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，通过过滤沉淀和生物反应的方式对生活废水进行过滤净化，同时对净化后水流进行消毒，是经过处理后的生活废水直接可以循环利用，节约了水资源，同时使用生活废水内垃圾和沉淀污泥进行沼气发酵，及解决了固定垃圾和污泥二次污染的问题又得到了沼气能源。
