申请日2017.01.25
公开(公告)日2017.10.31
IPC分类号C02F9/10
摘要
本实用新型公开了一种含油乳液废水处理系统，包括一收集池，用于存储收集的含油乳液废水;一袋式过滤装置，用于过滤所述收集池中的含油乳液废水;一过滤液箱，用于存储经所述袋式过滤装置过滤后的含油乳液废水;一增压泵，用于抽取和增压所述过滤液箱中的含油乳液废水;一超滤膜装置，用于对所述增压泵抽取的含油乳液废水进行再次过滤，得到净化用水和浓缩液;一浓缩液收集箱和一综合水池，分别用于收集所述净化用水和浓缩液。
权利要求书
1.一种含油乳液废水处理系统，其特征在于：包括
一收集池，用于存储收集的含油乳液废水;
一袋式过滤装置，用于过滤所述收集池中的含油乳液废水;
一过滤液箱，用于存储经所述袋式过滤装置过滤后的含油乳液废水;
一增压泵，用于抽取和增压所述过滤液箱中的含油乳液废水;
一超滤膜装置，用于对所述增压泵抽取的含油乳液废水进行再次过滤，得到净化用水和浓缩液;
一浓缩液收集箱和一综合水池，分别用于收集所述净化用水和浓缩液。
2.根据权利要求1所述的含油乳液废水处理系统，其特征在于：所述袋式过滤装置通过一污水提升泵抽取所述收集池中的含油乳液废水。
3.根据权利要求1所述的含油乳液废水处理系统，其特征在于：所述增压泵与所述超滤膜装置之间还设有一加热装置，所述加热装置为所述含油乳液废水加热。
4.根据权利要求1所述的含油乳液废水处理系统，其特征在于：所述超滤膜装置包括一陶瓷超滤膜。
5.根据权利要求4所述的含油乳液废水处理系统，其特征在于：所述陶瓷超滤膜包括一支撑层、一过渡层以及一分离层，所述过渡层设于所述支撑层与所述分离层之间。
6.根据权利要求5所述的含油乳液废水处理系统，其特征在于：所述支撑层的材料包括氧化铝、氧化锆、氧化钛和氧化硅中的至少一种。
7.根据权利要求5所述的含油乳液废水处理系统，其特征在于：所述支撑层含有多个第一透孔，所述第一透的孔径为6μm，所述支撑层的孔隙率为30%~65%。
8.根据权利要求7所述的含油乳液废水处理系统，其特征在于：所述过渡层含有多个第二透孔，所述第二透孔的孔径小于所述第一透孔的孔径，所述过渡层的孔隙率为30%~40%;所述过渡层的厚度为20μm ~60μm。
9.根据权利要求8所述的含油乳液废水处理系统，其特征在于：所述分离层含有多个第三透孔，所述第三透孔的孔径小于所述第二透孔的孔径，所述分离层的厚度为3μm ~10μm，所述分离层的孔隙率为40%~55%。
10.根据权利要求1所述的含油乳液废水处理系统，其特征在于：还包括一清洗系统，用于对所述超滤膜装置进行清洗。
说明书
一种含油乳液废水处理系统
技术领域
本实用新型涉及领域，具体为一种含油乳液废水处理系统。
背景技术
在生产制造过程中，会有废水产生，怎样处理这些废水，是当今需要重视和研究的课题。尤其是涉及到无机化工行业中的硝酸钠废水、硫酸钠废水、造纸废水、氯化钠废水等;有机化工行业：染料、合成、食品、制药等;冶炼行业：炼钢、镍精矿粉、硫精矿粉、焦油脱酚等;其他：污泥废水、废渣废水、等。
随着工业化生产的日益加快，环境保护和水资源再利用已经提上新的日程。目前，虽有许多废水处理系统，但大多造价昂贵，而且对设备的要求过高，占用场地面积大。由于这些问题的存在，现有的工厂难以配置较为适用的废水处理系统，而导致环境污染日益严重。而现有的废水简易的处理系统，废水处理达不到再次利用的要求，难以将处理后的废水回收再次利用，而且会导致生产成本的增加。而且由于废水处理后的污水一般含有油性物质，难以去除，难以达到使用要求。
发明内容
本实用新型的目的是：提供一种含油乳液废水处理系统，解决现有技术中，在废水或污水处理过程中的，油液难以分离和去除的问题或者说油液难以高效去除的问题。

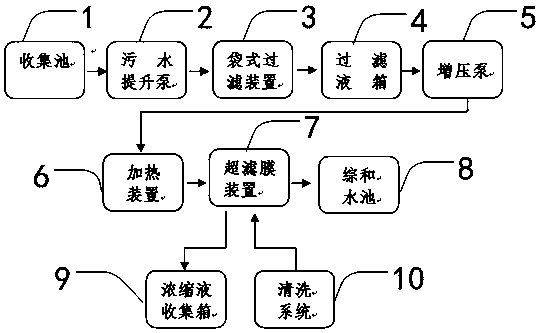

实现上述目的的技术方案是：一种含油乳液废水处理系统，包括
一收集池，用于存储收集的含油乳液废水;
一袋式过滤装置，用于过滤所述收集池中的含油乳液废水;
一过滤液箱，用于存储经所述袋式过滤装置过滤后的含油乳液废水;
一增压泵，用于抽取和增压所述过滤液箱中的含油乳液废水;
一超滤膜装置，用于对所述增压泵抽取的含油乳液废水进行再次过滤，得到净化用水和浓缩液;
一浓缩液收集箱和一综合水池，分别用于收集所述净化用水和浓缩液。
所述袋式过滤装置通过一污水提升泵抽取所述收集池中的含油乳液废水。
所述增压泵与所述超滤膜装置之间还设有一加热装置，所述加热装置为所述含油乳液废水加热。
所述超滤膜装置包括一陶瓷超滤膜。
所述陶瓷超滤膜包括一支撑层、一过渡层以及一分离层，所述过渡层设于所述支撑层与所述分离层之间。
所述支撑层的材料包括氧化铝、氧化锆、氧化钛和氧化硅中的至少一种。
所述支撑层含有多个第一透孔，所述第一透的孔径为6μm，所述支撑层的孔隙率为30%~65%。
所述过渡层含有多个第二透孔，所述第二透孔的孔径小于所述第一透孔的孔径，所述过渡层的孔隙率为30%~40%;所述过渡层的厚度为20μm ~60μm。
所述分离层含有多个第三透孔，所述第三透孔的孔径小于所述第二透孔的孔径，所述分离层的厚度约为3μm ~10μm，所述分离层的孔隙率为40%~55%。
所述的含油乳液废水处理系统还包括一清洗系统，用于对所述超滤膜装置进行清洗。
本实用新型的优点是：本实用新型的含油乳液废水处理系统，保证工业废水能够循环再利用，而且降低成本，以多工序多循环的处理方式，来对废水进行多层级的处理，使处理后的废水达到标准的再次利用的要求;通过超滤膜装置能够高效的去除含油乳液废水中的油性物质
