申请日2017.01.25
公开(公告)日2017.09.15
IPC分类号C02F9/08
摘要

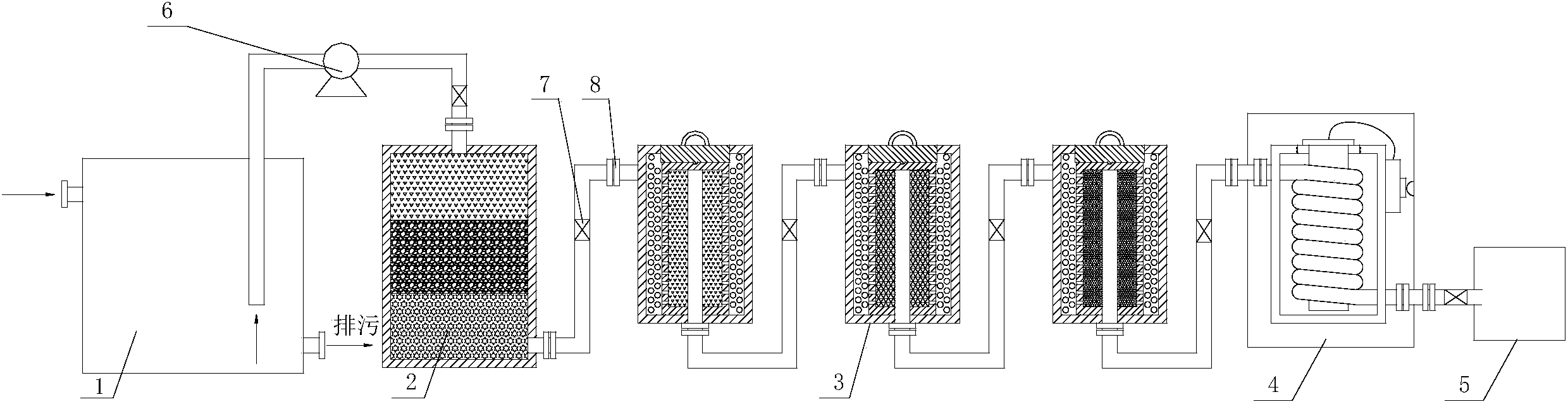

本实用新型涉及一种简易水处理装置，包括沉淀池、过滤箱、过滤桶、紫外杀菌箱、水泵、储水箱，沉淀池、过滤箱、若干过滤桶、紫外杀菌箱依次通过管道连接，沉淀池与过滤箱之间设有水泵，所述的过滤箱内从上至下依次设有活性炭过滤层、石英砂过滤层、麦饭石过滤层，过滤箱顶部设有进水孔，底部侧面设有出水孔，出水孔依次与若干过滤桶相连接;所述的过滤桶上部设有进水口，底部设有出水口，进水口切向设置在过滤桶上部;末端的过滤桶与紫外杀菌箱相连接。优点是：经沉淀池初步沉淀的水由水泵抽取到过滤箱的进水口，经过滤箱进行初步过滤再由过滤桶进行层层过滤，最终通过紫外杀菌箱进行杀菌达到饮用标准。
权利要求书
1.一种简易水处理装置，其特征在于，包括沉淀池、过滤箱、过滤桶、紫外杀菌箱、水泵、储水箱，沉淀池、过滤箱、若干过滤桶、紫外杀菌箱依次通过管道连接，沉淀池与过滤箱之间设有水泵，所述的过滤箱内从上至下依次设有活性炭过滤层、石英砂过滤层、麦饭石过滤层，过滤箱顶部设有进水孔，底部侧面设有出水孔，出水孔依次与若干过滤桶相连接;所述的过滤桶上部设有进水口，底部设有出水口，进水口切向设置在过滤桶上部;末端的过滤桶与紫外杀菌箱相连接;
所述的紫外杀菌箱包括内壳、外壳、进水管、出水管、紫外线灯、石英管道;进水管一端与过滤桶相连，进水管另一端依次与石英管道、出水管、储水箱相连接;内壳顶部通过螺纹连接有灯座，紫外线灯与灯座固定，石英管道设置在内壳内部，石英管道为螺旋形，并与紫外线灯套接，内壳外壁上固定有控制紫外线灯的开关按钮;开关按钮通过设置在外壳内壁的凸起触发;进水管与出水管固定在外壳上。
2.根据权利要求1所述的一种简易水处理装置，其特征在于，所述的过滤箱与沉淀池之间、过滤箱与过滤桶之间、过滤桶与紫外杀菌箱之间连接有阀门。
3.根据权利要求1所述的一种简易水处理装置，其特征在于，所述的过滤箱的进水孔、出水孔的连接管道上设有法兰;过滤桶的进水口、出水口的连接管道上设有法兰。
4.根据权利要求1所述的一种简易水处理装置，其特征在于，所述的过滤桶为纤维活性炭过滤桶、颗粒活性炭过滤桶、阳离子交换树脂过滤桶、纳米催化杀菌过滤桶的两种或两种以上。
5.根据权利要求1所述的一种简易水处理装置，其特征在于，所述的过滤桶包括外套筒、内套筒、顶盖、过滤层、纱网层、陶瓷颗粒、支撑网管，所述的外套筒上部切向设有进水口，顶盖通过螺纹与外套筒连接，顶盖底部中心设有突起，内套筒顶部设有与突起相匹配的凹槽，所述的内套筒外壁上设有透水孔，外套筒与内套筒之间形成的腔体内设有陶瓷颗粒，透水孔外径小于陶瓷颗粒的外径;内套筒由外至内依次设有纱网层、过滤层、纱网层、支撑网管，所述的过滤层为纤维活性炭过滤层、颗粒活性炭过滤层、阳离子交换树脂过滤层或纳米催化杀菌过滤层。
6.根据权利要求5所述的一种简易水处理装置，其特征在于，所述的顶盖上设有手柄。
7.根据权利要求1所述的一种简易水处理装置，其特征在于，所述的紫外线灯和水泵由充电电池供电。
说明书
一种简易水处理装置
技术领域
本实用新型涉及一种简易水处理装置。
背景技术
在较为落后的地区，饮用水比较不易获得，无自来水厂供水，仅靠简单的处理，如沉淀，然后就直接饮用，对水中的细菌、虫卵及病毒不能达到真正的过滤和灭活作用。
现有技术中，申请号：201520530255.9，公开了一种杀菌净水器，其主要针对处理后的自来水进行深处理，主要采用多层过滤方式，再利用紫外线光纤进行杀菌处理，最终实现饮用标准，此种方法无法适用于户外直饮用水需求。
发明内容
为克服现有技术的不足，本实用新型的目的是提供一种简易水处理装置，结构简单，方便维护，可直接将户外水源处理为饮用水。
为实现上述目的，本实用新型通过以下技术方案实现：
一种简易水处理装置，包括沉淀池、过滤箱、过滤桶、紫外杀菌箱、水泵、储水箱，沉淀池、过滤箱、若干过滤桶、紫外杀菌箱依次通过管道连接，沉淀池与过滤箱之间设有水泵，所述的过滤箱内从上至下依次设有活性炭过滤层、石英砂过滤层、麦饭石过滤层，过滤箱顶部设有进水孔，底部侧面设有出水孔，出水孔依次与若干过滤桶相连接;所述的过滤桶上部设有进水口，底部设有出水口，进水口切向设置在过滤桶上部;末端的过滤桶与紫外杀菌箱相连接;
所述的紫外杀菌箱包括内壳、外壳、进水管、出水管、紫外线灯、石英管道;进水管一端与过滤桶相连，进水管另一端依次与石英管道、出水管、储水箱相连接;内壳顶部通过螺纹连接有灯座，紫外线灯与灯座固定，石英管道设置在内壳内部，石英管道为螺旋形，并与紫外线灯套接，内壳外壁上固定有控制紫外线灯的开关按钮;开关按钮通过设置在外壳内壁的凸起触发;进水管与出水管固定在外壳上。
所述的过滤箱与沉淀池之间、过滤箱与过滤桶之间、过滤桶与紫外杀菌箱之间连接有阀门。
所述的过滤箱的进水孔、出水孔的连接管道上设有法兰;过滤桶的进水口、出水口的连接管道上设有法兰。
所述的过滤桶为纤维活性炭过滤桶、颗粒活性炭过滤桶、阳离子交换树脂过滤桶、纳米催化杀菌过滤桶的两种或两种以上。
所述的过滤桶包括外套筒、内套筒、顶盖、过滤层、纱网层、陶瓷颗粒、支撑网管，所述的外套筒上部切向设有进水口，顶盖通过螺纹与外套筒连接，顶盖底部中心设有突起，内套筒顶部设有与突起相匹配的凹槽，所述的内套筒外壁上设有透水孔，外套筒与内套筒之间形成的腔体内设有陶瓷颗粒，透水孔外径小于陶瓷颗粒的外径;内套筒由外至内依次设有纱网层、过滤层、纱网层、支撑网管，所述的过滤层为纤维活性炭过滤层、颗粒活性炭过滤层、阳离子交换树脂过滤层或纳米催化杀菌过滤层。
所述的顶盖上设有手柄。
所述的紫外线灯和水泵由充电电池供电。
与现有技术相比，本实用新型的有益效果是：
经沉淀池初步沉淀的水由水泵抽取到过滤箱的进水口，经过滤箱进行初步过滤再由过滤桶进行层层过滤，最终通过紫外杀菌箱进行杀菌达到饮用标准。前置过滤箱可对水进行初步过滤，延长后续的过滤桶的使用寿命，降低本装置的使用成本;各个部件通过法兰连接，方便现场组装，安装方便，便于运输;过滤桶采用螺纹连接内外套筒方便相关过滤部件更换;过滤桶内外套筒之间设置陶瓷颗粒，可实现套筒的自清洁，延长滤芯的清洗周期，进水口切向设置可提高水流的轴向流速，进而增大陶瓷颗粒对内外套筒筒壁的摩擦频率，使得其上的污泥分散，防止污泥堵塞在透水孔。突起和凹槽的配合可方便定位内外套筒。采用紫外杀菌箱，安装方便、使用寿命长，无需经常更换杀菌装置零部件;石英管道能够承受一定的水压，能够保持较好的紫外线穿透和杀菌效果;石英管道采用螺旋形结构并套设在紫外线灯上，使水流充分得到紫外线照射，增加照射时间，有效的增强紫外杀菌效果，处理后的水在石英管道内没有滞留，照射时间相同，灭菌一致性较好。紫外线灯和水泵由充电电池供电，可方便野外或无市电临时供水。
