新型农村污水处理装置与方法

　　申请日2017.02.07

　　公开(公告)日2017.05.31

　　IPC分类号C02F9/14

　　摘要

　　本发明实施例提供了一种新型农村污水处理装置及方法，所述装置包括：生物反应池、生物附着器、过滤膜组件、水泵、污水消毒设备和PLC控制模块;生物附着器直径大于所述生物反应池深度，其被可旋转的转动杆沿轴向贯穿，转动杆带动生物附着器在生物反应池内旋转;生物附着器表面及内部依附有微生物;水泵放置于生物反应池外，水泵进水口通过抽水管路与放置于生物反应池内的过滤膜组件的出水口连通，水泵的出水口与出水管路相连通;污水消毒设备的消毒药剂出口通过消毒剂加药管路与出水管路连通;PLC控制模块分别与水泵、污水消毒设备电连接。使用本装置处理污水，可以降低污水处理成本。

　　权利要求书

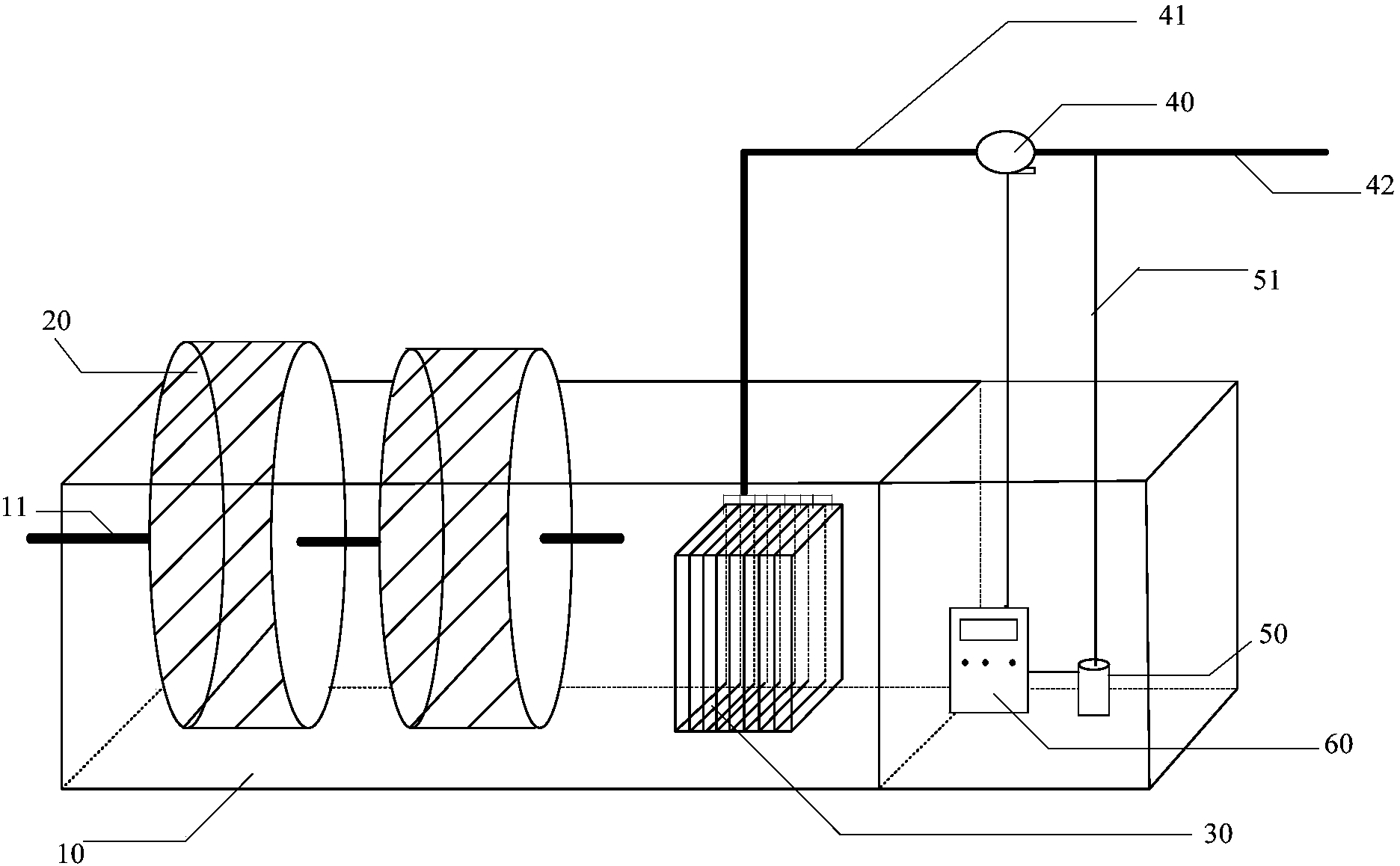

　　1.一种新型农村污水处理装置，其特征在于，所述装置包括：生物反应池、生物附着器、过滤膜组件、水泵、污水消毒设备和PLC控制模块;

　　所述生物附着器直径大于所述生物反应池深度，其被水平或倾斜放置的可旋转的转动杆沿轴向贯穿，所述转动杆带动所述生物附着器在所述生物反应池内旋转;所述生物附着器表面及内部依附有微生物;所述微生物包括好氧微生物、厌氧微生物以及缺氧微生物;

　　所述水泵放置于所述生物反应池外，所述水泵的进水口通过抽水管路与放置于所述生物反应池内的所述过滤膜组件的出水口连通，所述水泵的出水口与出水管路相连通;

　　所述污水消毒设备的消毒药剂出口通过消毒剂加药管路与所述出水管路连通;

　　所述PLC控制模块分别与所述水泵、所述污水消毒设备电连接。

　　2.根据权利要求1所述的装置，其特征在于，所述转动杆安插从动齿轮，所述从动齿轮通过与其相齿合的齿条与安插主齿轮的旋转电机相连接;所述旋转电机放置于所述生物反应池外且与所述PLC控制模块电连接。

　　3.根据权利要求1所述的装置，其特征在于，所述过滤膜组件中的过滤膜为微滤膜。

　　4.根据权利要求1所述的装置，其特征在于，所述生物附着器由带有窗口的附着器外壁和内伸舌叶构成;

　　所述附着器外壁上密集地分布所述窗口，各窗口边缘分别与一个所述内伸舌叶的一端相连接，各内伸舌叶另一端在所述附着器外壁的中心轴汇聚连接。

　　5.根据权利要求1所述的装置，其特征在于，所述装置置于壳体内，所述壳体上方设置空气输送口。

　　6.根据权利要求1所述的装置，其特征在于，所述污水消毒设备为加氯机。

　　7.根据权利要求1所述的装置，其特征在于，所述装置还包括水量调节池，所述水量调节池设置于污水预先流经的格栅井与所述生物反应池之间;

　　所述水量调节池内放置液位计和污水泵，所述液位计、所述污水泵分别与所述PLC控制模块电连接，所述液位计监测所述调节池内污水量，所述污水泵将污水抽送至所述生物反应池。

　　8.一种新型农村污水处理方法，其特征在于，所述方法应用于如权利要求1-6任一项所述的污水处理装置，所述方法包括：

　　使污水流入生物附着器所在的生物反应池;

　　将所述生物附着器旋转，以使得所述生物附着器表面的好氧微生物轮流接触污水和空气，对污水进行初级净化处理;

　　使初级净化后的污水在所述生物反应池停留预设时间，以使得初级净化后的污水渗透至所述生物附着器内部，进而所述生物附着器内部的厌氧微生物以及缺氧微生物对初级净化后的污水进行再净化;

　　再净化后的污水通过过滤膜组件进行过滤处理;

　　通过水泵将过滤处理后的污水从过滤膜组件的出水口排出，并通过污水消毒设备消毒。

　　9.根据权利要求8所述的方法，其特征在于，所述装置还包括水量调节池，所述水量调节池设置于污水预先流经的格栅井与所述生物反应池之间;

　　所述水量调节池内放置液位计和污水泵，所述液位计、所述污水泵分别与所述PLC控制模块电连接;所述方法还包括：

　　当污水经过格栅井流入所述水量调节池后，通过液位计监测所述水量调节池内的水位，当水位超过预设数值时，开启污水泵，将污水从所述水量调节池输送至所述生物反应池。

　　说明书

　　一种新型农村污水处理装置与方法

　　技术领域

　　本发明涉及水资源净化技术领域，特别是涉及一种新型农村污水处理装置与方法。

　　背景技术

　　未经处理污水的排放，严重影响生态环境以及人类身体健康。举例来说，全国农村每年产生生活污水约80多亿吨，而96%的村庄没有排水渠道和污水处理系统，导致大量生活污水未经处理肆意排放，上述污水流入河流中将破坏河流生态平衡，流入地下水将破坏地下饮用水的水质。

　　针对上述问题，现有技术普遍通过向生活污水中投入微生物的方式净化水质，微生物需要的氧气通过曝气风机以曝气的方式提供。

　　但是，现有技术中的曝气风机耗费过多电能，导致污水处理过程成本过高。

　　发明内容

　　本发明实施例的目的在于提供一种新型农村污水处理装置与方法，以降低污水处理成本。具体技术方案如下：

　　第一方面，本发明实施例提供了一种新型农村污水处理装置，所述装置包括：生物反应池、生物附着器、过滤膜组件、水泵、污水消毒设备和PLC控制模块;

　　所述污水消毒设备的消毒药剂出口通过消毒剂加药管路与所述出水管路连通;

　　所述PLC控制模块分别与所述水泵、所述污水消毒设备电连接。

　　在一种可选实施方式中，所述转动杆安插从动齿轮，所述从动齿轮通过与其相齿合的齿条与安插主齿轮的旋转电机相连接;所述旋转电机放置于所述生物反应池外且与所述PLC控制模块电连接。

　　在一种可选实施方式中，所述过滤膜组件中的过滤膜为微滤膜。

　　在一种可选实施方式中，所述生物附着器由带有窗口的附着器外壁和内伸舌叶构成;

　　所述附着器外壁上密集地分布所述窗口，各窗口边缘分别与一个所述内伸舌叶的一端相连接，各内伸舌叶另一端在所述附着器外壁的中心轴汇聚连接。

　　在一种可选实施方式中，所述装置置于壳体内，所述壳体上方设置空气输送口。

　　在一种可选实施方式中，所述污水消毒设备为加氯机。

　　在一种可选实施方式中，所述装置还包括水量调节池，所述水量调节池设置于污水预先流经的格栅井与所述生物反应池之间;

　　所述水量调节池内放置液位计和污水泵，所述液位计、所述污水泵分别与所述PLC控制模块电连接，所述液位计监测所述水量调节池内污水量，所述污水泵将污水抽送至所述生物反应池。

　　第二方面，本发明实施例还提供了一种新型农村污水处理方法，所述方法应用于本发明实施例所提供的污水处理装置，所述方法包括：
