申请日2017.02.07
公开(公告)日2017.05.31
IPC分类号C02F9/02; B01D36/04
摘要
一种高性能自来水除污泥杂质设备，其特征是，包括沉淀池、抽泥泵、滑轨、自来水污水处理装置，沉淀池上连通有入口管道，沉淀池的上部通过出口管道与污水处理装置连通，入口管道和出口管道上分别设置有入口隔离阀和出口隔离阀;沉淀池上方设置有一滑轨，抽泥泵固定在机架上，机架通过在滑轨上滚动的滑轮带动做水平运动，抽泥泵的入口管道插入沉淀池的底部，滑轮由安装在机架上的行走电机驱动转动。
权利要求书
1.一种高性能自来水除污泥杂质设备，其特征是，包括沉淀池、抽泥泵、滑轨、自来水污水处理装置，沉淀池上连通有入口管道，沉淀池的上部通过出口管道与污水处理装置连通，入口管道和出口管道上分别设置有入口隔离阀和出口隔离阀;沉淀池上方设置有一滑轨，抽泥泵固定在机架上，机架通过在滑轨上滚动的滑轮带动做水平运动，抽泥泵的入口插入沉淀池的底部，滑轮由安装在机架上的行走电机驱动转动;
自来水污水处理装置包括自来水污水泵、第一自来水过滤装置和第二自来水过滤装置;第一自来水过滤装置包括第一自来水过滤壳体、由电机驱动旋转的旋转式滤网、软性刷、超磁致控制装置和第一自来水过滤活塞，第一自来水过滤壳体的左侧与自来水污水泵的出口管道连通，旋转式粗滤网设置在第一自来水过滤壳体内的左端，其为不锈钢制成的圆筒式多孔滤网;
第一自来水过滤壳体的顶部与第二自来水过滤装置的第二自来水过滤壳体之间通过管道连接，该管道与第一自来水过滤壳体之间的连接口称为自来水过滤装置第二接口，自来水过滤装置第一接口与自来水过滤装置第二接口在同一水平位置;第一自来水过滤壳体的截面为矩形状，在第一自来水过滤壳体的上表面固接有自来水精密滤网过滤器，自来水精密滤网过滤器的出口与自来水污水泵的入口连通，其入口与第一自来水过滤壳体的顶部连通，其连接口称为自来水过滤装置第一接口，在自来水精密滤网过滤器与自来水污水泵入口的管道之间还设置有指向自来水污水泵入口的逆止阀;
在第一自来水过滤壳体内，位于旋转式粗滤网的上方和下方分别设置有上固定板和下固定板，软性刷固接在上固定板和下固定板朝向旋转式粗滤网的一侧，当旋转式滤网转动时，软性刷对旋转式粗滤网的滤网孔上的过多杂挂物进行清理，防止滤网堵塞;超磁致控制装置整体设置在自来水过滤装置第一接口和自来水过滤装置第二接口之间，其包括圆筒状的自来水控制装外壳、自来水控制装置内壳、自来水过滤装置驱动线圈、自来水过滤装置超磁致伸缩棒、第一自来水过滤遮挡块和第二自来水过滤遮挡块，自来水过滤装置驱动线圈容纳在自来水控制装外壳和自来水控制装置内壳之间形成的封闭良好的环形容纳腔中，自来水过滤装置超磁致伸缩棒整体贯穿于自来水控制装置内壳，自来水控制装置内壳的左右两端设置有开口，自来水控制装置内壳的中部向内凸起一圈卡位体，自来水过滤装置超磁致伸缩棒的中部设置有使用时卡合在卡位体上的环形凹槽;
环形凹槽和卡位体的设置能够有效保证自来水过滤装置超磁致伸缩棒伸缩时的中心位置不变;自来水过滤装置超磁致伸缩棒的两端分别固接有螺纹杆，第一自来水过滤遮挡块的右侧与第二自来水过滤遮挡块的左侧均固接有螺纹套，使用时螺纹杆旋接入螺纹套中，通过调节旋入的位置能够调节第一自来水过滤遮挡块和第二自来水过滤遮挡块的初始位置;在自来水过滤装置第二接口上方的管道内，相对地设置有一个自来水过滤装置发光二极管和一个自来水过滤装置光敏电阻，用于检测自来水过滤装置第二接口出来的污水的浑浊度;
第一自来水过滤壳体上还固接有电连接盒，自来水过滤装置光敏电阻和自来水过滤装置驱动线圈分别电连接于电连接盒内，自来水过滤装置驱动线圈、自来水过滤装置光敏电阻和直流电源串联构成回路，自来水过滤装置驱动线圈上还旁路连接有旁路可调电阻，旁路可调电阻用于调节自来水过滤装置驱动线圈电流对自来水过滤装置光敏电阻阻值变化的敏感程度，该回路上还设置有隔离开关。
2.根据权利要求1所述的一种高性能自来水除污泥杂质设备，其特征是，该设备工作时，首先打开入口隔离阀，关闭出口隔离阀，待沉淀池的水位上升到满水位时，关闭入口隔离阀，等待淤泥充分沉淀后，驱动行走电机并启动抽泥泵，则机架和抽泥泵整体在水平上一边运动一边进行抽泥，当运动到淤泥池的一端尽头时，行走电机反转，反向进行抽泥;在抽泥泵启动的同时，打开出口隔离阀，上层经过沉淀后的污水进入到污水处理装置进行进一步的处理。
3.根据权利要求2所述的一种高性能自来水除污泥杂质设备，其特征是，抽泥泵抽出的淤泥排放到淤泥罐中。
4.根据权利要求3所述的一种高性能自来水除污泥杂质设备，其特征是，所述滑轮2个，每个滑轮配置1个行走电机，2个行走电机同步动作。
5.根据权利要求4所述的一种高性能自来水除污泥杂质设备，其特征是，第一自来水过滤遮挡块和第二自来水过滤遮挡块靠近第一自来水过滤壳体内表面的一侧还敷设有复合尼龙制成的耐磨层;当运行人员想改变第一自来水过滤遮挡块和第二自来水过滤遮挡块的初始位置时，可以通过调节螺纹杆旋入第一和第二遮挡块螺纹套的长度来实现。
说明书
一种高性能自来水除污泥杂质设备
技术领域
本发明涉及自来水厂领域，具体涉及一种高性能自来水除污泥杂质设备。
背景技术
在原水的处理过程中会产生不溶性固体沉淀，以及由原水中的微小尘粒聚集形成的泥团，这些物质会在原水处理池的池底形成一层污泥。这些污泥若不及时除去，不但会响新注入原水的质量，给后续原水处理增加难度，而且这些污泥长时间在池底堆积会产生难闻性气味或有害物质，给自来水的质量带来一定的安全隐患。
发明内容
针对上述问题，本发明提供一种高性能自来水除污泥杂质设备。
本发明的目的采用以下技术方案来实现：

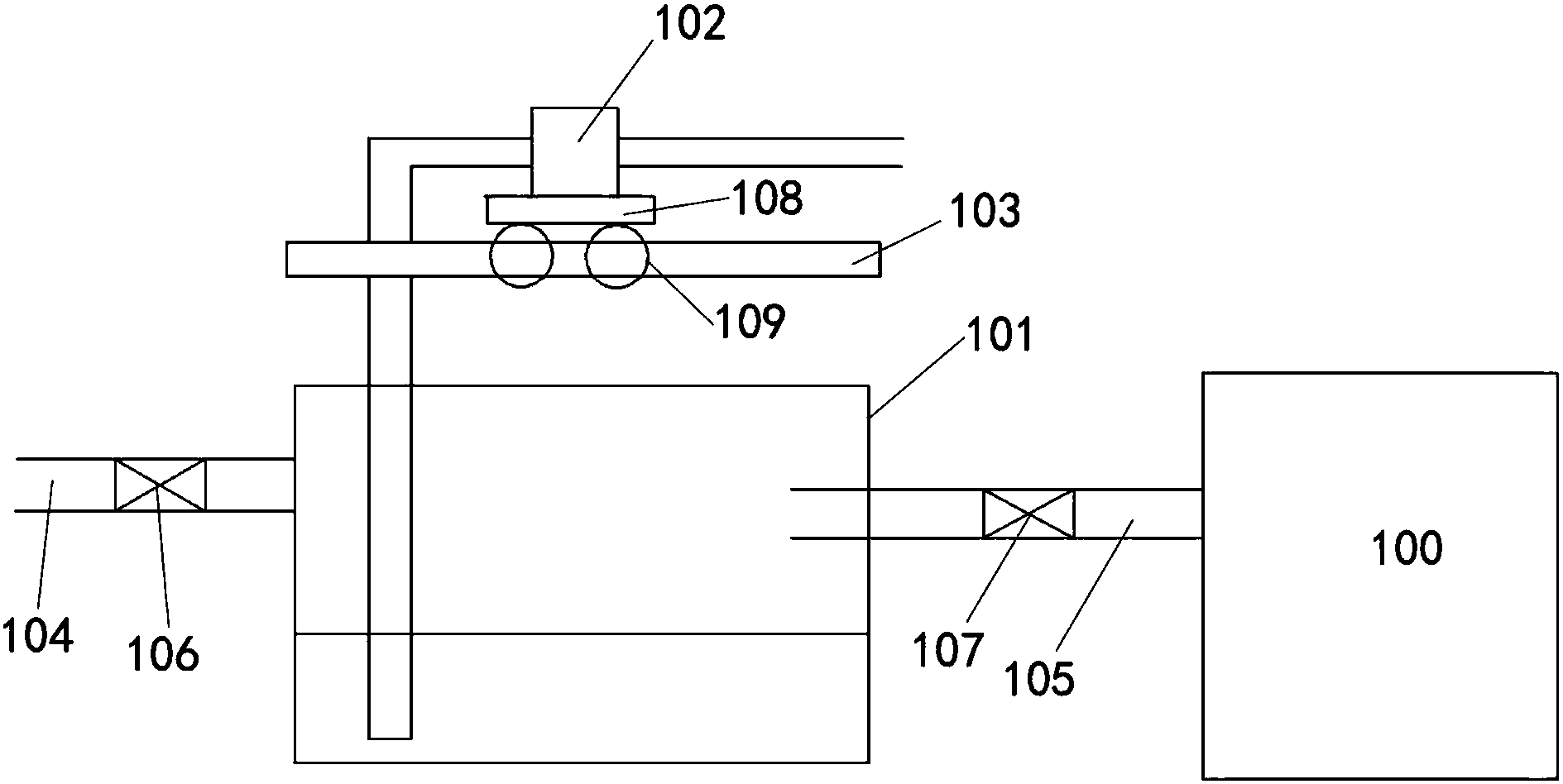

一种高性能自来水除污泥杂质设备，包括沉淀池、抽泥泵、滑轨、自来水污水处理装置，沉淀池上连通有入口管道，沉淀池的上部通过出口管道与污水处理装置连通，入口管道和出口管道上分别设置有入口隔离阀和出口隔离阀;沉淀池上方设置有一滑轨，抽泥泵固定在机架上，机架通过在滑轨上滚动的滑轮带动做水平运动，抽泥泵的入口插入沉淀池的底部，滑轮由安装在机架上的行走电机驱动转动;
自来水污水处理装置包括自来水污水泵、第一自来水过滤装置和第二自来水过滤装置;第一自来水过滤装置包括第一自来水过滤壳体、由电机驱动旋转的旋转式滤网、软性刷、超磁致控制装置和第一自来水过滤活塞，第一自来水过滤壳体的左侧与自来水污水泵的出口管道连通，旋转式粗滤网设置在第一自来水过滤壳体内的左端，其为不锈钢制成的圆筒式多孔滤网;
第一自来水过滤壳体的顶部与第二自来水过滤装置的第二自来水过滤壳体之间通过管道连接，该管道与第一自来水过滤壳体之间的连接口称为自来水过滤装置第二接口，自来水过滤装置第一接口与自来水过滤装置第二接口在同一水平位置;第一自来水过滤壳体的截面为矩形状，在第一自来水过滤壳体的上表面固接有自来水精密滤网过滤器，自来水精密滤网过滤器的出口与自来水污水泵的入口连通，其入口与第一自来水过滤壳体的顶部连通，其连接口称为自来水过滤装置第一接口，在自来水精密滤网过滤器与自来水污水泵入口的管道之间还设置有指向自来水污水泵入口的逆止阀;
在第一自来水过滤壳体内，位于旋转式粗滤网的上方和下方分别设置有上固定板和下固定板，软性刷固接在上固定板和下固定板朝向旋转式粗滤网的一侧，当旋转式滤网转动时，软性刷对旋转式粗滤网的滤网孔上的过多杂挂物进行清理，防止滤网堵塞;超磁致控制装置整体设置在自来水过滤装置第一接口和自来水过滤装置第二接口之间，其包括圆筒状的自来水控制装外壳、自来水控制装置内壳、自来水过滤装置驱动线圈、自来水过滤装置超磁致伸缩棒、第一自来水过滤遮挡块和第二自来水过滤遮挡块，自来水过滤装置驱动线圈容纳在自来水控制装外壳和自来水控制装置内壳之间形成的封闭良好的环形容纳腔中，自来水过滤装置超磁致伸缩棒整体贯穿于自来水控制装置内壳，自来水控制装置内壳的左右两端设置有开口，自来水控制装置内壳的中部向内凸起一圈卡位体，自来水过滤装置超磁致伸缩棒的中部设置有使用时卡合在卡位体上的环形凹槽;
环形凹槽和卡位体的设置能够有效保证自来水过滤装置超磁致伸缩棒伸缩时的中心位置不变;自来水过滤装置超磁致伸缩棒的两端分别固接有螺纹杆，第一自来水过滤遮挡块的右侧与第二自来水过滤遮挡块的左侧均固接有螺纹套，使用时螺纹杆旋接入螺纹套中，通过调节旋入的位置能够调节第一自来水过滤遮挡块和第二自来水过滤遮挡块的初始位置;在自来水过滤装置第二接口上方的管道内，相对地设置有一个自来水过滤装置发光二极管和一个自来水过滤装置光敏电阻，用于检测自来水过滤装置第二接口出来的污水的浑浊度;
第一自来水过滤壳体上还固接有电连接盒，自来水过滤装置光敏电阻和自来水过滤装置驱动线圈分别电连接于电连接盒内，自来水过滤装置驱动线圈、自来水过滤装置光敏电阻和直流电源串联构成回路，自来水过滤装置驱动线圈上还旁路连接有旁路可调电阻，旁路可调电阻用于调节自来水过滤装置驱动线圈电流对自来水过滤装置光敏电阻阻值变化的敏感程度，该回路上还设置有隔离开关。
