申请日2017.01.25
公开(公告)日2017.11.03
IPC分类号C02F1/24; C02F1/40
摘要
本实用新型公开了一种污水净化处理设备，包括钢筋混凝土立柱、钢筋混凝土井字梁、净化池托盘、环形走道、气浮净化池和旋转螺旋撇渣器，所述钢筋混凝土立柱支撑设置在钢筋混凝土井字梁下面，且所述钢筋混凝土立柱与钢筋混凝土井字梁一体浇筑，所述钢筋混凝土井字梁上托取设置有净化池托盘，所述净化池托盘外围设置有环形走道，所述气浮净化池设置在净化池托盘上，所述气浮净化池的旋转驱动装置与旋转螺旋撇渣器驱动连接。本实用新型结构简单，占地面小，结构稳定，使用寿命长，污水处理效果明显。
权利要求书

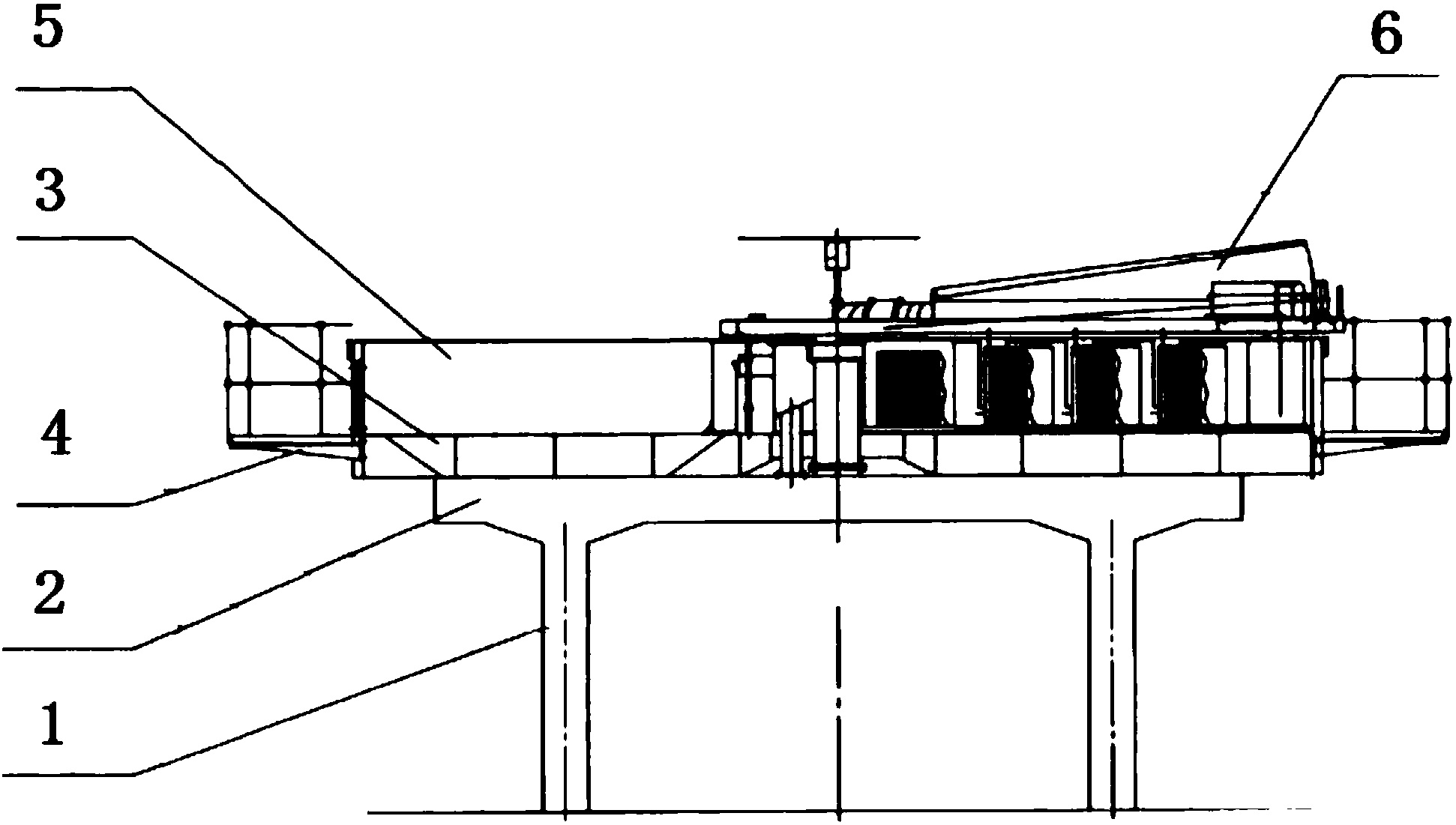

1.污水净化处理设备，其特征在于：包括钢筋混凝土立柱(1)、钢筋混凝土井字梁(2)、净化池托盘(3)、环形走道(4)、气浮净化池(5)和旋转螺旋撇渣器(6)，所述钢筋混凝土立柱(1)支撑设置在钢筋混凝土井字梁(2)下面，且所述钢筋混凝土立柱(1)与钢筋混凝土井字梁(2)一体浇筑，所述钢筋混凝土井字梁(2)上托取设置有净化池托盘(3)，所述净化池托盘(3)外围设置有环形走道(4)，所述气浮净化池(5)设置在净化池托盘(3)上，所述气浮净化池(5)的旋转驱动装置与旋转螺旋撇渣器(6)驱动连接。
2.根据权利要求1所述的污水净化处理设备，其特征在于：所述钢筋混凝土井字梁(2)包括主梁框架(21)和辅助梁框架(22)，所述主梁框架(21)呈“井”字形浇筑设置，所述辅助梁框架(22)呈“口”字形浇筑设置，且所述辅助梁框架(22)设置在主梁框架(21)的中间，且所述辅助梁框架(22)的四个端角分别与主梁框架(21)的四条边框的中点处一体浇筑设置连接。
3.根据权利要求2所述的污水净化处理设备，其特征在于：所述辅助梁框架(22)的辅助梁的横截面尺寸小于或等于主梁框架(21)的主梁的横截面尺寸。
4.根据权利要求3所述的污水净化处理设备，其特征在于：所述主梁框架(21)和辅助梁框架(22)的上表面处于同一平面。
5.根据权利要求1所述的污水净化处理设备，其特征在于：所述气浮净化池(5)的池深不小于600mm。
6.根据权利要求5所述的污水净化处理设备，其特征在于：所述气浮净化池(5)的池深范围600mm～850mm。
说明书
污水净化处理设备
技术领域
本实用新型属于污水处理设备技术领域。
背景技术
气浮机污水处理设备是溶气系统在水中产生大量的微细气泡，使空气以高度分散的微小气泡形式附着在悬浮物颗粒上，造成密度小于水的状态，利用浮力原理使其浮在水面，从而实现固-液分离的水处理设备。气浮机分为超效浅层气浮机，涡凹气浮机，平流式气浮机。目前在给水、工业废水和城市污水处理方面都有应用。气浮机优点在于它固-液分离设备具有投资少、占地面极小、自动化程度高、操作管理方便等特点。
发明内容
发明目的：为了克服现有技术中存在的不足，本实用新型提供一种污水净化处理设备，结构简单，占地面小，结构稳定，使用寿命长，污水处理效果明显。
技术方案：为实现上述目的，本实用新型的技术方案如下：
污水净化处理设备，包括钢筋混凝土立柱、钢筋混凝土井字梁、净化池托盘、环形走道、气浮净化池和旋转螺旋撇渣器，所述钢筋混凝土立柱支撑设置在钢筋混凝土井字梁下面，且所述钢筋混凝土立柱与钢筋混凝土井字梁一体浇筑，所述钢筋混凝土井字梁上托取设置有净化池托盘，所述净化池托盘外围设置有环形走道，所述气浮净化池设置在净化池托盘上，所述气浮净化池的旋转驱动装置与旋转螺旋撇渣器驱动连接。
进一步的，所述钢筋混凝土井字梁包括主梁框架和辅助梁框架，所述主梁框架呈“井”字形浇筑设置，所述辅助梁框架呈“口”字形浇筑设置，且所述辅助梁框架设置在主梁的中间，且所述辅助梁的四个端角分别与主梁框架的四条边框的中点处一体浇筑设置连接。
进一步的，所述辅助梁框架的辅助梁的横截面尺寸小于或等于主梁框架的主梁的横截面尺寸。
进一步的，所述主梁框架和辅助梁框架的上表面处于同一平面。
进一步的，所述气浮净化池的池深不小于600mm。
进一步的，所述气浮净化池的池深范围600mm～850mm。
有益效果：本实用新型结构简单，占地面小，结构稳定，使用寿命长，污水处理效果明显;尤其净化池托盘底部采用钢筋混凝土井字梁的结构，具体该井字梁为包括主梁框架和辅助梁框架，主梁框架呈“井”字形浇筑设置，辅助梁框架呈“口”字形浇筑设置，且辅助梁框架设置在主梁的中间，且辅助梁的四个端角分别与主梁框架的四条边框的中点处一体浇筑设置连接，稳定性极高，可以满足本实用新型长期用于污水处理的承托。
