申请日2017.02.07
公开(公告)日2017.08.25
IPC分类号B01F13/10; B01F15/00
摘要

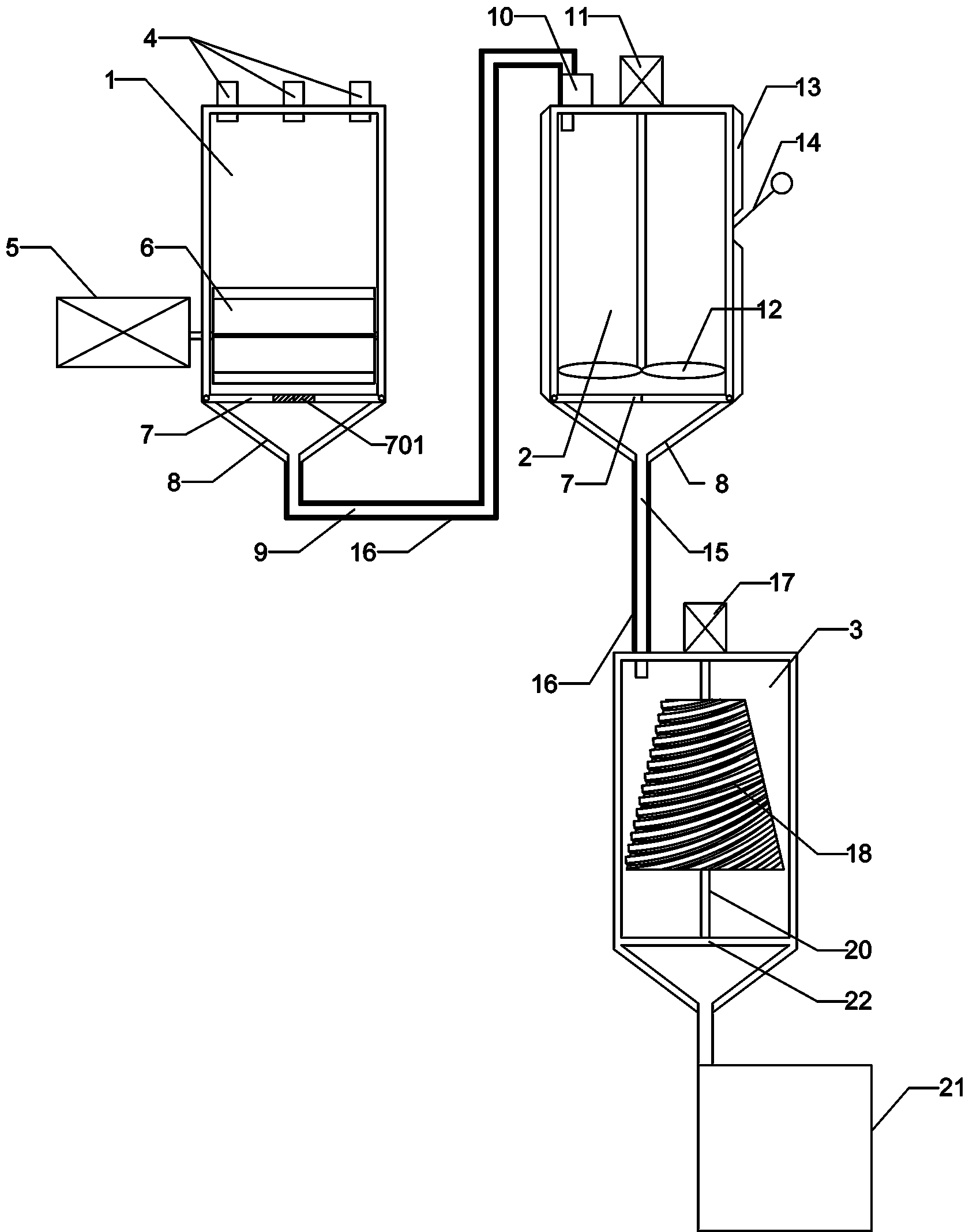

一种粉性水处理剂生产加工装置，包括混合仓、干燥仓和粉碎仓，混合仓顶端设有进料口，混合仓一侧设有第一电机，第一电机的转轴上设有第一搅拌叶片，混合仓下端与干燥仓顶面之间通过输料管道连接，输料管道上设有负压罗茨风机;干燥仓顶面上设有第二电机，第二电机的转轴一端上设有第二搅拌叶片，干燥仓外壁上还包裹设有加热套;干燥仓的下料端与粉碎仓顶面之间通过出料管连接，粉碎仓顶面上设有第三电机，第三电机与设置在粉碎仓内的圆台形螺纹柱连接，粉碎仓下方设有成品收集箱。采用上述结构，实现了连贯的粉性水处理剂生产加工，不仅解决了现有技术中，干燥不彻底的问题，同时保证了原料混合均匀，提升粉碎效果，从而达到提高产品质量的目的。
权利要求书
1.一种粉性水处理剂生产加工装置，包括混合仓(1)、干燥仓(2)和粉碎仓(3)，其特征是：混合仓(1)顶端设有进料口(4)，混合仓(1)一侧设有第一电机(5)，第一电机(5)的转轴水平方向穿过混合仓(1)侧壁并伸入混合仓(1)内，第一电机(5)位于混合仓(1)内的转轴上设有第一搅拌叶片(6)，混合仓(1)下端为下料端(8)，下料端(8)与干燥仓(2)顶面之间通过输料管道(9)连接，输料管道(9)上设有负压罗茨风机(10);
干燥仓(2)顶面上设有第二电机(11)，第二电机(11)的转轴伸入干燥仓(2)内，且第二电机(11)位于干燥仓(2)内的转轴一端上设有第二搅拌叶片(12)，干燥仓(2)外壁上还包裹设有加热套(13);
干燥仓(2)的下料端(8)与粉碎仓(3)顶面之间通过出料管(15)连接，粉碎仓(3)顶面上设有第三电机(17)，第三电机(17)伸入粉碎仓(3)内，且与设置在粉碎仓(3)内的圆台形螺纹柱(18)连接，粉碎仓(3)下方设有成品收集箱(21)。
2.根据权利要求1所述的一种粉性水处理剂生产加工装置，其特征在于：所述的混合仓(1)和干燥仓(2)内在靠近下端的位置上均设有底板(7)，底板(7)由两块铰接在仓壁上的板组成，且两块板相接触的位置上均设有电磁线圈(701)。
3.根据权利要求1所述的一种粉性水处理剂生产加工装置，其特征在于：所述的下料端(8)采用锥形结构，下料端(8)水面截面外接圆直径由上至下逐渐减小。
4.根据权利要求1所述的一种粉性水处理剂生产加工装置，其特征在于：所述的干燥仓(2)上还设有温度传感器(14)，温度传感器(14)的感应探头设置在干燥仓(2)内。
5.根据权利要求1所述的一种粉性水处理剂生产加工装置，其特征在于：所述的输料管道(9)和出料管(15)的外壁上均设有加热层(16)，加热层(16)为电热丝。
6.根据权利要求1所述的一种粉性水处理剂生产加工装置，其特征在于：所述的圆台形螺纹柱(18)的截面直径由上至下逐渐增大。
7.根据权利要求1所述的一种粉性水处理剂生产加工装置，其特征在于：所述的粉碎仓(3)内还设有转轴固定板(22)，第三电机(17)的转轴(20)位于粉碎仓(3)内的一端固定在转轴固定板(22)上。
8.根据权利要求7所述的一种粉性水处理剂生产加工装置，其特征在于：所述的转轴固定板(22)包括外环(223)，外环(223)内设有轴承(221)，轴承(221)通过至少两根三棱柱(222)固定在外环(223)的圆心位置上，转轴(20)固定在轴承(221)上。
9.根据权利要求8所述的一种粉性水处理剂生产加工装置，其特征在于：所述的外环(223)的顶面为倾斜面，由外向内向下倾斜;
所述的三棱柱(222)顶面为倾斜面，由中心向两侧向下倾斜。
说明书
一种粉性水处理剂生产加工装置
技术领域
本实用新型涉及水处理剂生产设备领域，特别是一种粉性水处理剂生产加工装置。
背景技术
现有的粉性水处理剂生产包括混料、干燥、粉碎三个步骤，但现有的生产过程中，其混料不均匀，干燥效率慢、效果差，粉碎不彻底，大大降低了成品的质量，现有的专利“一种高效碱性水处理剂粉末生产系统”(公告号为CN204881000U)，公开了一种用于水处理剂粉末干燥的装置，但其干燥过程中，粉末原料依旧处于堆积状态，仍然存在粉末堆内部的粉末干燥不彻底的情况。
发明内容
本实用新型所要解决的技术问题是提供一种粉性水处理剂生产加工装置，实现了连贯的粉性水处理剂生产加工，不仅解决了现有技术中，干燥不彻底的问题，同时保证了原料混合均匀，提升粉碎效果，从而达到提高产品质量的目的。
为解决上述技术问题，本实用新型所采用的技术方案是：一种粉性水处理剂生产加工装置，包括混合仓、干燥仓和粉碎仓，混合仓顶端设有进料口，混合仓一侧设有第一电机，第一电机的转轴水平方向穿过混合仓侧壁并伸入混合仓内，第一电机位于混合仓内的转轴上设有第一搅拌叶片，混合仓下端为下料端，下料端与干燥仓顶面之间通过输料管道连接，输料管道上设有负压罗茨风机;
干燥仓顶面上设有第二电机，第二电机的转轴伸入干燥仓内，且第二电机位于干燥仓内的转轴一端上设有第二搅拌叶片，干燥仓外壁上还包裹设有加热套;
干燥仓的下料端与粉碎仓顶面之间通过出料管连接，粉碎仓顶面上设有第三电机，第三电机伸入粉碎仓内，且与设置在粉碎仓内的圆台形螺纹柱连接，粉碎仓下方设有成品收集箱。
优选的方案中，所述的混合仓和干燥仓内在靠近下端的位置上均设有底板，底板由两块铰接在仓壁上的板组成，且两块板相接触的位置上均设有电磁线圈。
优选的方案中，所述的下料端采用锥形结构，下料端水面截面外接圆直径由上至下逐渐减小。
优选的方案中，所述的干燥仓上还设有温度传感器，温度传感器的感应探头设置在干燥仓内。
优选的方案中，所述的输料管道和出料管的外壁上均设有加热层，加热层为电热丝。
优选的方案中，所述的圆台形螺纹柱的截面直径由上至下逐渐增大。
优选的方案中，所述的粉碎仓内还设有转轴固定板，第三电机的转轴位于粉碎仓内的一端固定在转轴固定板上。
优选的方案中，所述的转轴固定板包括外环，外环内设有轴承，轴承通过至少两根三棱柱固定在外环的圆心位置上，转轴固定在轴承上。
优选的方案中，所述的外环的顶面为倾斜面，由外向内向下倾斜;
所述的三棱柱顶面为倾斜面，由中心向两侧向下倾斜。
本实用新型所提供的一种粉性水处理剂生产加工装置，通过采用上述结构，具有以下有益效果：
(1)利用水平轴向转动的搅拌叶片进行物料混合，使得多种原料之间的混合能够更加充分，从而提升最终成品的质量;
(2)在进行加热干燥的同时，利用搅拌叶片进行物料搅拌，避免了物料堆积导致的物料堆内部的物料无法快速干燥的情况，加快了干燥效率，同时物料在管道内传输的过程中，物料处于分散状态，在传输管道外设置加热层，能够进一步提升物料的干燥效率及质量;
(3)粉碎仓内设置圆台状的粉碎柱，实现了对物料的高效粉碎，提升了产品质量。
