申请日2017.01.25
公开(公告)日2017.11.24
IPC分类号D06F39/08
摘要
本实用新型公开了洗衣机废水收集器，其特征在于，由进水管、水箱、水流检测器、水泵、控制器、智能开关、连接管、泄水口、泄水收集器、排水管构成，其所述的水流检测器安装在进水管上，其所述的进水管连接与水泵的一端，其所述的水泵的上方设有控制器和智能开关，其所述的水泵通过连接管与水箱连接，其所述的水箱的内侧设有泄水口，其所述的泄水口的外侧设有泄水收集器，其所述的泄水收集器的末端设有排水管。
权利要求书

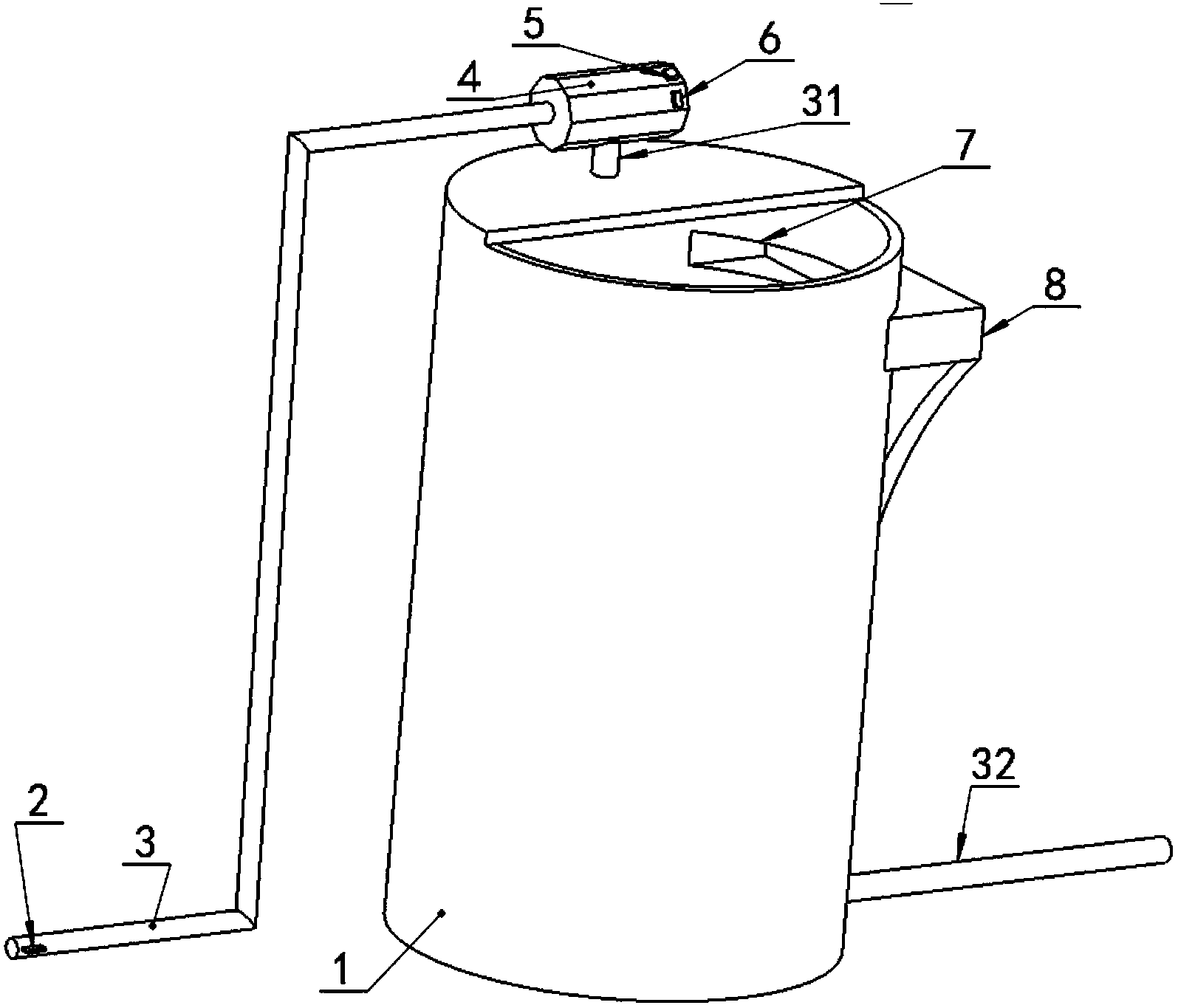

1.洗衣机废水收集器，其特征在于，包含水流检测器(2)，所述水流检测器(2)安装在进水管(3)上，所述进水管(3)连接与水泵(4)的一端，所述水泵(4)的上方设有控制器(5)和智能开关(6)，所述水泵(4)通过连接管(31)与水箱(1)连接，所述水箱(1)的内侧设有泄水口(7)，所述泄水口(7)的外侧设有泄水收集器(8)，所述泄水收集器(8)的末端设有排水管(32)。
2.如权利要求1所述的洗衣机废水收集器，其特征在于，所述的泄水口(7)为长条圆弧口。
3.如权利要求1所述的洗衣机废水收集器，其特征在于，所述的泄水收集器(8)一端与泄水口(7)连接，紧贴水箱(1)的外壁，另一端连接排水管(32)，所述泄水收集器(8)呈倒八字状，越往下口径越小。
4.如权利要求1所述的洗衣机废水收集器，其特征在于，所述水泵(4)位于水箱(1)的半圆形箱盖上，所述水箱(1)其形状为圆柱形。
说明书
洗衣机废水收集器
技术领域
本实用新型涉及洗衣机废水收集器。
背景技术
现在洗衣机是人人家庭都有的一种必备家电，因为，生活节奏加快和科技化的到来，人们习惯了使用洗衣机代替手洗，可是，洗衣机的废水其实可以重复利用，提高水的利用率对环保有这很大的帮助。
实用新型内容
本实用新型为了弥补现有技术的缺陷，提供了一种可以方便人们使用的洗衣机废水收集器
本实用新型是通过如下技术方案实现的：
洗衣机废水收集器，包含水流检测器，所述水流检测器安装在进水管上，所述进水管连接与水泵的一端，所述水泵的上方设有控制器和智能开关，所述水泵通过连接管与水箱连接，所述水箱的内侧设有泄水口，所述泄水口的外侧设有泄水收集器，所述泄水收集器的末端设有排水管。
作为优选，所述的泄水口为长条圆弧口。
作为优选，所述的泄水收集器一端与泄水口连接，紧贴水箱的外壁，另一端连接排水管，所述泄水收集器呈倒八字状，越往下口径越小。
作为优选，所述水泵位于水箱的半圆形箱盖上，所述水箱其形状为圆柱形。
本实用新型的有益效果是：可以自动收集废水，同时过多的废水可以被自动排出。
