申请日2017.02.07
公开(公告)日2017.09.19
IPC分类号C02F9/04
摘要
本实用新型公开了一种基于跳汰理论的污水处理设备，包括固定底座，所述固定底座左上方固定连接有电机座，所述电机座上方固定连接有电机，电机输出端固定连接有转轮，所述转轮外侧转动固定连接有连杆，连杆外端转动连接有摇杆，所述固定底座右侧上方固定连接有立柱，摇杆右端与立柱顶部转动连接;固定底座中部上方固定连接有支架，所述支架上方连接有上腔体，上腔体下侧密封连接有弹性隔膜。与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，成本低廉，能够处理被重金属和杂质双重污染的水源，滤网、冲孔板与过滤层能很好地过滤水中微小杂质，此外过滤层还能吸收水中的重金属，一物两用，节约了成本，值得推广。
权利要求书
1.一种基于跳汰理论的污水处理设备，包括固定底座，其特征在于，所述固定底座左上方固定连接有电机座，所述电机座上方固定连接有电机，电机输出端固定连接有转轮，所述转轮外侧转动固定连接有连杆，连杆外端转动连接有摇杆，所述固定底座右侧上方固定连接有立柱，摇杆右端与立柱顶部转动连接;固定底座中部上方固定连接有支架，所述支架上方连接有上腔体，上腔体下侧密封连接有弹性隔膜，所述弹性隔膜下端密封连接有下动锥体，摇杆中部与下动锥体前侧固定连接，所述上腔体中部固定连接有冲孔板，冲孔板向右侧倾斜布置，冲孔板上方放置有一级过滤层，所述一级过滤层上方放置有二级过滤层，所述二级过滤层上方放置有三级过滤层，上腔体右侧固定连接有出水口，所述上腔体左侧中部固定连接有进水管，所述进水管中部连接有过滤网，进水管顶部固定连接有进水漏斗，所述进水漏斗位于上腔体上方。
2.根据权利要求1所述的一种基于跳汰理论的污水处理设备，其特征在于，所述上腔体下端为锥形。
3.根据权利要求1或2所述的一种基于跳汰理论的污水处理设备，其特征在于，所述下动锥体底部固定连接有排料管，所述排料管中部连接有阀门。
4.根据权利要求1所述的一种基于跳汰理论的污水处理设备，其特征在于，所述一级过滤层材质为沸石，所述二级过滤层材质为麦饭石，三级过滤层材质为活性炭。
5.根据权利要求1所述的一种基于跳汰理论的污水处理设备，其特征在于，所述出水口倾斜布置。
6.根据权利要求1或4所述的一种基于跳汰理论的污水处理设备，其特征在于，所述一级过滤层、二级过滤层和三级过滤层中的介质颗粒尺寸依次减小。
说明书
一种基于跳汰理论的污水处理设备
技术领域
本实用新型涉及一种污水处理设备，具体是一种基于跳汰理论的污水处理设备。
背景技术
随着工业化进程的不断推进，水资源大量消耗，产生的污水也越来越多，如何处理、利用污水成为了一个亟待解决的问题，污水其不仅会对水源、土壤等环境造成污染，而且通过食物链的富集作用还会最终进入人体，从而对人体健康造成危害;现有的污水进行处理的方法包括传统的物理法和化学法，以及新生的生物处理法;但采用化学法常常会带来二次污染，而生物处理法其处理成本较高，且后续的处理也较为复杂。
为此中国专利(授权公告：CN205803207U)公开了一种污水处理装置，虽说该装置能对污水进行处理，但是该装置同时采用了紫外线发生器与曝气器，曝气器提高水中氧气含量便于水中微生物活动，从而通过生物法处理污水，然后紫外线发生器对微生物有较强的杀死作用，因而该装置处理污水的效果较差，为此本领域技术人员提出了一种基于跳汰理论的污水处理设备，以解决上述背景中提出的问题。
实用新型内容
本实用新型的目的在于提供一种基于跳汰理论的污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

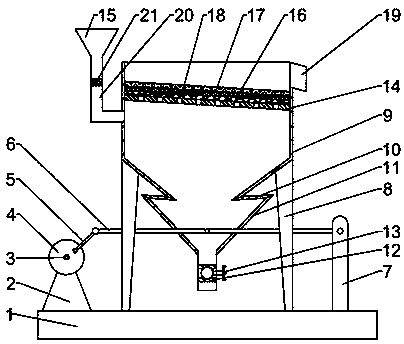

一种基于跳汰理论的污水处理设备，包括固定底座，所述固定底座左上方固定连接有电机座，所述电机座上方固定连接有电机，电机输出端固定连接有转轮，所述转轮外侧转动固定连接有连杆，连杆外端转动连接有摇杆，所述固定底座右侧上方固定连接有立柱，摇杆右端与立柱顶部转动连接;固定底座中部上方固定连接有支架，所述支架上方连接有上腔体，上腔体下侧密封连接有弹性隔膜，所述弹性隔膜下端密封连接有下动锥体，摇杆中部与下动锥体前侧固定连接，所述上腔体中部固定连接有冲孔板，冲孔板向右侧倾斜布置，冲孔板上方放置有一级过滤层，所述一级过滤层上方放置有二级过滤层，所述二级过滤层上方放置有三级过滤层，上腔体右侧固定连接有出水口，所述上腔体左侧中部固定连接有进水管，所述进水管中部连接有过滤网，进水管顶部固定连接有进水漏斗，所述进水漏斗位于上腔体上方。
作为本实用新型进一步的方案：所述上腔体下端为锥形。
作为本实用新型再进一步的方案：所述下动锥体底部固定连接有排料管，所述排料管中部连接有阀门。
作为本实用新型再进一步的方案：所述一级过滤层材质为沸石，所述二级过滤层材质为麦饭石，三级过滤层材质为活性炭。
作为本实用新型再进一步的方案：所述出水口倾斜布置。
作为本实用新型再进一步的方案：所述一级过滤层、二级过滤层和三级过滤层中的介质颗粒尺寸依次减小。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，成本低廉，能够处理被重金属和杂质双重污染的水源，滤网、冲孔板与过滤层能很好地过滤水中微小杂质，此外过滤层还能吸收水中的重金属，一物两用，节约了成本，值得推广。
