申请日2017.03.24
公开(公告)日2017.08.08
IPC分类号C02F3/04; C02F3/30; B01D53/84
摘要
一种利用滴滤处理污水与臭气的方法和装置，其特征在于：由缺氧滴滤段、气室、集水斗、好氧滴滤段组成，所述缺氧滴滤段和好氧滴滤段均设置整装除磷填料和散装填料，在整装除磷填料顶部均设有滴滤喷头，缺氧滴滤段滴滤喷头与进水管连接，填料底部由穿孔承托板承托，好氧滴滤段滴滤喷头通过管道和阀门连接集水斗;所述气室分为进气室和出气室，臭气由进气管进入进气室，出气室设有出气管和内循环气管;所述好氧滴滤段外壁设置有风管，其正下方是集水室，底部设有出水管和回流水管，回流水管与进水管连接。本发明的优点是：在装置中通入浓度高的臭气，构成缺氧环境，去除臭气方法安全可靠，处理污水脱氮除磷效果好，可实现污水、臭气的处理。
权利要求书

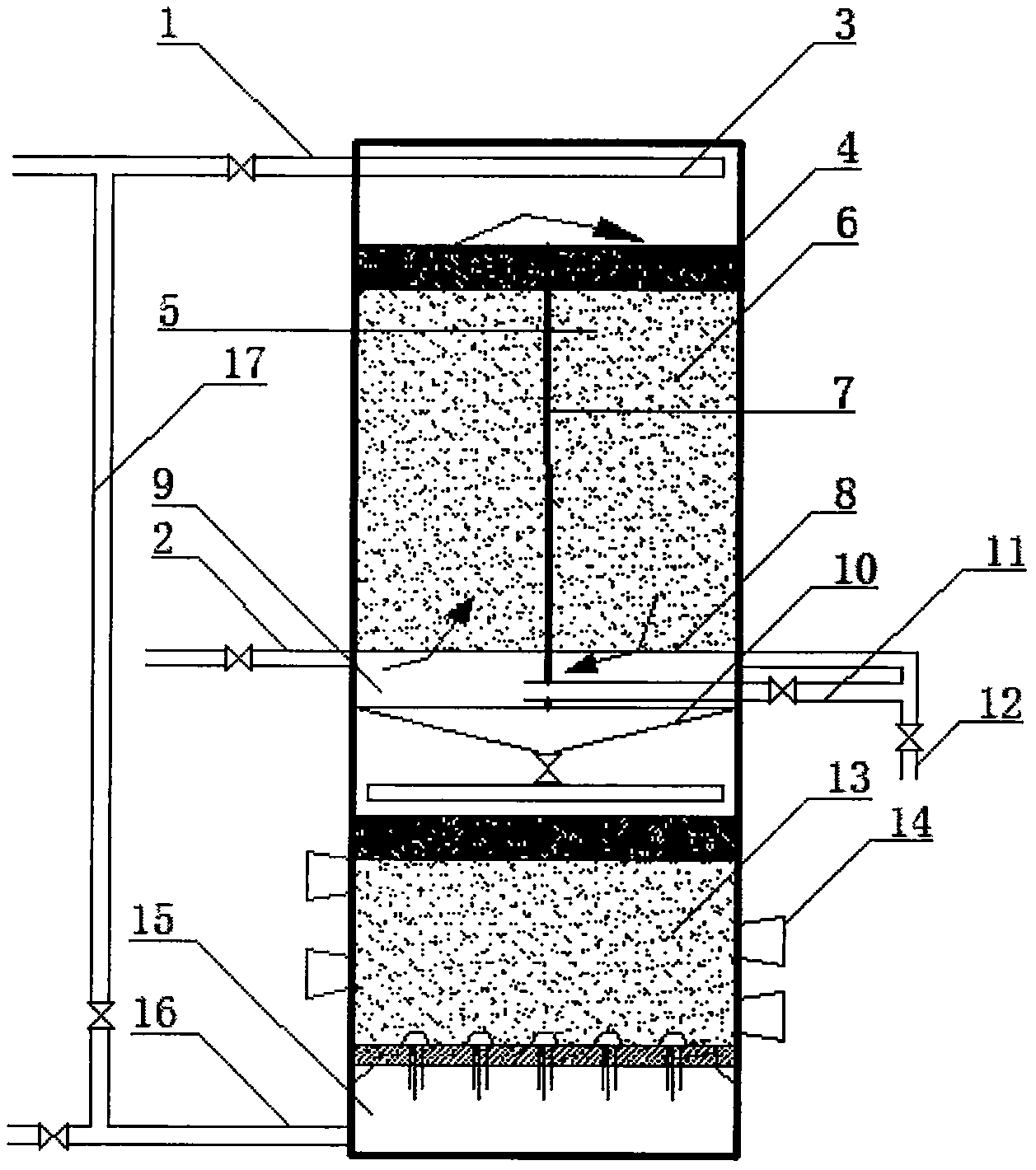

1.一种利用滴滤处理污水与臭气的方法和装置，其特征在于：由缺氧滴滤段(5)、气室(9)、集水斗(10)、好氧滴滤段(13)组成，所述缺氧滴滤段(5)和好氧滴滤段(13)均设置整装除磷填料(4)和散装填料(6)，在整装除磷填料(4)顶部均为滴滤喷头(3);所述缺氧滴滤段滴滤喷头(3)与进水管(1)连接，填料底部由穿孔承托板(8)承托;所述好氧滴滤段滴滤喷头通过管道和阀门连接集水斗(10)，好氧滴滤段(13)外壁设置有风管(14)，对立交错设置，其正下方是集水室(15)，底部设有出水管(16)，回流水管(17)与进水管(1)连接完成回流;所述气室(9)分布在中部，分为进气室和出气室，由进气管(1)进气，穿孔承托板(8)向上布气进入填料，出气室设有出气管(12)和内循环气管(11)，布气室和出气室由内循环气管(11)连通，两气室中间为隔板(7)，分隔气室的同时也把好氧滴滤段散装填料分隔成两部分，臭气在缺氧滴滤段内进行循环处理。
2.根据权利要求1所述的一种利用滴滤处理污水与臭气的方法和装置，其特征是：臭气进入所述缺氧滴滤段(5)前无需与空气配气，并与好氧滴滤段(13)回流的硝酸盐构成滴滤缺氧环境，在缺氧滴滤段(5)形成以缺氧反硝化菌为主的优势菌属。
3.根据权利要求1所述的一种利用滴滤处理污水与臭气的方法和装置，其特征为：所述集水斗(10)用于收集缺氧滴滤段出水，控制阀门而去控制液面低于进气管(2)、出气管(12)、内循环气管(11)的最低处，同时对臭气进行液封防止与好氧滴滤段(13)空气流通。
4.根据权利要求1所述的一种利用滴滤处理污水与臭气的方法和装置，其特征是：所述好氧滴滤段(13)外壁设置风管(14)，其内外管径大小不同，呈对立交错设置，外管径大与内管径利于受风，竖直对立交错提高纵向充氧效果，形成好氧菌优势菌属。
5.根据权利要求1所述的一种利用滴滤处理污水与臭气的方法和装置，其特征为：所述整装除磷填料(4)由三种或以上除磷效果好解吸率小的填料如树脂、石灰石、沸石以一定配比组成，整装除磷填料定期更换。
说明书
一种利用滴滤处理污水与臭气的方法和装置
技术领域：
本发明专利属于环保设备技术领域，涉及一种利用滴滤处理污水与臭气的方法和装置。
背景技术：
一直以来，生物滴滤池作为一种好氧生物膜技术，在处理污水、臭气中作了大量的研究和实践，其也被认为是一种低耗、高效的污水、臭气处理技术。但是，生物滴滤池处理污水过程中氮磷去除效果有限，处理臭气也因为自然充氧的限制和强制充氧中大量氧气存在的不安全性而限制了其进一步的应用。
发明内容：
为了解决上述问题，本发明专利提供了一种利用滴滤处理污水与臭气的方法和装置。详细说明如下：
由缺氧滴滤段(5)、气室(9)、集水斗(10)、好氧滴滤段(13)组成，所述缺氧滴滤段(5)和好氧滴滤段(13)均设置整装除磷填料(4)和散装填料(6)，在整装除磷填料顶部均为滴滤喷头(3);所述缺氧滴滤段滴滤喷头与进水管(1)连接，填料底部由穿孔承托板(8)承托;所述好氧滴滤段滴滤喷头通过管道和阀门连接集水斗(10)，好氧滴滤段外壁设置有风管(14)，对立交错设置，其正下方是集水室，底部设有出水管(16)，并通过回流水管(17)与进水管(1)连接完成回流;所述气室(9)分布在中部，分为进气室和出气室，由进气管(2)进气，穿孔承托板(8)向上布气进入填料，出气室设有出气管(12)和内循环气管(11)，布气室和出气室由内循环气管(11)连通，中间为隔板(7)，分隔气室的同时也把所述好氧滴滤段散装填料分隔成两部分，臭气在缺氧滴滤段内进行循环处理。
臭气进入所述缺氧滴滤段(5)前无需与空气配气，并与好氧滴滤段(13)回流的硝酸盐构成滴滤缺氧环境，在缺氧滴滤段(5)形成以缺氧反硝化菌为主的优势菌属。
所述集水斗(10)用于收集缺氧滴滤段(5)出水，通过控制阀门控制液面低于进气管(2)、出气管(12)、内循环气管(11)的最低处，同时对臭气进行液封防止与好氧滴滤段(13)空气流通。
所述好氧滴滤段(13)外壁设置有风管(14)，其内外管径大小不同，风管呈对立交错设置，外管径大与内管径利于受风，竖直对立交错风管提高纵向充氧效果，形成好氧菌优势菌属。
所述整装除磷填料(4)由三种或以上除磷效果好解吸率小的填料如树脂、石灰石、沸石以一定配比组成，整装除磷填料定期更换。
本发明有益效果：
1、在该装置中，脱氮与臭气同步处理，利用通入臭气形成缺氧环境，利用进水和臭气为反硝化提供足够电子供体脱氮除臭。
2、好氧滴滤段采用滴滤和交错风管的方式供氧，大幅度节省曝气能耗，降低运行成本，保证出水水质。
3、以硝酸盐或亚硝酸盐替代氧气，无大量氧气存在，安全性高。
4、缺氧滴滤段无自然充氧的限制，以硝酸盐或亚硝酸盐替代氧气，扩散传质效果好。
综上，本发明利用滴滤处理污水与臭气的方法和装置，低成本地实现缺氧脱氮除臭、好氧生物降解、除磷等功能。
