申请日2017.02.14
公开(公告)日2017.12.19
IPC分类号D21F1/66
摘要
本实用新型公开了一种纸机白水处理 系统，属于造纸清洁生产技术领域，所述纸机白水处理系统包括通过管道互相连接的纸机白水槽和多盘过滤机，同时还包括超清白水池、与所述超清白水池连接的喷淋水槽，所述喷淋水槽用于将超清白水池的超清白水对纸机网压部进行喷淋。本实用新型的纸机白水处理系统既可减少纸机白水对环境的污染，又可以减少水资源浪费和降低生产成本。

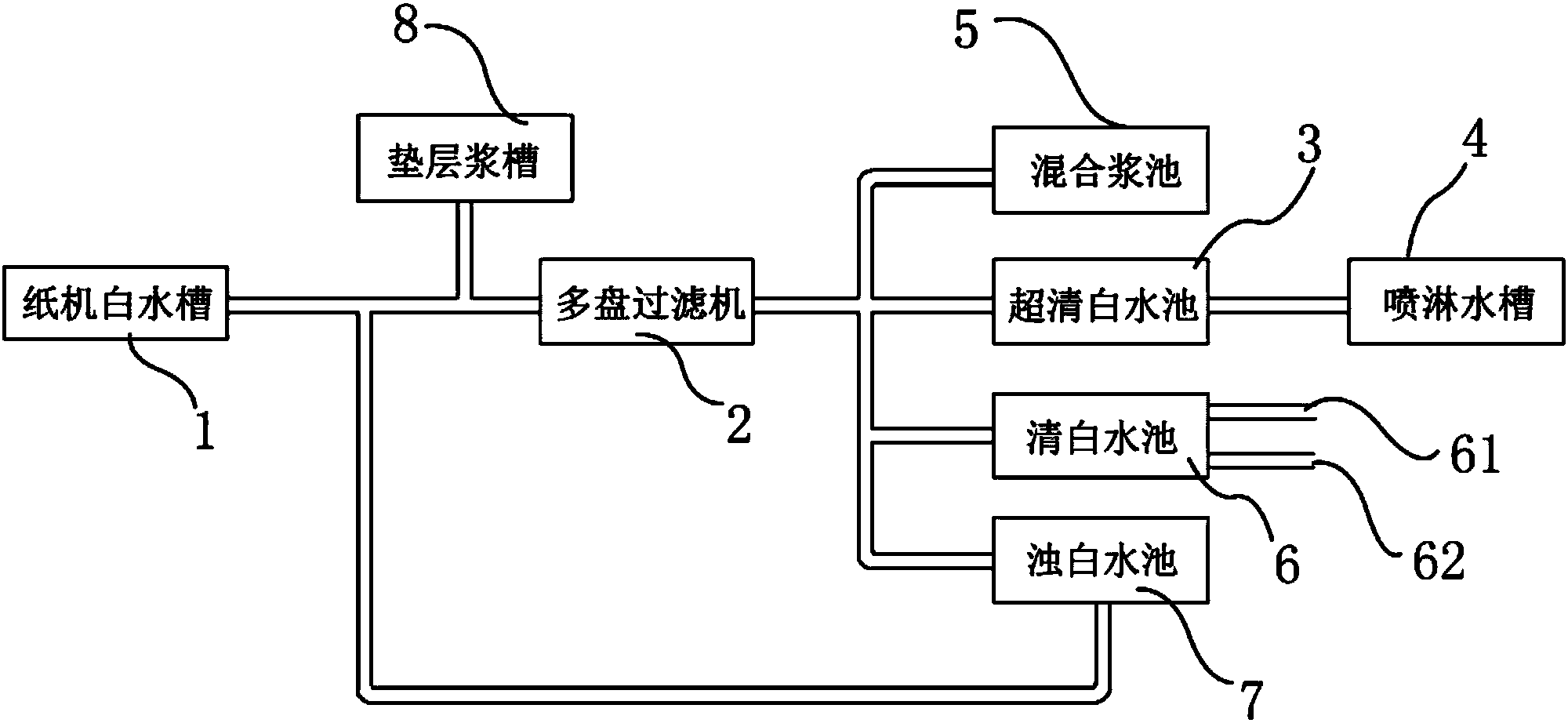

摘要附图
权利要求书
1.一种纸机白水处理系统，包括通过管道互相连接的纸机白水槽和多盘过滤机，其特征在于，所述纸机白水处理系统还包括超清白水池、与所述超清白水池连接的喷淋水槽，所述喷淋水槽用于将超清白水池的超清白水对纸机网压部进行喷淋;所述纸机白水处理系统还包括与所述多盘过滤机分别连接的混合浆池、清白水池和浊白水池，所述混合浆池用于收集回收浆，所述清白水池连接有除渣装置，所述除渣装置用于将清白水池的清白水对浆料进行除渣清洗，所述浊白水池用于收集浊白水;所述清白水池还连接有冲洗管，所述冲洗管用于将清白水池的清白水对碎浆机的纸幅进行冲落。
2.如权利要求1所述的纸机白水处理系统，其特征在于，所述浊白水池与所述纸机白水槽和所述多盘过滤机之间的管道连接。
3.如权利要求1或2所述的纸机白水处理系统，其特征在于，所述纸机白水处理系统还包括垫层浆槽，所述垫层浆槽与所述纸机白水槽和所述多盘过滤机之间的管道连接，所述垫层浆槽为多盘过滤机提供垫层浆。
说明书
一种纸机白水处理系统
技术领域
本实用新型属于造纸清洁生产技术领域，尤其涉及一种纸机白水处理系统。
背景技术
纸机白水指纸张抄造过程中网部、压榨部、真空系脱水产物，含有大量的细小纤维、无机填料悬浮物、化学助剂等溶解性胶体物质。一般未经处理的纸机白水中溶解COD(化学好氧量)和BOD(生化好氧量)指标分别为300～800mg/L和100～300mg/L，悬浮物含量为900～3500mg/L。造纸生产用水的排放量很大，若不加以处理、回收利用，这不仅对环境造成污染，还对水资源造成浪费且提高生产成本。
清洁生产是造纸工业可持续发展的必然趋势，因此有必要对纸机白水进行相关处理和回收利用。
实用新型内容
本实用新型目的在于克服现有技术存在的不足，而提供一种纸机白水处理系统，该纸机白水处理系统能降低纸机白水对环境的污染，同时减少水资源浪费和降低生产成本。
为实现上述目的，本实用新型采取的技术方案为：一种纸机白水处理系统，包括互相连接的纸机白水槽和多盘过滤机，所述纸机白水处理系统还包括超清白水池、与所述超清白水池连接的喷淋水槽，所述喷淋水槽用于将超清白水池的超清白水对纸机网压部进行喷淋。
超清白水池用于收集多盘过滤机分级处理得到的超清白水，超清白水中浆料浓度为0.0025%～0.0035%;超清白水流向喷淋水槽，喷淋水槽中的超清白水再可用于纸机网压部的清洗。
作为上述技术方案的改进，所述纸机白水处理系统还包括与所述多盘过滤机分别连接的混合浆池、清白水池和浊白水池，所述混合浆池用于收集回收浆，回收浆用于纸机的配浆，所述清白水池连接有除渣装置，所述除渣装置用于将清白水池的清白水对浆料进行除渣清洗，所述浊白水池用于收集浊白水。
多盘过滤机将纸机白水分级处理，得到回收浆、清白水和浊白水;纸机白水的浆料浓度为0.15%～0.3%，回收浆中的浆料浓度为3%～4%，清白水中浆料浓度为0.005%～0.01%，浊白水的浆料浓度为0.03%～0.05%;混合浆池用于收集回收浆;清白水池用于收集清白水，清白水流向除渣装置，对纸机流送装置中的浆料进行清洗;浊白水池用于收集浊白水。
作为上述技术方案进一步地改进，所述清白水池还连接有冲洗管，所述冲洗管用于将清白水池的清白水对碎浆机的纸幅进行冲落。清白水池的清白水流向冲落管，冲落管中清白水用于碎浆机的纸幅冲落。
作为上述技术方案进一步地改进，所述浊白水池与所述纸机白水槽和所述多盘过滤机之间的管道连接。浊白水池的浊白水循环流向多盘过滤机，对浊白水进行多次回收，避免浪费。
作为上述技术方案的改进，所述纸机白水处理系统还包括垫层浆槽，所述垫层浆槽与所述纸机白水槽和所述多盘过滤机之间的管道连接，所述垫层浆槽为多盘过滤机提供垫层浆。垫层浆中浆料浓度为3%～4%，将垫层浆与纸机白水进行混合，再流向多盘过滤机;一方面可以避免垫层浆的浪费，另一方面可以增加回收浆中纤维浓度，便于配浆回收。
本实用新型的有益效果在于：本实用新型的纸机白水处理系统设有多盘过滤机，多盘过滤机将纸机白水分级处理，可以得到回收浆、超清白水、清白水和浊白水，回收浆可以直接回用到配浆系统，而含不同浆料浓度的清水可以用于除渣、清洗等。
