申请日2017.02.10
公开(公告)日2017.09.01
IPC分类号B01D35/02; B01D29/01
摘要
本实用新型公开了一种用于出污水 口的初级过滤网架，它涉及污水技术领域;所述套接管的前端安装有连接圈，所述连接圈上均匀的安装有数个锁紧栓，所述套接管的内侧壁上安装有侧密封圈，所述侧密封圈的右端安装有前密封垫，所述套接管的右端安装有出水管，所述出水管的内部倾斜的安装有过滤网，所述过滤网底部的前侧安装有排污管，所述排污管上安装有排污阀，所述过滤网的右侧设置有缓冲板，所述缓冲板的一端与出水管的内底壁连接，所述缓冲板的另一端与安装架的底部连接，所述导向板的一端与安装架的底部连接，所述导向板的另一端与出水管的内底壁连接;本实用新型便于实现快速安装、密封与污水的初次过滤，且无需拆卸清洗，能实现自动集污与排出。

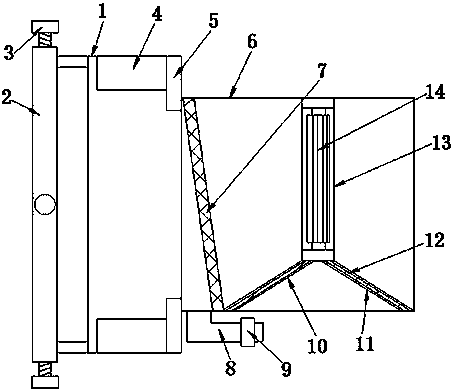

摘要附图
权利要求书
1.一种用于出污水口的初级过滤网架，其特征在于：它包含套接管、连接圈、锁紧栓、侧密封圈、前密封垫、出水管、过滤网、排污管、排污阀、缓冲板、导向板、吸音棉体、安装架、涡轮辊叶;所述套接管的前端安装有连接圈，所述连接圈上均匀的安装有数个锁紧栓，所述套接管的内侧壁上安装有侧密封圈，所述侧密封圈的右端安装有前密封垫，所述套接管的右端安装有出水管，所述出水管的内部倾斜的安装有过滤网，所述过滤网底部的前侧安装有排污管，所述排污管上安装有排污阀，所述过滤网的右侧设置有缓冲板，所述缓冲板的一端与出水管的内底壁连接，所述缓冲板的另一端与安装架的底部连接，所述导向板的一端与安装架的底部连接，所述导向板的另一端与出水管的内底壁连接，所述缓冲板、导向板的内部均安装有吸音棉体，所述安装架安装在出水管的内部，所述安装架内部的上下端均安装有防水式轴承座，所述涡轮辊叶转轴的两端分别安装在两个防水式轴承座内。
2.根据权利要求1所述的一种用于出污水口的初级过滤网架，其特征在于：所述过滤网与出水管的倾斜角度为100-150度。
3.根据权利要求1所述的一种用于出污水口的初级过滤网架，其特征在于：所述锁紧栓的前端设置有防滑头。
说明书
一种用于出污水口的初级过滤网架
技术领域：
本实用新型涉及一种用于出污水口的初级过滤网架，属于污水技术领域。
背景技术：
污水通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。按照污水来源，污水可以分为这四类。
第一类：工业废水：来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液，以及其它不是生活污水的废水。
第二类：生活污水：来自住宅、写字楼、机关或相类似的污水;卫生污水;下水道污水，包括下水道系统中生活污水中混合的工业废水。
第三类：商业污水：来自商业设施而且某些成分超过生活污水的无毒、无害的污水。如餐饮污水。洗衣房污水、动物饲养污水，发廊产生的污水等。
第四类：表面径流：来自雨水、雪水、高速公路下水，来自城市和工业地区的水等等，表面径流没有渗进土壤，沿街道和陆地进入地下水。
现有的用于出污水口的初级过滤网架在进行污水初级过滤时不方便安装与固定，同时容易堵塞，需要经常拆卸清洗，浪费时间。
实用新型内容：
针对上述问题，本实用新型要解决的技术问题是提供一种用于出污水口的初级过滤网架。
本实用新型的一种用于出污水口的初级过滤网架，它包含套接管、连接圈、锁紧栓、侧密封圈、前密封垫、出水管、过滤网、排污管、排污阀、缓冲板、导向板、吸音棉体、安装架、涡轮辊叶;所述套接管的前端安装有连接圈，所述连接圈上均匀的安装有数个锁紧栓，所述套接管的内侧壁上安装有侧密封圈，所述侧密封圈的右端安装有前密封垫，所述套接管的右端安装有出水管，所述出水管的内部倾斜的安装有过滤网，所述过滤网底部的前侧安装有排污管，所述排污管上安装有排污阀，所述过滤网的右侧设置有缓冲板，所述缓冲板的一端与出水管的内底壁连接，所述缓冲板的另一端与安装架的底部连接，所述导向板的一端与安装架的底部连接，所述导向板的另一端与出水管的内底壁连接，所述缓冲板、导向板的内部均安装有吸音棉体，所述安装架安装在出水管的内部，所述安装架内部的上下端均安装有防水式轴承座，所述涡轮辊叶转轴的两端分别安装在两个防水式轴承座内。
作为优选，所述过滤网与出水管的倾斜角度为100-150度。
作为优选，所述锁紧栓的前端设置有防滑头。
与现有技术相比，本实用新型的有益效果为：便于实现快速安装、密封与污水的初次过滤，且无需拆卸清洗，能实现自动集污与排出，不易堵塞，操作简便，效率高。
