申请日2017.02.09
公开(公告)日2017.09.15
IPC分类号C02F9/14
摘要

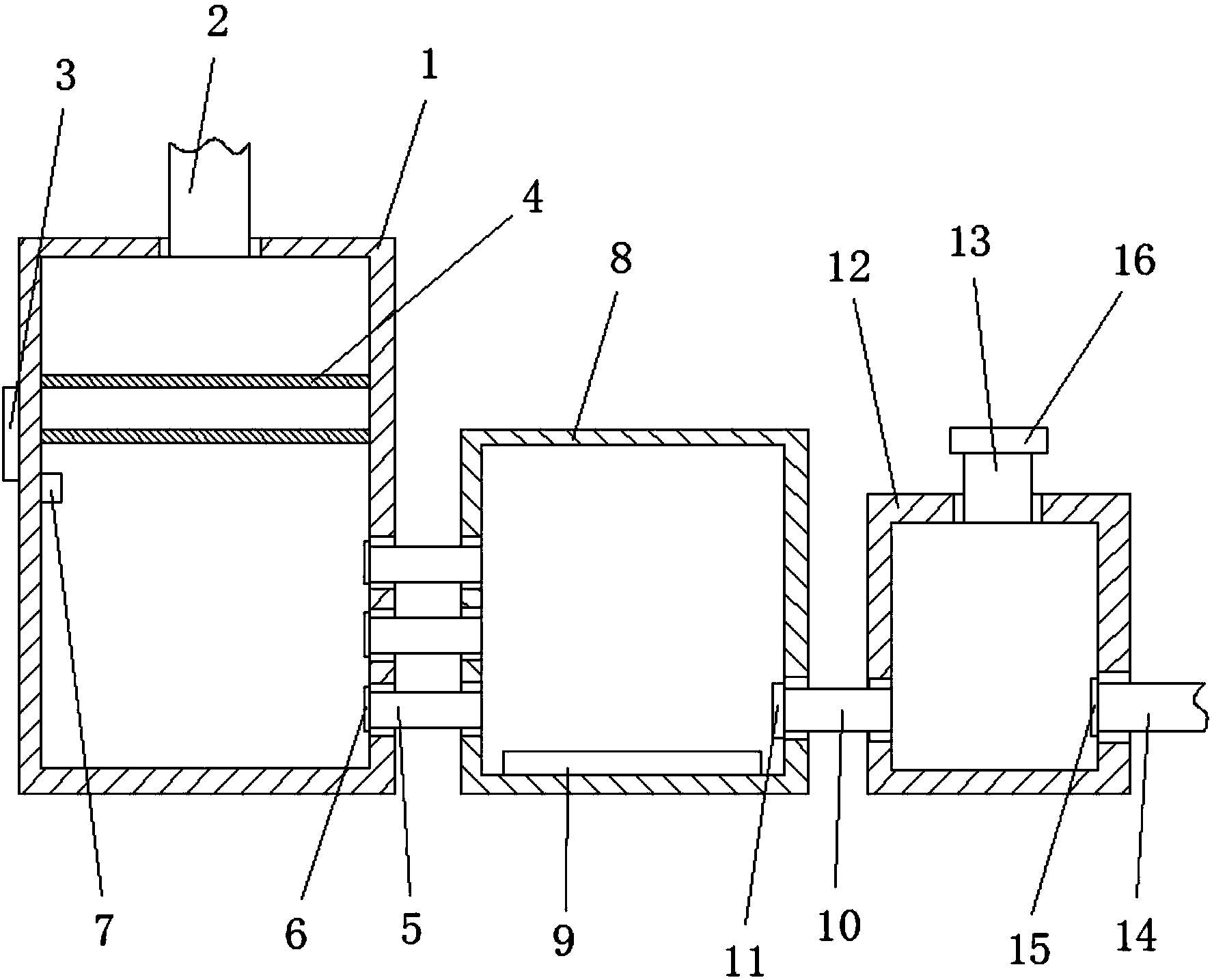

本实用新型公开了一种简易型工业污水处理装置，包括沉淀箱，所述沉淀箱的上表面与进水管连通，沉淀箱的外侧表面设有PLC控制器，PLC控制器的输入端与外置电源的输出端电连接，沉淀箱的内侧表面设有过滤网，沉淀箱的内部通过第一导管与混合培养箱连通，第一导管的左侧设有第一电磁阀，混合培养箱的内部上表面设有曝气装置。本简易型工业污水处理装置，结构简单，实用性强，采用了PLC控制器控制的方法，控制集中省力，操作简单，显著地提高了工作效率，沉淀箱的内侧表面设有超声波测距传感器，可以测量沉淀物的高度，并根据沉淀物的高度打开相应位置和数量的第一电磁阀，可以防止沉淀物进入到混合培养箱中，提高了污水处理效果。
摘要附图
权利要求书
1.一种简易型工业污水处理装置，包括沉淀箱(1)，其特征在于：所述沉淀箱(1)的上表面与进水管(2)连通，沉淀箱(1)的外侧表面设有PLC控制器(3)，PLC控制器(3)的输入端与外置电源的输出端电连接，沉淀箱(1)的内侧表面设有过滤网(4)，沉淀箱(1)的内部通过第一导管(5)与混合培养箱(8)连通，第一导管(5)的左侧设有第一电磁阀(6)，混合培养箱(8)的内部上表面设有曝气装置(9)，第一电磁阀(6)的输入端和曝气装置(9)的输入端均与PLC控制器(3)的输出端电连接，混合培养箱(8)的内部通过第二导管(10)与消毒箱(12)连通，第二导管(10)的左侧设有第二电磁阀(11)，消毒箱(12)的上表面开设有加药口(13)，消毒箱(12)的内部与出水管(14)连通，出水管(14)的左侧设有第三电磁阀(15)，第三电磁阀(15)的输入端和第二电磁阀(11)的输入端均与PLC控制器(3)的输出端电连接。
2.根据权利要求1所述的一种简易型工业污水处理装置，其特征在于：所述过滤网(4)的数量不少于两个，不少于两个的过滤网(4)等距离设置，且不少于两个的过滤网(4)的网眼由上至下依次减小。
3.根据权利要求1所述的一种简易型工业污水处理装置，其特征在于：所述沉淀箱(1)的内侧表面设有超声波测距传感器(7)，超声波测距传感器(7)的输出端电连接PLC控制器(3)的输入端，且所述超声波测距传感器(7)位于过滤网(4)的下方。
4.根据权利要求1所述的一种简易型工业污水处理装置，其特征在于：所述加药口(13)的外侧表面设有密封盖(16)，密封盖(16)的周侧表面设有防滑纹。
5.根据权利要求1所述的一种简易型工业污水处理装置，其特征在于：所述第一导管(5)和第一电磁阀(6)的数量不少于三组，且不少于三组的第一导管(5)和第一电磁阀(6)均匀分布。
说明书
一种简易型工业污水处理装置
技术领域
本实用新型涉及工业污水处理技术领域，具体为一种简易型工业污水处理装置。
背景技术
在工业生产过程中，用过的水会受到很大的污染，需要经过适当处理后回用于生产或妥善地排放出厂。现有的简易型工业污水处理装置，大部分结构复杂，操作不便，工作效率低下，同时污水在经过沉淀后流向下一道工序时容易将沉淀物质带出，影响污水处理效果。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种简易型工业污水处理装置，结构简单，实用性强，控制集中省力，操作简单，显著地提高了工作效率，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种简易型工业污水处理装置，包括沉淀箱，所述沉淀箱的上表面与进水管连通，沉淀箱的外侧表面设有PLC控制器，PLC控制器的输入端与外置电源的输出端电连接，沉淀箱的内侧表面设有过滤网，沉淀箱的内部通过第一导管与混合培养箱连通，第一导管的左侧设有第一电磁阀，混合培养箱的内部上表面设有曝气装置，第一电磁阀的输入端和曝气装置的输入端均与PLC控制器的输出端电连接，混合培养箱的内部通过第二导管与消毒箱连通，第二导管的左侧设有第二电磁阀，消毒箱的上表面开设有加药口，消毒箱的内部与出水管连通，出水管的左侧设有第三电磁阀，第三电磁阀的输入端和第二电磁阀的输入端均与PLC控制器的输出端电连接。
作为本实用新型的一种优选技术方案，所述过滤网的数量不少于两个，不少于两个的过滤网等距离设置，且不少于两个的过滤网的网眼由上至下依次减小。
作为本实用新型的一种优选技术方案，所述沉淀箱的内侧表面设有超声波测距传感器，超声波测距传感器的输出端电连接PLC控制器的输入端，且所述超声波测距传感器位于过滤网的下方。
作为本实用新型的一种优选技术方案，所述加药口的外侧表面设有密封盖，密封盖的周侧表面设有防滑纹。
作为本实用新型的一种优选技术方案，所述第一导管和第一电磁阀的数量不少于三组，且不少于三组的第一导管和第一电磁阀均匀分布。
与现有技术相比，本实用新型的有益效果是：本简易型工业污水处理装置，结构简单，实用性强，采用了PLC控制器控制的方法，控制集中省力，操作简单，显著地提高了工作效率，沉淀箱的内侧表面设有超声波测距传感器，可以测量沉淀物的高度，并根据沉淀物的高度打开相应位置和数量的第一电磁阀，可以防止沉淀物进入到混合培养箱中，提高了污水处理效果，超声波测距传感器位于过滤网的下方，可以防止过滤网上的杂物对超声波测距传感器造成干扰，过滤网的网眼由上至下依次减小，可以提高过滤效果，消毒箱可以对污水进行杀菌消毒，进一步提升了处理效果。
