申请日2017.03.15
公开(公告)日2017.06.20
IPC分类号C02F9/08
摘要
本发明公开了一种市政污水的处理装置及处理工艺，包括固液分离室、沉降室和灭菌室，所述固液分离室内部安装有格栅，所述格栅上方固定连接有升降杆，所述沉降室底部固定安装有电动伸缩杆，所述电动伸缩杆上固定安装有固定板，所述固定板两侧通过连杆连接有推污板，所述沉降室左侧设置有观察孔，所述灭菌室顶部安装有紫外线灯，所述紫外线灯下方设置有第三喷头，所述第三喷头上方固定安装有抛洒挡板，所述第三喷头下方连接有第四管道。该装置通过对污水中的悬浮物进行沉降，并通过紫外线杀灭污水中的有害细菌，达到污水的无害化处理，使得污水的处理更加纯净;该设备配合该工艺对污水进行处理后，使得污水的处理效果达到最佳。
摘要附图
权利要求书

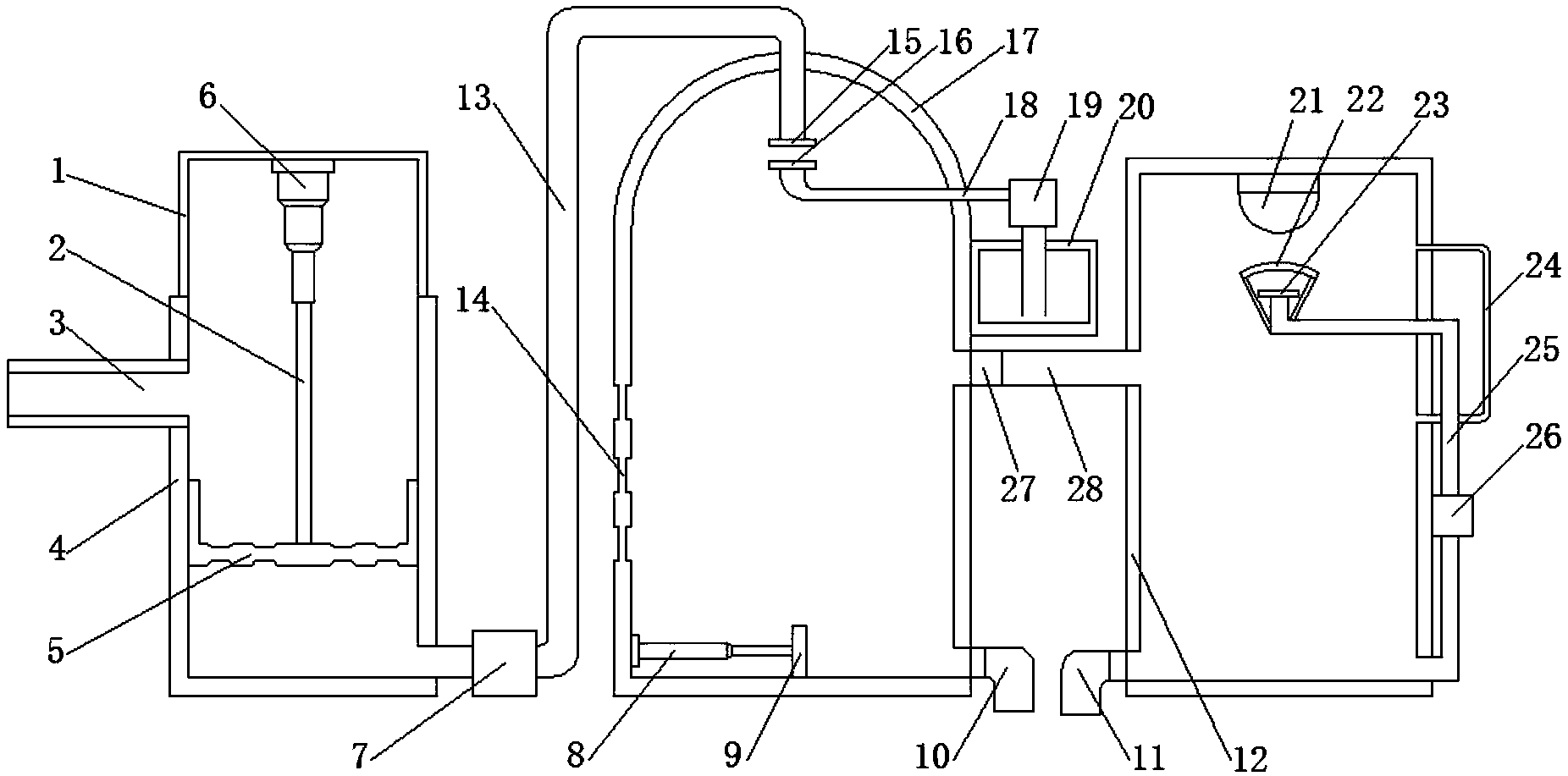

1.一种市政污水的处理装置，包括固液分离室(4)、沉降室(17)和灭菌室(12)，其特征在于：所述固液分离室(4)内部安装有格栅(5)，所述格栅(5)上方固定连接有升降杆(2)，所述升降杆(2)上方固定连接有电动升降杆(6)，所述沉降室(17)底部固定安装有电动伸缩杆(6)，所述电动伸缩杆(6)上固定安装有固定板(30)，所述固定板(30)两侧通过连杆(29)连接有推污板(9)，所述连杆(29)上设置有弹簧(31)，所述沉降室(17)左侧设置有观察孔(14)，所述灭菌室(12)顶部安装有紫外线灯(21)，所述紫外线灯(21)下方设置有第三喷头(23)，所述第三喷头(23)上方固定安装有抛洒挡板(22)，所述第三喷头(23)下方连接有第四管道(25)，所述灭菌室(12)右侧设置有水位高度计(24)。
2.根据权利要求1所述的一种市政污水的处理装置，其特征在于：所述固液分离室(4)左侧设置有进水管(3)，所述固液分离室(4)上方固定安装有支架(1)，所述电动升降杆(6)固定安装在支架(1)下方。
3.根据权利要求1所述的一种市政污水的处理装置，其特征在于：所述固液分离室(4)通过第一管道(13)与沉降室(17)连接，所述第一管道(13)上设置有第一压力泵(7)，所述沉降室(17)内部第一管道(13)上设置有第一喷头(15)。
4.根据权利要求1所述的一种市政污水的处理装置，其特征在于：所述第一喷头(15)下方设置有第二喷头(16)，所述第二喷头(16)通过第二管道(18)与沉降剂箱(20)连接，所述第二管道(18)上安装有第二压力泵(19)。
5.根据权利要求1所述的一种市政污水的处理装置，其特征在于：所述沉降室(17)通过第三管道(28)与灭菌室(12)连接，所述第三管道(28)上安装有电磁阀(27)。
6.根据权利要求1所述的一种市政污水的处理装置，其特征在于：所述第四管道(25)下端延伸至灭菌室(12)底部，第四管道(25)上安装有第三压力泵(26)。
7.根据权利要求1所述的一种市政污水的处理装置，其特征在于：所述沉降室(17)底部设置有排污管(10)，灭菌室(12)底部设置有出水管(11)，所述排污管(10)及出水管(11)上均安装有电磁阀(27)。
8.一种权利要求1-7所述的市政污水的处理装置的处理工艺，其特征在于：包括以下步骤：
S1、固液分离：通过进水管(3)将污水通入固液分离室(4)，污水经过格栅(5)，去除污水中所含的石块、砂石和脂肪、油脂等，分离出的固体留在格栅(5)上;
S2、沉降：污水固液分离后，剩余通过第一压力泵(7)由第一管道(13)进入沉降室(17)，从第一喷头(15)喷出，同时第二压力泵(19)工作，将沉降剂通过第二管道(18)由第二喷头(16)喷出，第一喷头(15)与第二喷头(16)相对安装，有利于污水与沉降剂的充分混合，污水沉降剂的喷洒量根据沉降实验确定最佳投加量，沉降剂喷洒结束后，污水在沉降室(17)内进行沉降，沉降污泥高度可由观察孔(14)进行观察;
S3、灭菌：经沉降后的污水由第三管道(28)进入灭菌室(12)，通过紫外线灯(21)对污水进行消毒杀菌，灭菌室(12)内部的污水通过第三压力泵(26)在第四管道(25)内部进行提升，在第三喷头(23)处喷出，喷洒挡板(22)使得污水向四周喷洒，不仅保护了紫外线灯(21)，且使得污水在灭菌室(12)内部形成循环，提高了灭菌效率;
S4、排污：当格栅(5)内部分离出的固体过多时，通过电动升降杆(6)提升格栅(5)，将固体排出，固体排出后降下格栅(5)，当沉降室(17)内部污泥过多时，打开排污管(10)，将污泥排出，排完后关闭排污管(10)上的电磁阀(27)。
9.根据权利要求8所述的一种市政污水的处理装置的处理工艺，其特征在于：所述S3内的污水处理灭菌消毒的紫外波长为250nm-270nm。
说明书
一种市政污水的处理装置及处理工艺
技术领域
本发明涉及污水处理装置技术领域，具体为一种市政污水的处理装置，本发明还涉及一种市政污水的处理装置的处理工艺。
背景技术
近些年来，工业废水、生活污水一直是环境污染重要的源头。大量的废水、污水不经处理就排放进入河流、湖泊、地下水等，不仅恶化了生态环境，还严重威胁着动植物及人类的生命健康。随着人类对工业废水危害的认识及环保意识的加强，如何处理工业废水和生活污水，使其达到排放的标准就显得日益重要。目前，污水处理的主要方法有生化法、离子交换法、絮凝沉淀法、吸附法等。但现有的污水处理设备对污水的处理效果往往达不到最佳效果，为此，提出一种市政污水的处理装置及处理工艺。
发明内容
本发明的目的在于提供一种市政污水的处理装置及处理工艺，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种市政污水的处理装置，包括固液分离室、沉降室和灭菌室，所述固液分离室内部安装有格栅，所述格栅上方固定连接有升降杆，所述升降杆上方固定连接有电动升降杆，所述沉降室底部固定安装有电动伸缩杆，所述电动伸缩杆上固定安装有固定板，所述固定板两侧通过连杆连接有推污板，所述连杆上设置有弹簧，所述沉降室左侧设置有观察孔，所述灭菌室顶部安装有紫外线灯，所述紫外线灯下方设置有第三喷头，所述第三喷头上方固定安装有抛洒挡板，所述第三喷头下方连接有第四管道，所述灭菌室右侧设置有水位高度计。
优选的，所述固液分离室左侧设置有进水管，所述固液分离室上方固定安装有支架，所述电动升降杆固定安装在支架下方。
优选的，所述固液分离室通过第一管道与沉降室连接，所述第一管道上设置有第一压力泵，所述沉降室内部第一管道上设置有第一喷头。
优选的，所述第一喷头下方设置有第二喷头，所述第二喷头通过第二管道与沉降剂箱连接，所述第二管道上安装有第二压力泵。
优选的，所述沉降室通过第三管道与灭菌室连接，所述第三管道上安装有电磁阀。
优选的，所述第四管道下端延伸至灭菌室底部，第四管道上安装有第三压力泵。
优选的，所述沉降室底部设置有排污管，灭菌室底部设置有出水管，所述排污管及出水管上均安装有电磁阀。
另外本发明还提供了一种市政污水的处理装置的处理工艺，包括以下步骤：
S1、固液分离：通过进水管将污水通入固液分离室，污水经过格栅，去除污水中所含的石块、砂石和脂肪、油脂等，分离出的固体留在格栅上;
S2、沉降：污水固液分离后，剩余通过第一压力泵由第一管道进入沉降室，从第一喷头喷出，同时第二压力泵工作，将沉降剂通过第二管道由第二喷头喷出，第一喷头与第二喷头相对安装，有利于污水与沉降剂的充分混合，污水沉降剂的喷洒量根据沉降实验确定最佳投加量，沉降剂喷洒结束后，污水在沉降室内进行沉降，沉降污泥高度可由观察孔进行观察;
S3、灭菌：经沉降后的污水由第三管道进入灭菌室，通过紫外线灯对污水进行消毒杀菌，灭菌室内部的污水通过第三压力泵在第四管道内部进行提升，在第三喷头处喷出，喷洒挡板使得污水向四周喷洒，不仅保护了紫外线灯，且使得污水在灭菌室内部形成循环，提高了灭菌效率;
S4、排污：当格栅内部分离出的固体过多时，通过电动升降杆提升格栅，将固体排出，固体排出后降下格栅，当沉降室内部污泥过多时，打开排污管，将污泥排出，排完后关闭排污管上的电磁阀;
优选的，所述S3内的污水处理灭菌消毒的紫外波长为250nm-270nm。
与现有技术相比，本发明的有益效果是：该设备通过格栅快速对污水中的固体进行过滤，实现污水的固液分离，并通过沉降室沉降污泥，推污板在排污时使得排污过程效率更高，紫外线的照射杀灭污水中的有害细菌，通过灭菌室内部污水的上下循环，使得紫外线的灭菌效率更高;该设备配合该工艺对污水进行处理后，使得污水的处理效果达到最佳。
