申请日2017.01.23
公开(公告)日2017.08.18
IPC分类号C02F9/02
摘要
本实用新型公开了一种高效水处理设备，包括设备本体和进水口盖，所述设备本体的底部设置有脚垫，且设备本体的外部包裹有连接体，所述连接体的一侧设置有固定螺栓，所述设备本体的一侧设置有出水口盖，所述出水口盖的一侧设置有出水口，所述进水口盖安装在设备本体的另一侧，且进水口盖的内部设置有成像仪。本实用新型结构科学合理，使用安全方便，设置了滤芯失效自动预警系统，包括成像仪、图像处理器、蜂鸣器和指示灯，能实时的检测处理设备内部滤芯的情况，了解是否需要更换，需要更换时，能进行提示，还能预警滤芯的情况，设置了玻璃窗，解决了不能看到内部滤芯情况的问题，可以提高水处理效率。

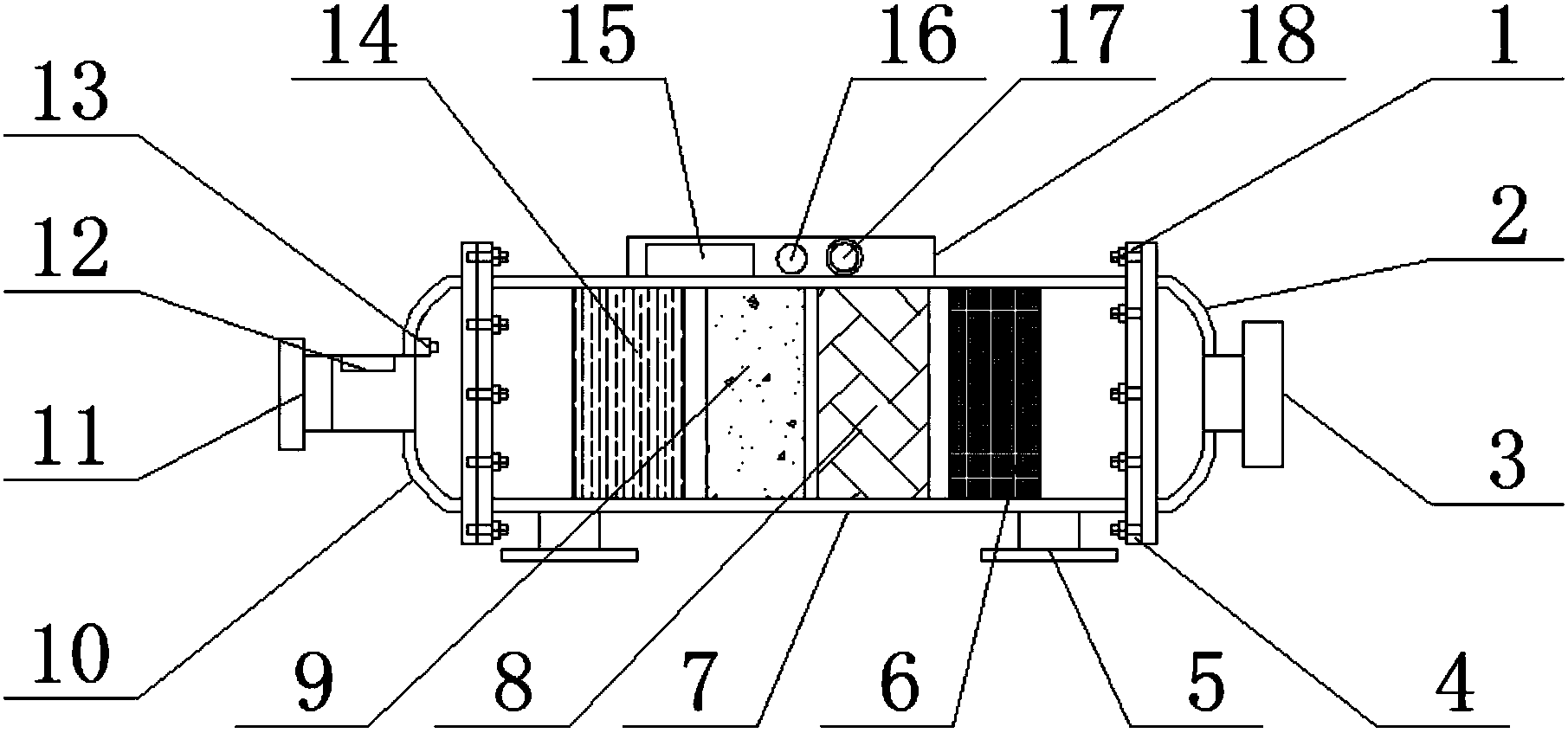

摘要附图
权利要求书
1.一种高效水处理设备，包括设备本体(7)和进水口盖(10)，其特征在于：所述设备本体(7)的底部设置有脚垫(5)，且设备本体(7)的外部包裹有连接体(4)，所述连接体(4)的一侧设置有固定螺栓(1)，所述设备本体(7)的一侧设置有出水口盖(2)，所述出水口盖(2)的一侧设置有出水口(3)，所述进水口盖(10)安装在设备本体(7)的另一侧，且进水口盖(10)的内部设置有成像仪(13)，所述进水口盖(10)的一侧设置有进水口(11)，所述进水口(11)的内部设置有流速计(12)，所述设备本体(7)的上方设置有控制器(18)，所述控制器(18)的前表面上设置有图像处理器(15)，所述图像处理器(15)的一侧设置有蜂鸣器(16)，所述蜂鸣器(16)的一侧设置有指示灯(17)，所述设备本体(7)的内部设置有余氯净化石(14)，所述余氯净化石(14)的一侧设置有多介质过滤器(9)，所述多介质过滤器(9)的一侧设置有颗粒活性炭过滤体(8)，所述颗粒活性炭过滤体(8)的一侧设置有RO反渗透膜过滤器(6)，所述设备本体(7)的前表面上设置有玻璃窗(19)，所述流速计(12)、成像仪(13)、图像处理器(15)、蜂鸣器(16)和指示灯(17)均与控制器(18)电性连接。
2.根据权利要求1所述的一种高效水处理设备，其特征在于：所述出水口盖(2)与设备本体(7)通过固定螺栓(1)固定连接。
3.根据权利要求1所述的一种高效水处理设备，其特征在于：所述控制器(18)与设备本体(7)通过螺栓固定连接。
4.根据权利要求1所述的一种高效水处理设备，其特征在于：所述脚垫(5)共设置有两个，且两个脚垫(5)均安装在设备本体(7)的底部。
5.根据权利要求1所述的一种高效水处理设备，其特征在于：所述玻璃窗(19)嵌入在设备本体(7)的内部，且有密封圈密封。
说明书
一种高效水处理设备
技术领域
本实用新型属于水处理设备技术领域，具体涉及一种高效水处理设备。
背景技术
“水处理设备”是对水做过滤净化处理的设备，通过各种物理的、化学的手段，去除水中一些对生产、生活不需要的有害的物质。由于社会生产、生活与水密切相关，因此，水处理领域涉及的应用范围十分广泛，构成了一个庞大的产业应用。
但是目前市场上的高效水处理设备不仅结构复杂，而且功能单一，不能实时的检测处理设备内部滤芯的情况，不了解是否需要更换，需要更换时，无法提示，并且不能看到内部滤芯情况。
实用新型内容
本实用新型的目的在于提供一种高效水处理设备，能实时的检测处理设备内部滤芯的情况，了解是否需要更换，需要更换时，能进行提示，还能预警滤芯的情况，设置了玻璃窗，解决了不能看到内部滤芯情况的问题，从而提高水处理效率。
为实现上述目的，本实用新型提供如下技术方案：一种高效水处理设备，包括设备本体和进水口盖，所述设备本体的底部设置有脚垫，且设备本体的外部包裹有连接体，所述连接体的一侧设置有固定螺栓，所述设备本体的一侧设置有出水口盖，所述出水口盖的一侧设置有出水口，所述进水口盖安装在设备本体的另一侧，且进水口盖的内部设置有成像仪，所述进水口盖的一侧设置有进水口，所述进水口的内部设置有流速计，所述设备本体的上方设置有控制器，所述控制器的前表面上设置有图像处理器，所述图像处理器的一侧设置有蜂鸣器，所述蜂鸣器的一侧设置有指示灯，所述设备本体的内部设置有余氯净化石，所述余氯净化石的一侧设置有多介质过滤器，所述多介质过滤器的一侧设置有颗粒活性炭过滤体，所述颗粒活性炭过滤体的一侧设置有RO反渗透膜过滤器，所述设备本体的前表面上设置有玻璃窗，所述流速计、成像仪、图像处理器、蜂鸣器和指示灯均与控制器电性连接。
优选的，所述出水口盖与设备本体通过固定螺栓固定连接。
优选的，所述控制器与设备本体通过螺栓固定连接。
优选的，所述脚垫共设置有两个，且两个脚垫均安装在设备本体的底部。
优选的，所述玻璃窗嵌入在设备本体的内部，且有密封圈密封。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用安全方便，能实时的检测处理设备内部滤芯的情况，了解是否需要更换，需要更换时，能进行提示，还能预警滤芯的情况，设置了玻璃窗，解决了不能看到内部滤芯情况的问题，从而提高水处理效率。
