申请日2017.02.28
公开(公告)日2017.10.13
IPC分类号C02F9/14; C02F103/28
摘要
本实用新型公开了一种用于造纸工业的智能废水处理系统，包括控制室和依次连通的第一沉淀池、第二沉淀池、调节池、水解池、一级氧化池、二级氧化池、电解池、第三沉淀池和浓缩污泥池，第一沉淀池和第二沉淀池均与回收池连通，第一沉淀池入口端设有格栅和筛网，第二沉淀池中心安装有多叶搅拌桨，调节池内设有若干增压水泵，水解池为厌氧式酸化水解池，其内设有有机物浓度测试仪，一级氧化池和二级氧化池内均设有曝气装置、氧气浓度测试仪、有机物浓度测试仪和填料，控制室内设有控制器，控制器上设有OLED显示屏，多叶搅拌桨、增压水泵、有机物浓度测试仪和曝气装置均与控制器电连接。
权利要求书
1.一种用于造纸工业的智能废水处理系统，其特征在于：包括控制室和依次连通的第一沉淀池、第二沉淀池、调节池、水解池、一级氧化池、二级氧化池、电解池、第三沉淀池和浓缩污泥池;所述第一沉淀池和第二沉淀池均与回收池连通;
所述第一沉淀池入口端依次设有栅缝间隙为10-20mm的格栅和间隙为40-70目的筛网;所述第二沉淀池中心安装有多叶搅拌桨;所述调节池内设有若干增压水泵;所述水解池为厌氧式酸化水解池，其内设有有机物浓度测试仪;所述一级氧化池和二级氧化池内均设有曝气装置、氧气浓度测试仪、有机物浓度测试仪和若干做为微生物载体的填料;所述电解池内电极材质为铝铁合金;所述第三沉淀池内设有加速絮体沉淀的沉降板;所属沉降板呈方形，其上设有若干沟壑;
所述控制室内设有控制器;所述控制器上设有OLED显示屏;所述多叶搅拌桨、增压水泵、有机物浓度测试仪和曝气装置均与控制器电连接。
2.根据权利要求1所述的用于造纸工业的智能废水处理系统，其特征在于：所述筛网安装角度为40°-60°。
3.根据权利要求1所述的用于造纸工业的智能废水处理系统，其特征在于：所述曝气装置设于一级氧化池和二级氧化池池底。
4.根据权利要求1所述的用于造纸工业的智能废水处理系统，其特征在于：所述浓缩污泥池内设有压滤装置。
说明书
一种用于造纸工业的智能废水处理系统
技术领域
本实用新型属于废水处理的技术领域，具体涉及一种用于造纸工业的智能废水处理系统。
背景技术
造纸工业产生的废水，种类繁多、水量大、有机污染含量高，废水处理难度非常高，现有的造纸工业废水处理效果不佳，需要经常检测各反应池中的参数数据，再根据数据作用于各个反应池，费时费力，智能化程度低，且不能合理回收纸浆，浪费资源。
实用新型内容
本实用新型的目的在于针对现有技术中的上述不足，提供一种用于造纸工业的智能废水处理系统，以解决现有造纸工业废水处理效果不佳、不能回收纸浆和智能化程度低的问题。
为达到上述目的，本实用新型采取的技术方案是：

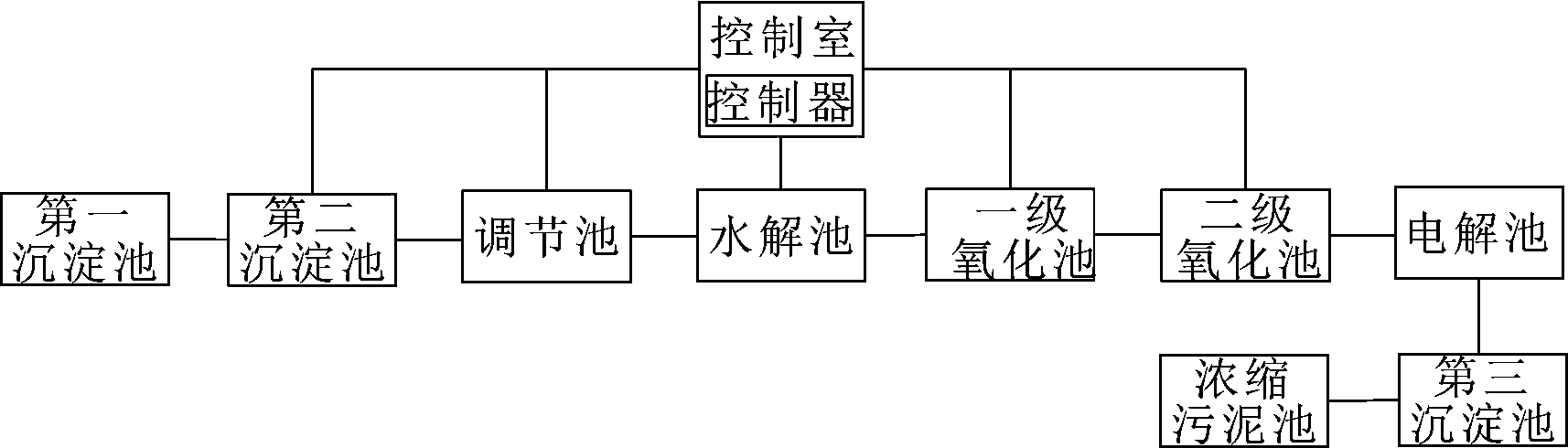

一种用于造纸工业的智能废水处理系统，包括控制室和依次连通的第一沉淀池、第二沉淀池、调节池、水解池、一级氧化池、二级氧化池、电解池、第三沉淀池和浓缩污泥池;第一沉淀池和第二沉淀池均与回收池连通;
第一沉淀池入口端依次设有栅缝间隙为10-20mm的格栅和间隙为40-70目的筛网;第二沉淀池中心安装有多叶搅拌桨;调节池内设有若干增压水泵;水解池为厌氧式酸化水解池，其内设有有机物浓度测试仪;一级氧化池和二级氧化池内均设有曝气装置、氧气浓度测试仪、有机物浓度测试仪和若干做为微生物载体的填料;电解池内电极材质为铝铁合金;第三沉淀池内设有加速絮体沉淀的沉降板;沉降板呈方形，其上设有若干沟壑;
控制室内设有控制器;控制器上设有OLED显示屏;多叶搅拌桨、增压水泵、有机物浓度测试仪和曝气装置均与控制器电连接。
优选地，筛网安装角度为40°-60°。
优选地，曝气装置设于一级氧化池和二级氧化池池底。
优选地，浓缩污泥池内设有压滤装置。
本实用新型提供的用于造纸工业的智能废水处理系统，具有以下有益效果：
水解池、一级氧化池和二级氧化池内安装的有机物浓度检测仪，实时将当前池内的有机物浓度传送到控制器上，控制器根据该数据，作用于多叶搅拌桨和增压水泵，改变废水流速，同时控制曝气装置的曝气量，保证后续废水处理的高效稳定，减少大量的人力物力。
废水经过第一沉淀池和第二沉淀池，过滤去除废水中的大量固体杂质和悬浮物，并将过滤得到的纸浆排入回收池，对纸浆二次利用，节约资源;调节池用于调节废水水量和水质，保证后续废水处理的稳定高效;废水进入水解池，水解池内的厌氧菌将废水中的大分子有机物分解为小分子有机物;一级氧化池和二级氧化池内设有大量好氧菌，废水在一级氧化池和二级氧化池的配合使用下，保证废水充分反应，使废水反应更加完全;在电解池内，废水中的重金属离子经过一系列的反应最终形成肉眼可见的大絮体，絮体进入第三沉淀池内加速沉降，最后同污泥一起进入浓缩污泥池，此时处理后的废水已经达到排放标准，直接排放即可。
本实用新型通过多结构，深层次的对造纸工业废水进行处理，实现了废水的高效智能化的处理，同时回收了纸浆，具有很强的实用性。
