申请日2017.03.14
公开(公告)日2017.10.31
IPC分类号G05B19/04; C02F1/00
摘要
本实用新型公开一种基于云平台的农村生活污水处理系统，其特征在于包括控制模块、驱动模块、检测模块、按键模块、保护模块、显示模块、通信模块、电源模块、主电路模块;本实用新型在基于物联网技术对整个污水处理过程，进行全程的数据采集和监控，做到实时采集，实时监控。并在此基础上，将采集到的数据传输到智能云平台服务器上，通过对云平台上各污水系数的分析，来控制农村各污水处理站的硬件动作，完成对污水的实时有效处理，因此允许农村生活污水中水质水量变化;此系统运行费用低，管理简单方便，是解决当前农村污水处理和环境保护的有效方法，也是未来的发展方向。

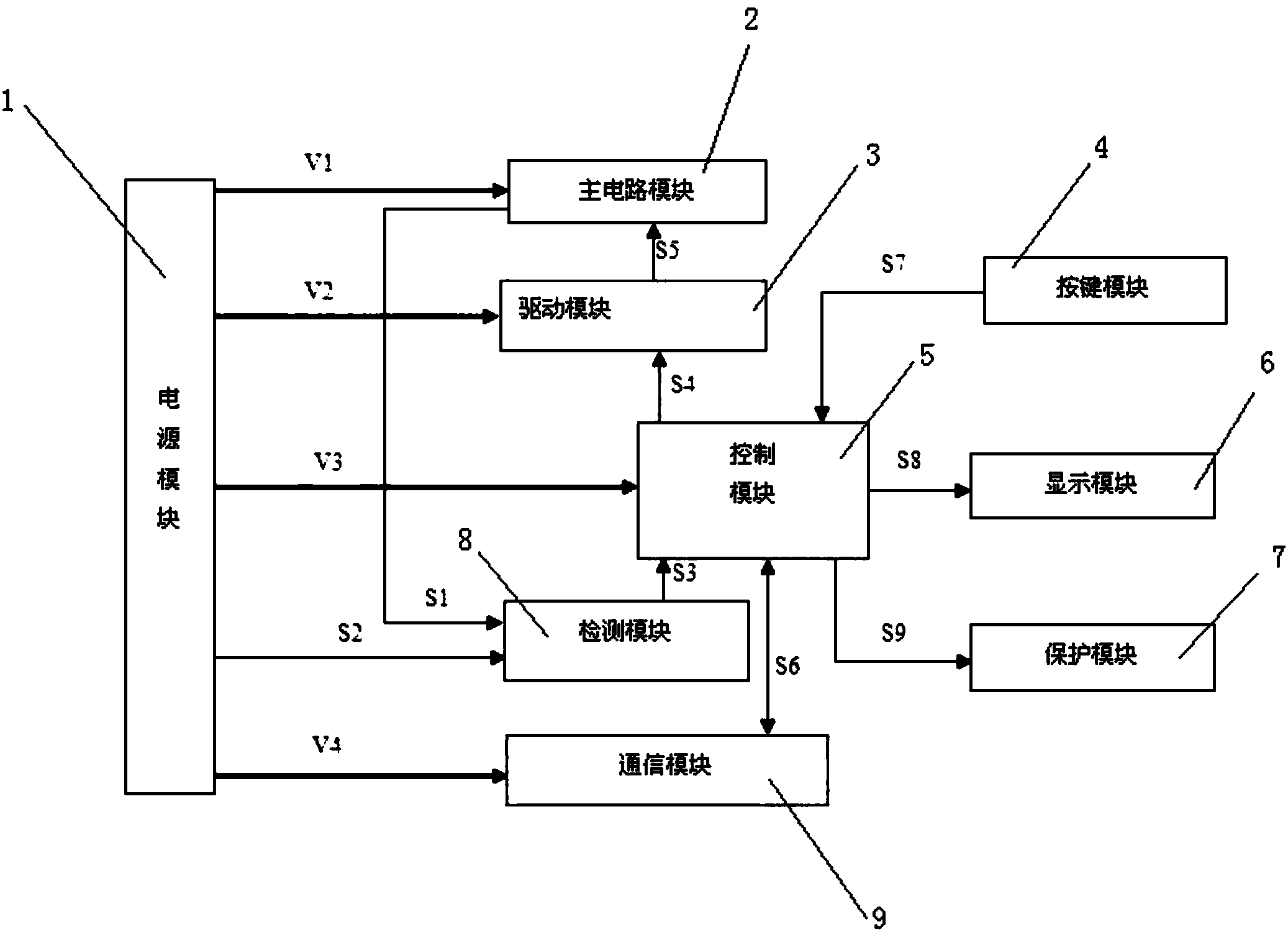

摘要附图
权利要求书
1.基于云平台的农村生活污水处理系统，其特征在于包括控制模块、驱动模块、检测模块、按键模块、保护模块、显示模块、通信模块、电源模块、主电路模块;
所述电源模块给所述主电路模块、所述驱动模块、所述控制模块、所述通信模块供电;
所述检测模块检测所述主电路模块和所述电源模块的信号;
所述控制模块接收所述检测模块和所述按键模块的信号，进行判断，结合系统工作参数和工作情况，发送适当的信号给所述驱动模块、所述显示模块和所述保护模块;
所述驱动模块根据所述控制模块的信号驱动主电路模块工作;
所述主电路模块包括充电回路和放电回路;
所述通信模块完成所述控制模块与其它设备的通信，实现远程监控和程序升级。
2.根据权利要求1所述的基于云平台的农村生活污水处理系统，其特征在于所述控制模块通过AD口接收所述检测模块的信号，IO口接收所述按键模块的信号，UART口接收所述通信模块的信号，及通过PWM口控制所述驱动模块、SPI口控制所述显示模块、IO口控制所述保护模块、UART口控制所述通信模块的工作。
3.根据权利要求1所述的基于云平台的农村生活 污水处理系统，其特征在于所述的驱动模块的芯片为8引脚塑料封装，提供两组孤立的光耦。
4.根据权利要求1所述的基于云平台的农村生活污水处理系统，其特征在于所述的按键模块包括4个按键，1个为上移或减小数字、1个为下移或增大数字、1个为确认按键、1个为返回或取消按键。
5.根据权利要求1所述的基于云平台的农村生活污水处理系统，其特征在于所述保护模块包括过充保护、欠压保护、过载保护、反充保护、高温保护、反接保护。
6.根据权利要求1所述的基于云平台的农村生活污水处理系统，其特征在于所述显示模块包括系统工作参数显示和系统工作状态显示。
7.根据权利要求1所述的基于云平台的农村生活污水处理系统，其特征在于所述的通信模块包括远程监控，远程监控采用GSM或CDMA模块实现。
8.根据权利要求1所述的基于云平台的农村生活污水处理系统，其特征在于所述的主电路模块包括充电回路和放电回路两部分。
说明书
基于云平台的农村生活污水处理系统
技术领域
本实用新型涉及物联网系统，尤其是农村生活污水处理各污水站点中的物联网系统。
背景技术
随着国民经济的发展和农村生活水平的提高，农村生活用水量越来越大，随之而来的污水产量也越来越大，农村生活污染对环境的压力越来越明显。据测算，全国农村每年约产生生活污水量90多亿吨，人粪尿年产生量为约为2.6亿吨。农村生活污水主要是洗涤、沐浴和部分卫生洁具排水，水量因地区经济程度的差异而不同，因其含有大量的营养盐及细菌、病毒，容易造成地表水及分布式污水站点的污染。另外，农村地区居民分布广且分散，生活污水属间歇排放，其水质、水量波动性大，所含有机物浓度相对偏高;并且含有较高的人畜粪尿成分，氮、磷含量特别是磷含量较高。
与城市用水不同，农村用水一般以河水、井水和自来水结合使用，自来水为饮用水源，河水、井水作为辅助用水用于衣物洗涤、冲刷地面、饲养家禽等。一般农村生活污水量都比较小，污水排放不均匀，水量变化明显，瞬时变化较大，日变化系数一般在3.0-5.0之间，在某些变化较大的情形下甚至可能达到10.0以上。由于农村居民生活规律相近，农村污水的排放一般在上午、中午、下午各有一个高峰时段，夜间排水量小，甚至可能断流，即无水排放呈不连续状态。综合考虑农村生活污水处理模式的经济性和适用性，建立基于分布式农村生活污水处理站;目前农村污水处理站的运行费用一般包括人员工资、电费、药剂费和消耗费等，运行费用成为建站单位的沉重负担，其结果是建了站却用不起。
发明内容
为解决上述问题，使得农村所建立的分布式农村生活污水处理站点合理的、有效利用，基于云平台对大数据进行挖掘，将最终挖掘得到的有效数据反馈到农村各污水处理硬件平台，控制污水处理硬件动作，完成对污水的实时有效处理，采用的技术方案如下：基于云平台的农村生活污水处理系统，包括控制模块、驱动模块、检测模块、按键模块、保护模块、显示模块、通信模块、电源模块、主电路模块;
所述电源模块给所述主电路模块、所述驱动模块、所述控制模块、所述通信模块供电;
所述检测模块检测所述主电路模块和所述电源模块的信号;
所述控制模块接收所述检测模块和所述按键模块的信号，进行判断，结合系统工作参数和工作情况，发送适当的信号给所述驱动模块、所述显示模块和所述保护模块;
所述驱动模块根据所述控制模块的信号驱动主电路模块工作;
所述主电路模块包括充电回路和放电回路;
所述通信模块完成控制器与其它设备的通信，实现远程监控和程序升级。
控制模块通过AD口接收检测模块信号、IO口接收按键模块信号、UART口接收通信模块信号，及通过PWM口控制驱动模块、SPI口控制显示模块、IO口控制保护模块、UART口控制通信模块的工作。
驱动模块的芯片为8引脚塑料封装，提供两组孤立的光耦。
按键模块包括4个按键，1个为上移或减小数字、1个为下移或增大数字、1个为确认按键、1个为返回或取消按键。
保护模块包括过充保护、欠压保护、过载保护、反充保护、高温保护、反接保护。
显示模块包括系统工作参数显示和系统工作状态显示。
通信模块包括远程监控，远程监控采用GSM或CDMA模块实现。
主电路模块包括充电回路和放电回路两部分。
本实用新型有益效果：利用现代的物联网技术对整个污水处理过程，进行全程的数据采集和监控，做到实时采集，实时监控。并在此基础上，将农村各污水处理站采集到的数据传输到智能云平台服务器上，利用智能云平台服务器的多种智能数据处理算法对大数据进行挖掘，将最终挖掘得到的有效数据反馈到各农村污水处理硬件平台，控制污水处理硬件动作，完成对污水的实时有效处理，最终实现对污水处理的智能响应、智能运算、智能控制的全智能运行模式。因此可允许水质水量变化;运行费用低;管理简单方便;是解决当前农村污水处理和环境保护的有效方法，也是未来的发展方向。
