申请日2017.03.13
公开(公告)日2017.05.17
IPC分类号C02F9/06
摘要
本发明提供一种光电催化氧化‑电吸附协同处理高盐废水的设备，涉及废水处理领域，其包括电源、以及与电源电连接的光电催化氧化装置、电吸附装置以及控制系统，电吸附装置包括第一电吸附模块，第一电吸附模块与控制系统电连接，第一电吸附模块连通有第一进水管、进酸管、出酸管、第一出液管，第一进水管与光电催化氧化装置连通，第一出液管分别连通有产水池、排水池、储水箱，产水池与第一出液管连通，进酸管连通有酸液存储箱，出酸管连通有酸液回收装置，酸液回收装置与酸液存储箱连通。其结构紧凑，可有效节省水资源，促进光电催化氧化效率以及电吸附效率，有效节省废水处理成本。

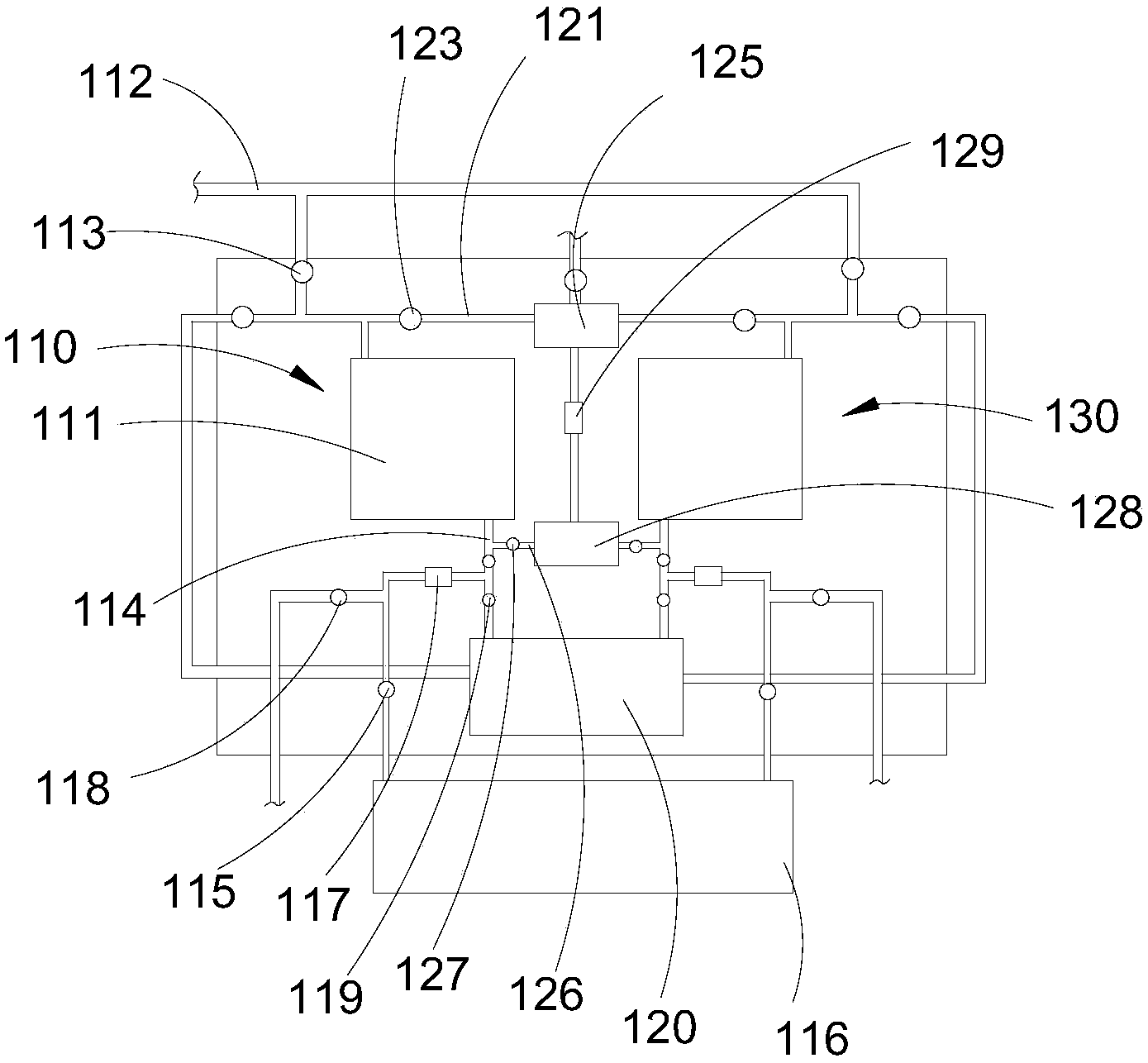

摘要附图
权利要求书
1.一种光电催化氧化-电吸附协同处理高盐废水的设备，包括电源、以及与所述电源电连接的光电催化氧化装置、电吸附装置以及控制系统，其特征在于，所述电吸附装置包括第一电吸附模块，所述第一电吸附模块与所述控制系统电连接，所述第一电吸附模块连通有第一进水管、进酸管、出酸管、第一出液管，所述第一进水管与所述光电催化氧化装置连通，所述第一出液管分别连通有产水池、排水池、储水箱，所述产水池与所述第一出液管连通，所述进酸管连通有酸液存储箱，所述出酸管连通有酸液回收装置，所述酸液回收装置与所述酸液存储箱连通。
2.根据权利要求1所述的设备，其特征在于，还包括第二电吸附模块，所述第二电吸附模块与所述第一电吸附模块结构相同，所述第二电吸附模块与所述第一电吸附模块对称设置且通过酸液存储箱连通，所述第二电吸附模块与所述控制系统电连接。
3.根据权利要求1所述的设备，其特征在于，所述第一电吸附模块具有通道式结构，所述通道的宽度为2-5mm。
4.根据权利要求1所述的设备，其特征在于，所述第一电吸附装置的双电层厚度为1-100nm，电场强度为105-108V/m。
5.根据权利要求3所述的设备，其特征在于，所述第一电吸附装置的工作电压为1.4-1.8V。
6.根据权利要求1所述的设备，其特征在于，所述光电催化氧化装置连通有第二进水管与第二出水管，所述第二出水管与所述第一进水管连通，所述光电催化氧化装置连通有曝气装置，所述光电催化氧化装置开设有电解槽，所述电解槽内间隔设置有阳极电极板与阴极电极板，所述光电催化氧化装置包括与所述电解槽可拆卸配合的盖体，所述盖体开设有开口，所述盖体包括罩覆于所述开口的保护壳，以及滑动嵌设于所述开口的第一滑块与第二滑块，所述第一滑块、所述第二滑块分别与所述阳极电极板、所述阴极电极板连接并带动所述阳极电极板、所述阴极电极板沿所述开口的延伸方向滑动，所述保护壳连通有抽气泵，所述阳极电极板与所述阴极电极板分别穿过所述保护壳与所述电源电连接，所述电解槽内填充有光电催化剂，所述电解槽位于所述阳极电极板远离所述阴极电极板的一侧设有多个紫外灯。
7.根据权利要求6所述的设备，其特征在于，所述第一滑块包括相互连接的第一推杆和第一滑块本体，所述第一滑块本体与所述阳极电极板连接，所述保护壳开设有与所述第一推杆配合的第一安装孔。
8.根据权利要求7所述的设备，其特征在于，所述第一安装孔沿其轴向的两端设置有台阶，所述台阶处设置有密封圈。
9.根据权利要求7所述的设备，其特征在于，所述阳极电极板沿垂直于所述阳极电极板的延伸方向运动。
10.根据权利要求7所述的设备，其特征在于，所述阴极电极板沿垂直于所述阴极电极板的延伸方向运动。
说明书
一种光电催化氧化-电吸附协同处理高盐废水的设备
技术领域
本发明涉及废水处理领域，且特别涉及一种光电催化氧化-电吸附协同处理高盐 废水的设备。
背景技术
作为一种适应性强、维护简单、操作方便同时又具有良好的处理效果的脱盐技术，电吸附技术(Electrosorption Technology，EST)，由于具有良好的环保与节能特性，近年来逐渐成为水处理技术领域的一大研究热点。实际的工程应用表明，现有电吸附除盐系统在高含盐水处理领域很难发挥其优势，这也在一定程度上限制了电吸附技术的推广好应用。电吸附工艺在再生时通常采用原水，消耗大量水资源，以及再生后，电吸附作用不佳。光电催化氧化技术作为一种高级氧化处理技术，它通过极板表面光催化作用，使系统内产生大量强氧化基团，如羟基自由基，从而使废水中污染物分解为二氧化碳和水，实现污染物的快速有效去除，将光电催化氧化技术用于工业废水深度处理具有氧化性强、对污染物无选择性、反应时间短等特点，但同时也存在一些技术问题，主要表现为：系统污染物去除能力较低，无法有效调节广电催化反应速率，极板抗污染性较差，极板表面易结垢，长时间运行后，造成涂层脱落，极板使用寿命降低，并影响出水水质和系统运行稳定性。
发明内容
本发明的目的在于提供一种光电催化氧化-电吸附协同处理高盐废水的设备，可有效节省水资源，促进光电催化氧化效率以及电吸附效率，有效节省废水处理成本。
本发明解决其技术问题是采用以下技术方案来实现的。
本发明提出一种光电催化氧化-电吸附协同处理高盐废水的设备，其包括电源、以及与电源电连接的光电催化氧化装置、电吸附装置以及控制系统，电吸附装置包括第一电吸附模块，第一电吸附模块与控制系统电连接，第一电吸附模块连通有第一进水管、进酸管、出酸管、第一出液管，第一进水管与光电催化氧化装置连通，第一出液管分别连通有产水池、排水池、储水箱，产水池与第一出液管连通，进酸管连通有酸液存储箱，出酸管连通有酸液回收装置，酸液回收装置与酸液存储箱连通。
本发明实施例提供的一种光电催化氧化-电吸附协同处理高盐废水的设备的有益效果是：通过光电催化氧化装置、第一电吸附模块的协同配合，有效降解高盐废水中的有机物以及去除盐分，通过控制系统控制第一电吸附模块停止通电，使离子以及带电粒子便于用水冲刷，以及用酸液除垢后，有效提高第一电吸附模块的再生效果，并且通过控制第一进水管、进酸管、出酸管与第一出液管对第一电吸附模块进行再生时，利用光电催化氧化装置处理后的高盐废水、存储箱内的水、电吸附产水以及酸液依次冲洗第一电吸附模块，并利用存水箱回收冲洗后的电吸附产水，利用存水箱储酸箱回收冲洗后的酸液，有效节约水资源以及酸。
