申请日2017.02.08
公开(公告)日2017.10.20
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥压滤反冲系统，包括通过管道连接的污泥压滤机、隔膜泵、空气压缩机和污泥浓缩池，污泥压滤机通过第一污泥管连接隔膜泵一端，隔膜泵通过第二污泥管与污泥浓缩池连接，空气压缩机在其上设置的主气管分出第一支气管和第二支气管，第一支气管与隔膜泵连通，第二支气管与第二污泥管连通。本实用新型实用性强、操作简单、能反向冲洗并且节约成本。

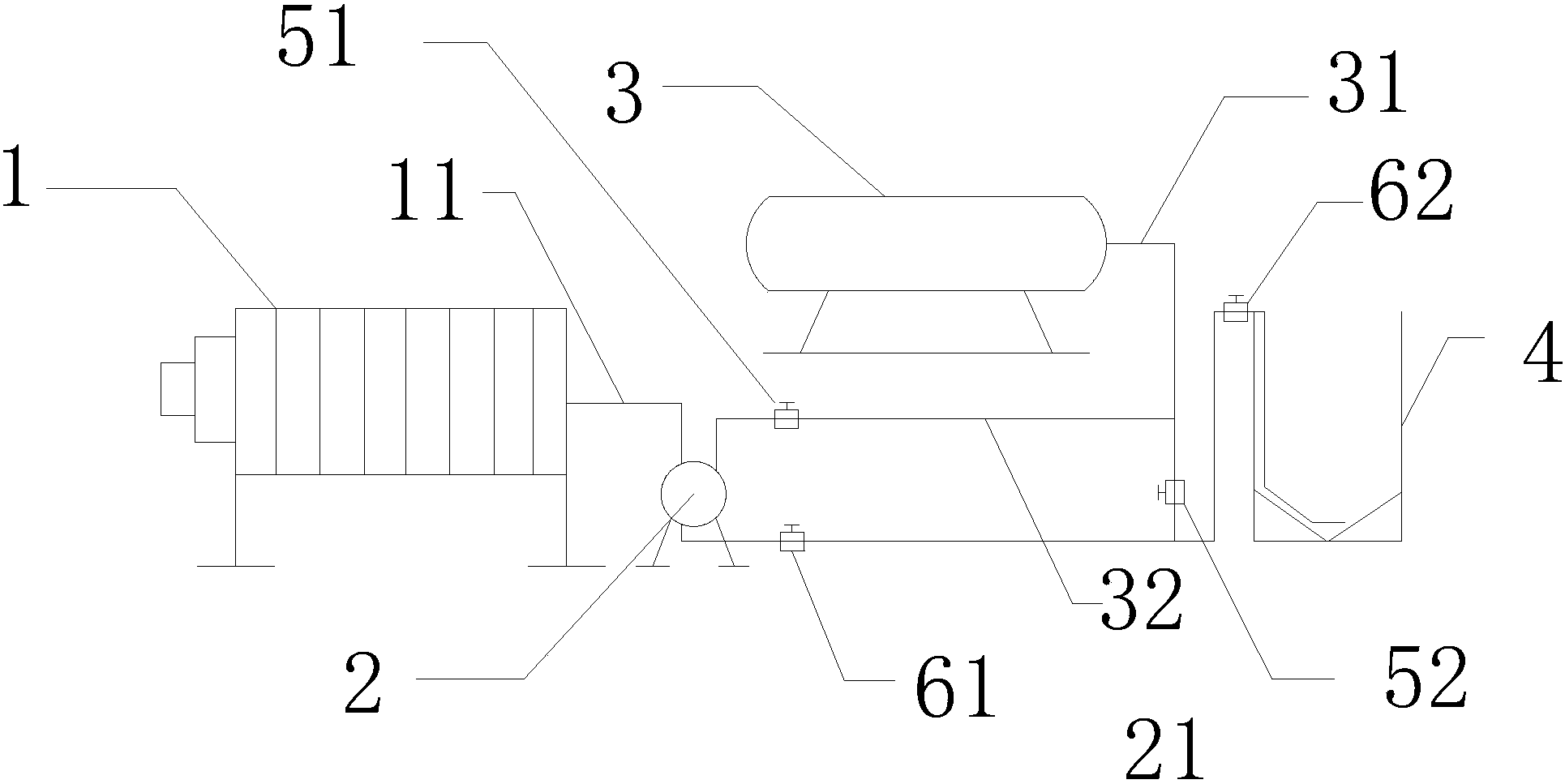

摘要附图
权利要求书
1.一种污泥压滤反冲系统，其特征在于：包括通过管道连接的污泥压滤机(1)、隔膜泵(2)、空气压缩机(3)和污泥浓缩池(4)，所述污泥压滤机(1)通过第一污泥管(11)连接所述隔膜泵(2)一端，所述隔膜泵通过第二污泥管(21)与所述污泥浓缩池(4)连接，所述空气压缩机(3)在其上设置的主气管(31)分出第一支气管(32)和第二支气管(33)，所述第一支气管(32)与所述隔膜泵(2)连通，所述第二支气管(33)与所述第二污泥管(21)连通。
2.根据权利要求1所述污泥压滤反冲系统，其特征在于：所述第一支气管(32)上设有第一开关(51)，第二支气管(33)上设有第二开关(52)。
3.根据权利要求1所述污泥压滤反冲系统，其特征在于：所述第二污泥管(21)上设有第三开关(61)和第四开关(62)，所述第三开关(61)位于所述隔膜泵(2)的连接端，所述第四开关(62)位于所述污泥浓缩池(4)连接端。
4.根据权利要求3所述污泥压滤反冲系统，其特征在于：所述第二支气管(33)与所述第二污泥管的连接处位于所述第三开关(61)和第四开关(62)之间。
5.根据权利要求1所述污泥压滤反冲系统，其特征在于：所述空气压缩机(3)功率为7.5Kw。
说明书
污泥压滤反冲系统
技术领域
本实用新型涉及废水处理领域，特别涉及一种污泥压滤反冲系统。
背景技术
废水处理是现代生活必须解决的问题，现有的废水处理系统在经过各种化学反应，竖流沉淀和气浮的作用下，产生了大量的污泥，一般这些污泥均被转移至污泥浓缩池，且在废水处理中产生的污泥，具有一定的含水量，需要进行压滤。
污泥是废水处理中伴随产物，污泥处理一直是废水处理的一大要点，现在机械设备处理污泥是目前国内有效节能减排的重要措施。随着经济的快速发展和生活水平的提高，人们越来越强调生活质量，不断地改善生活环境。
现有的污泥压滤系统中很容易出现管道堵塞的情况，只是一般的做法是外接水管进行反向冲洗，大大增加了人力、物力。
实用新型内容
本实用新型的为克服上述弊端，提供一种操作简单、反向冲洗并且节约成本的污泥压滤反冲系统。
为达到上述实用新型目的，本实用新型采用的技术方案是：一种污泥压滤反冲系统，包括通过管道连接的污泥压滤机1、隔膜泵2、空气压缩机3和污泥浓缩池4，污泥压滤机1通过第一污泥管11连接隔膜泵2一端，隔膜泵通过第二污泥管21与污泥浓缩池4连接，空气压缩机3在其上设置的主气管31分出第一支气管32和第二支气管33，第一支气管32与隔膜泵2连通，第二支气管33与第二污泥管21连通;
进一步地，第一支气管32上设有第一开关51，第二支气管33上设有第二开关52;
进一步地，第二污泥管21上设有第三开关61和第四开关62，第三开关61位于隔膜泵2的连接端，第四开关62位于污泥浓缩池4连接端;
进一步的，第二支气管33与第二污泥管的连接处位于第三开关61和第四开关62之间;
进一步的，空气压缩机3功率为7.5Kw。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：
1.本实用新型采用四个开关共同作用，控制整个系统的运行，操作简 单，实用性强;
2.本实用新型在同时关闭第一开关51和第三开关61的情况下，打开空气压缩机3，能够完成对第二污泥管21的高压空气反向冲洗，便于管道堵塞的清淤。
3.本实用新型定期进行高压空气反冲，能使污泥和水混合均匀，加快污泥浓缩池4液位下降速度，为预处理排放污泥提供空间。
