申请日2017.03.14
公开(公告)日2017.11.14
IPC分类号C02F9/04
摘要
本实用新型涉及废水处理技术领域，且公开了一种高效的废水回收处理设备，包括第一处理箱，所述第一处理箱的一侧设置有进水管道，所述第一处理箱的内部设置有过滤板，所述过滤板的一侧设置有活性炭板，所述活性炭板的一侧设置有短纤维板，所述第一处理箱的一侧设置有输水管道，所述输水管道的一侧设置有第二处理箱，所述第一处理箱与第二处理箱通过输水管道固定连接，所述第二处理箱的内部设置有电机。该高效的废水回收处理设备，能够将废水中的固体杂质进行有效的吸附和过滤，增加该废水回收处理设备的效率，减少人们的工作时间，增加人们的工作效率，减轻人们后期处理的负担。

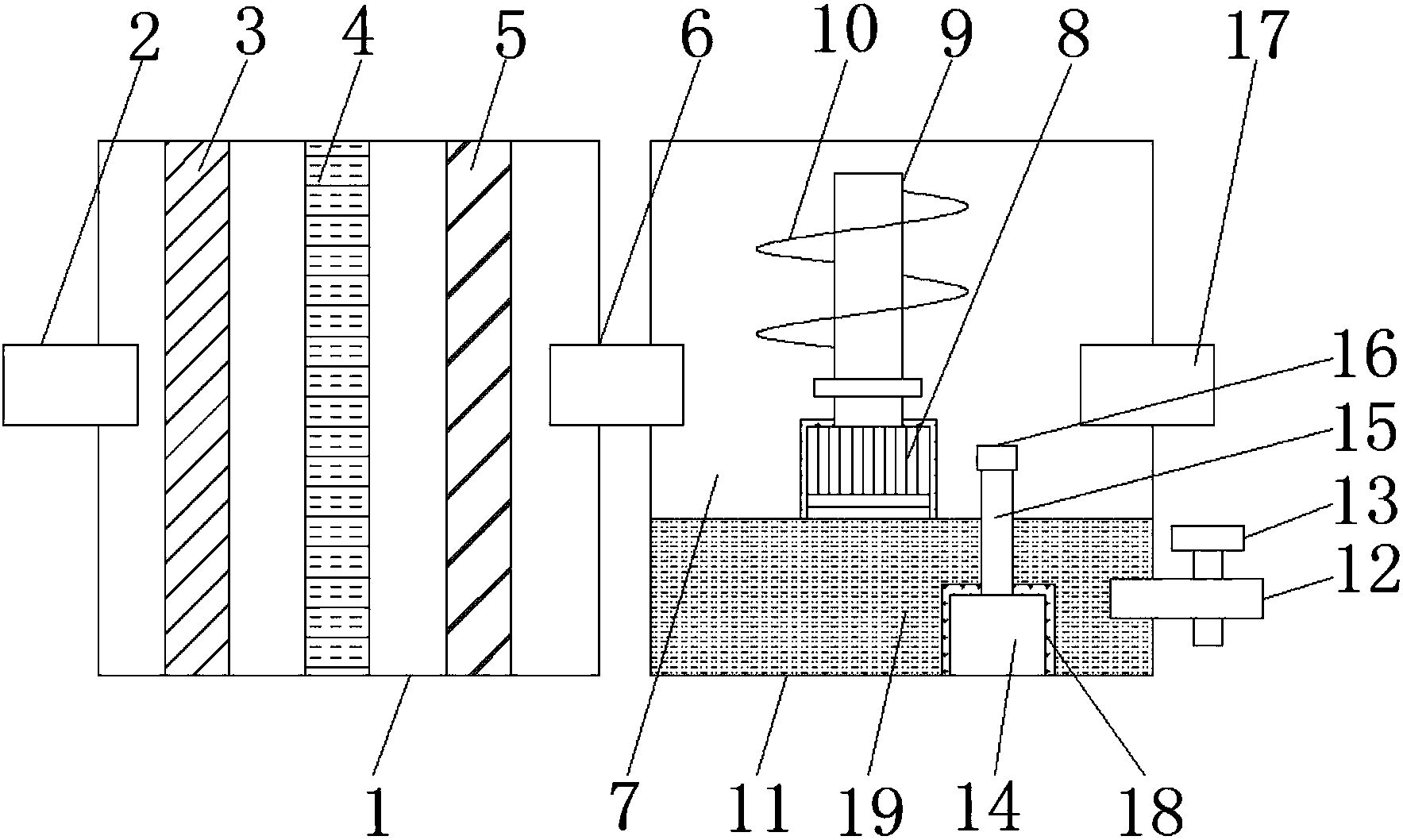

摘要附图
权利要求书
1.一种高效的废水回收处理设备，包括第一处理箱(1)，其特征在于：所述第一处理箱(1)的一侧设置有进水管道(2)，所述第一处理箱(1)的内部设置有过滤板(3)，所述过滤板(3)的一侧设置有活性炭板(4)，所述活性炭板(4)的一侧设置有短纤维板(5)，所述第一处理箱(1)的一侧设置有输水管道(6)，所述输水管道(6)的一侧设置有第二处理箱(7)，所述第一处理箱(1)与第二处理箱(7)通过输水管道(6)固定连接，所述第二处理箱(7)的内部设置有电机(8)，所述电机(8)的输出轴通过联轴器转动连接有转动轴(9)，所述转动轴(9)的两侧对称设置有搅拌叶片(10)，所述第二处理箱(7)的底部设置有蓄液箱(11)，所述蓄液箱(11)的一侧设置有进液管道(12)，所述进液管道(12)上设置有进液阀门(13)，所述蓄液箱(11)的内部设置有水泵(14)，所述水泵(14)的出水口固定连接有输液管道(15)，所述输液管道(15)贯穿蓄液箱(11)并延伸至第二处理箱(7)的内部，所述输液管道(15)延伸至第二处理箱(11)内部的一端上设置有喷头(16)，所述第二处理箱(7)的一侧设置有出水管道(17)。
2.根据权利要求1所述的一种高效的 废水回收处理设备，其特征在于：所述过滤板(3)、活性炭板(4)和短纤维板(5)平行设置在第一处理箱(1)的内部。
3.根据权利要求1所述的一种高效的废水回收处理设备，其特征在于：所述第一处理箱(1)与第二处理箱(7)的体积相同。
4.根据权利要求1所述的一种高效的废水回收处理设备，其特征在于：所述电机(8)和水泵(14)的外部均套设有防水套(18)。
5.根据权利要求1所述的一种高效的废水回收处理设备，其特征在于：所述蓄液箱(11)的内部设置有净化液(19)，所述净化液(19)为漂白液。
6.根据权利要求1所述的一种高效的废水回收处理设备，其特征在于：所述水泵(14)为高压水泵，所述喷头(16)为高压喷头。
说明书
一种高效的废水回收处理设备
技术领域
本实用新型涉及废水处理技术领域，具体为一种高效的废水回收处理设备。
背景技术
随着生活质量的不断的提高，对环境污染的程度也逐渐的加深，环境的不断污染不仅会对生物链造成很大的影响造成大量濒危物种的灭亡而且环境污染也会对人们身体造成很大的伤害，我国污水处理建设的严峻形势，县城和建制镇污水处理率较低，污水处理是环境保护的重要环节而为了减轻环境的污染，对家用生活污水进行处理也是非常重要的一环，不仅会得到能量的一些循环处理而且会对大型污水处理厂的处理量减轻，传统的家用污水处理器只能够对家庭生产的污水进行简单的处理，对污水处理的效果并不够明显而且处理后的水经常会伴有大量的异味，对周边的空气环境也会造成二次污染，国家鼓励利用再生水的政策，也将对污水深度处理业务提供广阔的市场空间。现在的污水处理设备大部分仅仅只能够对一些污水中呈悬浮状态的固体污染物质进行处理，对水中难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物等不能进行有效的处理。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种高效的废水回收处理设备，具备效率高，能够对水中难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物进行处理等优点，解决了现在的污水处理设备对水中难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物等不能进行有效处理的问题。
(二)技术方案
为实现上述效率高，能够对水中难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物进行处理的目的，本实用新型提供如下技术方案：一种高效的废水回收处理设备，包括第一处理箱，所述第一处理箱的一侧设置有进水管道，所述第一处理箱的内部设置有过滤板，所述过滤板的一侧设置有活性炭板，所述活性炭板的一侧设置有短纤维板，所述第一处理箱的一侧设置有输水管道，所述输水管道的一侧设置有第二处理箱，所述第一处理箱与第二处理箱通过输水管道固定连接，所述第二处理箱的内部设置有电机，所述电机的输出轴通过联轴器转动连接有转动轴，所述转动轴的两侧对称设置有搅拌叶片，所述第二处理箱的底部设置有蓄液箱，所述蓄液箱的一侧设置有进液管道，所述进液管道上设置有进液阀门，所述蓄液箱的内部设置有水泵，所述水泵的出水口固定连接有输液管道，所述输液管道贯穿蓄液箱并延伸至第二处理箱的内部，所述输液管道延伸至第二处理箱内部的一端上设置有喷头，所述第二处理箱的一侧设置有出水管道。
优选的，所述过滤板、活性炭板和短纤维板平行设置在第一处理箱的内部。
优选的，所述第一处理箱与第二处理箱的体积相同。
优选的，所述电机和水泵的外部均套设有防水套。
优选的，所述蓄液箱的内部设置有净化液，所述净化液为漂白液。
优选的，所述水泵为高压水泵，所述喷头为高压喷头。
(三)有益效果
与现有技术相比，本实用新型提供了一种高效的废水回收处理设备，具备以下有益效果：
1、该高效的废水回收处理设备，通过设置的过滤板、活性炭板和短纤维板，能够将废水中的固体杂质进行有效的吸附和过滤，增加该废水回收处理设备的效率，减少人们的工作时间，通过设置的电机、转动轴和搅拌叶片，能够将水和净化液进行充分的混合和搅拌，使该废水回收处理设备的处理效果更好。
2、该高效的废水回收处理设备，通过设置的蓄液箱、水泵、输水管道、喷头和净化液，能够对水中的难降解有机物、氮和磷等能够导致水体富营养化的可溶性无机物进行净化，增加人们的工作效率，减轻人们后期处理的负担，通过设置的防水套，能够保证水泵和电机的正常运行，防止水泵和电机进水之后短路，对人们的安全造成隐患。
