申请日2017.01.23
公开(公告)日2017.09.19
IPC分类号C02F3/12; C02F3/30
摘要
本实用新型公开了一种实验室用污水处理装置，通过将污水反应的SBR反应器，设置在保温桶内，SBR反应器内部通过曝气装置进行通气，SBR反应器内分别通过进水潜水泵和出水潜水泵供水和排水，SBR反应器内设有用于加速搅拌的搅拌装置，还包括用于进水潜水泵、出水潜水泵、搅拌装置定时控制的控制装置，通过搅拌装置控制SBR反应器内的搅拌速度，从而实现加快反应速度，通过外部的保温装置对SBR反应器进行保温，不需要对SBR反应器进行结构改进，分别通过进水潜水泵和出水潜水泵供水与SBR反应器连通且密封，然后通过控制器控制进水和出水量，实现实验的自动化，本装置结构简单，便于控制操作，不用多个零件拼凑连接，安全性高。

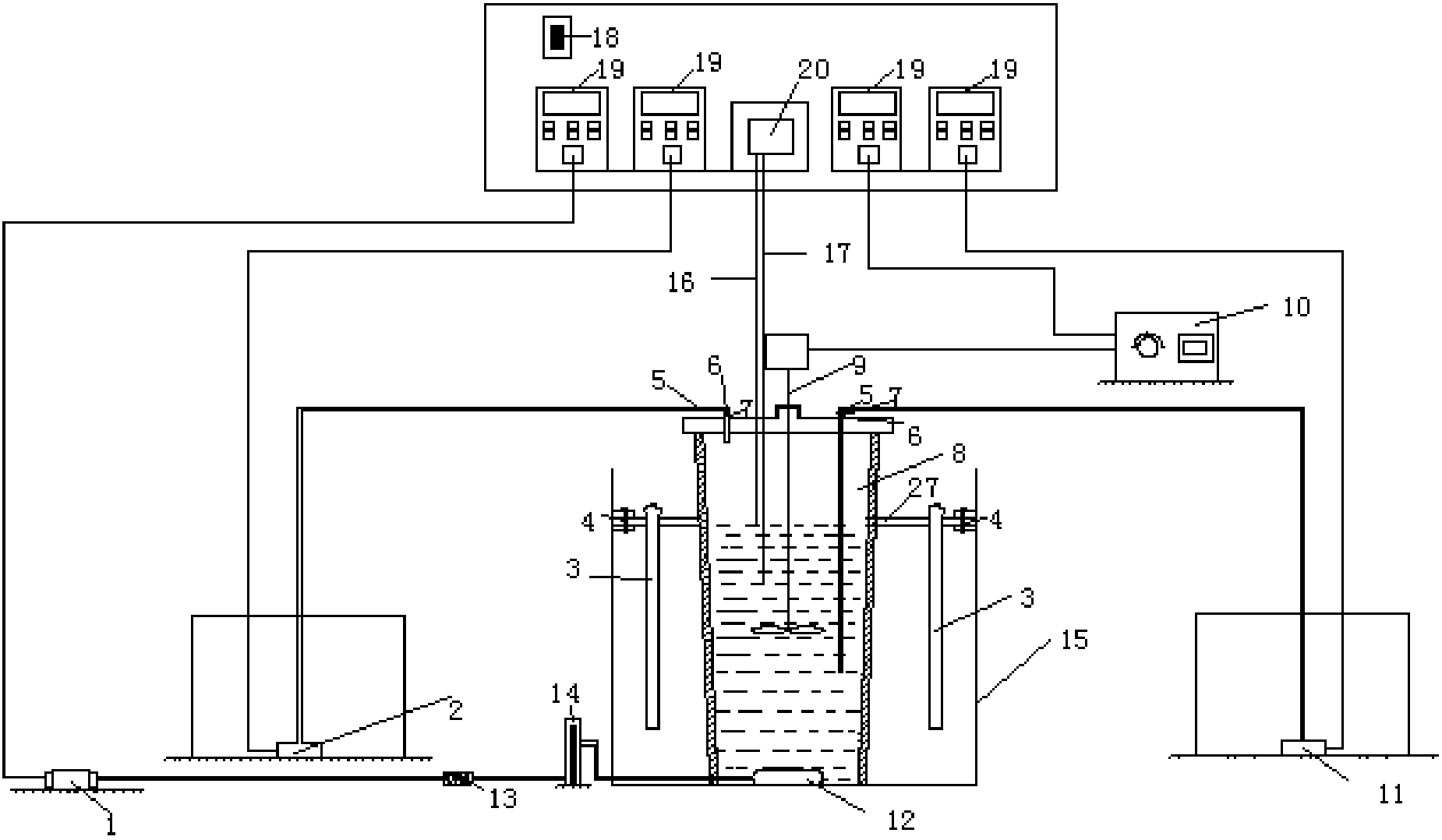

摘要附图
权利要求书
1.一种实验室用污水处理装置，其特征在于，包括用于污水反应的SBR反应器(8)，SBR反应器(8)外部设有保温桶(15)，SBR反应器(8)内部通过曝气装置进行曝气，SBR反应器(8)内分别通过进水潜水泵(2)和出水潜水泵(11)供水和排水，SBR反应器(8)内设有用于加速搅拌的搅拌装置，还包括用于进水潜水泵(2)、出水潜水泵(11)、搅拌装置定时控制的控制装置。
2.根据权利要求1所述的一种实验室用污水处理装置，其特征在于，保温桶(15)上端通过树脂玻璃板(27)密封，SBR反应器(8)上端通过盖板密封。
3.根据权利要求2所述的一种实验室用污水处理装置，其特征在于，树脂玻璃板(27)上设有用于固定加热棒(3)的加热孔，树脂玻璃板(27)通过紧固螺钉(4)固定在保温桶(15)上;SBR反应器(8)固定在树脂玻璃板(27)中。
4.根据权利要求3所述的一种实验室用污水处理装置，其特征在于，保温桶(15)上通过树脂玻璃板(27)密封，SBR反应器(8)卡箍在树脂玻璃板(27)中的通孔内。
5.根据权利要求2所述的一种实验室用污水处理装置，其特征在于，其中进水潜水泵(2)和出水潜水泵(11)均通过橡胶软管(5)穿过盖板上的通孔与SBR反应器(8)内部连通，其中盖板通孔内通过橡胶塞(7)密封，橡胶软管(5)与橡胶塞(7)之间设有亚克力玻璃管(6)。
6.根据权利要求2所述的一种实验室用污水处理装置，其特征在于，其中搅拌装置包括设置在盖板上的磁力搅拌器(10)，磁力搅拌器(10)的搅拌棒(9)穿过盖板伸入SBR反应器(8)内，SBR反应器(8)内还设有用于液位测量的液位测量装置，液位测量装置包括与液位继电器(20)连接的高液位电线(16)和低液位电线(17)。
7.根据权利要求1所述的一种实验室用污水处理装置，其特征在于，曝气装置包括设置于SBR反应器(8)内底部的曝气沙盘(12)，曝气沙盘(12)与曝气沙盘(12)外部的气压泵(1)通过干燥管(13)和流量计(14)连接。
8.根据权利要求1所述的一种实验室用污水处理装置，其特征在于，控制装置包括多个分别单独控制气压泵(1)、进水潜水泵(2)、磁力搅拌器(10)和出水潜水泵(11)的时控装置(19)。
9.根据权利要求1所述的一种实验室用污水处理装置，其特征在于，控制装置和液位继电器(20)均设置在控制箱中，控制箱上设有总开关(18)，SBR反应器(8)内还插入有电温度计。
说明书
一种实验室用污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种实验室用污水处理装置。
背景技术
SBR反应器是序列间歇式活性污泥法(Sequencing Batch Reactor ActivatedSludge Process)的简称，通过间歇方式来运行的活性污泥污水处理装置，其运行过程分为进水、反应沉淀、排水排泥和闲置五个阶段，称为一个运行周期。
目前，SBR反应器可用于多种细菌的培养和污水处理，但不同的细菌及污水处理，所需条件各不相同。SBR反应器用于污水处理，需要其他辅助装置为其提供合适的温度、有机物提供和PH调节等支持。传统的SBR反应器多为圆柱型，在实际应用过程中多有不便，且配备装置单一零散，无法循环使用。
实用新型内容
本实用新型的目的在于提供一种实验室用污水处理装置，以克服现有技术的不足。
为达到上述目的，本实用新型采用如下技术方案：
一种实验室用污水处理装置，包括用于污水反应的SBR反应器，SBR反应器外部设有保温桶，SBR反应器内部通过曝气装置进行通气，SBR反应器内分别通过进水潜水泵和出水潜水泵供水和排水，SBR反应器内设有用于加速搅拌的搅拌装置，还包括用于进水潜水泵、出水潜水泵、搅拌装置定时控制的控制装置。
进一步的，保温桶上端通过树脂玻璃板密封，SBR反应器上端通过盖板密封。
进一步的，树脂玻璃板上设有用于固定加热棒的加热孔，树脂玻璃板通过紧固螺钉固定在保温桶上;SBR反应器固定在树脂玻璃板中。
进一步的，保温桶上通过树脂玻璃板密封，SBR反应器卡箍在树脂玻璃板中的通孔内。
进一步的，其中进水潜水泵和出水潜水泵均通过橡胶软管穿过盖板上的通孔与SBR反应器内部连通，其中盖板通孔内通过橡胶塞密封，橡胶软管与橡胶塞之间设有亚克力玻璃管。
进一步的，其中搅拌装置包括设置在盖板上的磁力搅拌器，磁力搅拌器的搅拌棒穿过盖板伸入SBR反应器内，SBR反应器内还设有用于液位测量的液位测量装置，液位测量装置包括与液位继电器连接的高液位电线和低液位电线。
进一步的，曝气装置包括设置于SBR反应器内底部的曝气沙盘，曝气沙盘与曝气沙盘外部的气压泵通过干燥管和流量计连接。
进一步的，控制装置包括多个分别单独控制气压泵、进水潜水泵、磁力搅拌器和出水潜水泵的时控装置。
进一步的，控制装置和液位继电器均设置在控制箱中，控制箱上设有总开关，SBR反应器内还插入有电温度计。
与现有技术相比，本实用新型具有以下有益的技术效果：
本实用新型一种实验室用污水处理装置，通过将污水反应的SBR反应器，设置在保温桶内，SBR反应器内部通过曝气装置进行曝气，SBR反应器内分别通过进水潜水泵和出水潜水泵供水和排水，SBR反应器内设有用于加速搅拌的搅拌装置，还包括用于进水潜水泵、出水潜水泵、搅拌装置定时控制的控制装置，通过搅拌装置控制SBR反应器内的搅拌速度，从而实现加快反应速度，通过外部的保温装置对进行水浴加热控制温度在一定范围内对SBR反应器进行保温，保温桶密封，不用再次添水，方便简单，通过用加热棒加热可以自动控制，水温降低加热棒开始加热，水温超过范围，自动停止加热，不需要对SBR反应器进行结构改进，分别通过进水潜水泵和出水潜水泵供水与SBR反应器连通且密封，然后通过控制器控制进水和出水量，实现实验的自动化，本装置结构简单，便于控制操作，不用多个零件拼凑连接，安全性高，该装置综合三种氧环境，实现一物多用。
进一步的，其中SBR反应器内各管线高度不同，避免搅拌器在搅拌过程中形成的水力漩涡将出水管与搅拌棒缠绕，同时梯形反应器上部空间较大有利于稳定水位，避免水面波动大，在进行污水常规指标和副产物检测时，对其产生影响。
