申请日2017.01.23
公开(公告)日2017.10.13
IPC分类号C05F17/02; C05F7/00
摘要
本实用新型提供了一种用于污泥快速堆肥装置，包括罐体和设置在罐体顶部的顶盖，所述罐体的外侧设置有进气口、第一排水口和出料口，所述出料口位于进气口和第一排水口的上方;所述顶盖的外侧设置有排气口、进料口，所述排气口、进料口分布在顶盖的两侧;所述罐体的内部设有集水槽，所述集水槽通过管道与第一排水口连通，所述集水槽位于出料口的上方。本实用新型可以使污泥堆肥过程中产生的水汽冷凝后快速方便的排出堆肥装置而不返回到堆肥中，从而实现污泥的快速堆肥;提高堆肥速率，降低堆肥周期，减少污泥堆肥的运行成本。

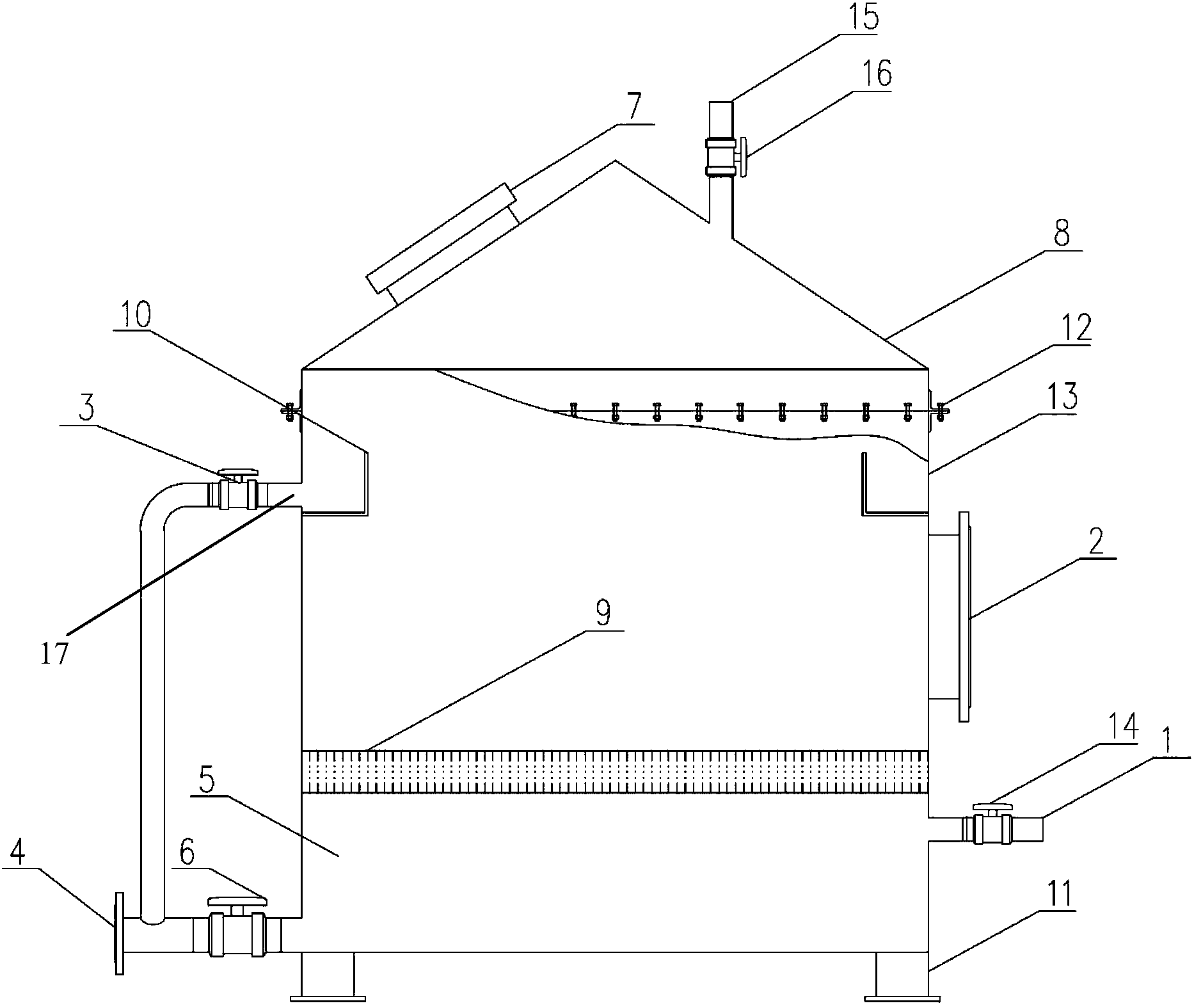

摘要附图
权利要求书
1.一种用于污泥快速堆肥装置，其特征在于，包括罐体和设置在罐体顶部的顶盖，所述罐体的外侧设置有进气口、第一排水口和出料口，所述出料口位于进气口和第一排水口的上方;
所述顶盖的外侧设置有排气口、进料口，所述排气口、进料口分布在顶盖的两侧;
所述罐体的内部设有集水槽，所述集水槽通过管道与第一排水口连通，所述集水槽位于出料口的上方。
2.根据权利要求1所述的用于污泥快速堆肥装置，其特征在于，所述集水槽位于顶盖下方，在集水槽与顶盖之间开设有第二排水口，在连通所述第二排水口与第一排水口的管道上设置有第二排水阀门。
3.根据权利要求2所述的用于污泥快速堆肥装置，其特征在于，所述集水槽靠近第二排水口，所述集水槽沿罐体内壁周向设置形成圆环形凹槽;
集水槽的一侧由罐体内壁的一部分组成，集水槽的另一侧悬空位于罐体内部，其中，集水槽的另一侧的高度大于第二排水口的高度;
所述集水槽焊接在罐体内壁上。
4.根据权利要求1所述的用于污泥快速堆肥装置，其特征在于，罐体的内部设有格网，所述格网位于罐体下部;所述格网将罐体分隔为上、下两层，其中，格网与罐体的下层形成供气气室;
所述进气口、第一排水口分别设置在所述供气气室的两侧，所述第一排水口位于供气气室的底部;所述出料口位于供气气室的上方，出料口的上端靠近集水槽，出料口的下端靠近供气气室。
5.根据权利要求4所述的用于污泥快速堆肥装置，其特征在于，所述进气口处设有进气阀门，所述第一排水口处设有第一排水阀门;
由罐体至第一排水口的方向上，所述第一排水阀门、管道与第一排水口的连通处依次分布。
6.根据权利要求1所述的用于污泥快速堆肥装置，其特征在于，所述顶盖呈圆锥体状，所述圆锥体的顶角呈35°至60°。
7.根据权利要求6所述的用于污泥快速堆肥装置，其特征在于，所述进料口平行于顶盖的倾斜面设置在顶盖上，所述排气口沿竖直方向设置在顶盖上，所述排气口处设置有排气阀门。
8.根据权利要求1所述的用于污泥快速堆肥装置，其特征在于，所述罐体和顶盖通过螺丝紧固连接。
9.根据权利要求1所述的用于污泥快速堆肥装置，其特征在于，所述罐体底部设置有支架。
说明书
用于污泥快速堆肥装置
技术领域
本实用新型涉及环境工程技术领域，具体地，涉及一种用于污泥快速堆肥装置，尤其是可以解决污泥静态堆肥过程中污泥含水率不宜降低的问题，实现污泥快速堆肥化和减量化。
背景技术
污泥是指污水处理过程所产生的含水固体沉淀物质，一般来源于市政给排水处理系统和工业废水处理系统，其组成物质主要为水分、挥发性物质、灰分、病原体及有毒物质等。预计截至2015年末，我国脱水污泥(以含水率80%计)年产量将超过2600万吨。堆肥就是依靠自然界广泛分布的细菌、放线菌、真菌等微生物,在一定的人工条件下,有控制地促进可被微生物降解的有机质向稳定的腐殖质转化的生物化学过程。污泥堆肥分条垛式堆肥和污泥静态堆肥，污泥条垛式堆肥采用直接将污泥露天堆放，存在堆肥环境差，堆肥产生的臭气不可控等缺点。污泥静态堆肥采用将污泥堆放于只有一个进气口和排气口的装置中，采用强制通风方式供氧，因此可以有效的控制堆肥过程中产生的臭气。随着人们对环境要求的不断提高，污泥的静态堆肥的应用将会更加广泛。为了达到控制臭气的目的，污泥静态堆肥装置只设置一个进气口和排气口，由于排气口直径不大，污泥静态堆肥过程中产生的水蒸气遇到静态堆肥装置的顶盖后，迅速冷凝回到污泥堆体中，从而使得堆肥的含水率无法降低。堆体过高的含水率不仅会减少堆肥维持高温的天数，导致堆肥无法有效的灭活污泥中的病原体等有害微生物，而且过高的含水率会影响堆肥过程中氧气的传输，影响堆肥速率，延长堆肥周期，提高污泥堆肥的运行成本。
实用新型内容
针对现有技术中的缺陷，提出一种用于污泥快速堆肥装置，可以使污泥堆肥过程中产生的水汽冷凝后快速方便的排出堆肥装置而不返回到堆肥中，从而实现污泥的快速堆肥。
根据本实用新型提供的一种用于污泥快速堆肥装置，包括罐体和设置在罐体顶部的顶盖，所述罐体的外侧设置有进气口、第一排水口和出料口，所述出料口位于进气口和第一排水口的上方;
所述顶盖的外侧设置有排气口、进料口，所述排气口、进料口分布在顶盖的两侧;
所述罐体的内部设有集水槽，所述集水槽通过管道与第一排水口连通，所述集水槽位于出料口的上方。
优选地，所述集水槽位于顶盖下方，在集水槽与顶盖之间开设有第二排水口，在连通所述第二排水口与第一排水口的管道上设置有第二排水阀门。
优选地，所述集水槽靠近第二排水口，所述集水槽沿罐体内壁周向设置形成圆环形凹槽;
集水槽的一侧由罐体内壁的一部分组成，集水槽的另一侧悬空位于罐体内部，其中，集水槽的另一侧的高度大于第二排水口的高度;
所述集水槽焊接在罐体内壁上。
优选地，罐体的内部设有格网，所述格网位于罐体下部;所述格网将罐体分隔为上、下两层，其中，格网与罐体的下层形成供气气室;
所述进气口、第一排水口分别设置在所述供气气室的两侧，所述第一排水口位于供气气室的底部;所述出料口位于供气气室的上方，出料口的上端靠近集水槽，出料口的下端靠近供气气室。
优选地，所述进气口处设有进气阀门，所述第一排水口处设有第一排水阀门;
由罐体至第一排水口的方向上，所述第一排水阀门、管道与第一排水口的连通处依次分布。
优选地，所述顶盖呈圆锥体状，所述圆锥体的顶角呈35°至60°。
优选地，所述进料口平行于顶盖的倾斜面设置在顶盖上，所述排气口沿竖直方向设置在顶盖上，所述排气口处设置有排气阀门。
优选地，所述罐体和顶盖通过螺丝紧固连接。
优选地，所述罐体底部设置有支架。
与现有技术相比，本实用新型具有如下的有益效果：
1、本实用新型可以使污泥堆肥过程中产生的水汽冷凝后快速方便的排出堆肥装置而不返回到堆肥中，从而实现污泥的快速堆肥。
2、有效降低堆体中的含水率，利于维持堆体高温的天数，能有效灭活污泥中的病原体等有害微生物;增大堆肥过程中氧气的传输，提高堆肥速率，降低堆肥周期，减少污泥堆肥的运行成本。
