申请日2017.03.13
公开(公告)日2017.05.31
IPC分类号C02F1/461; C02F1/32; C02F1/72
摘要
本发明涉及一种高盐废水的光电催化处理系统及方法，涉及废水处理技术领域。该光电催化处理系统，包括光电催化处理设备，光电催化处理设备开设有电解槽，电解槽内间隔设置有阳极电极板与阴极电极板，光电催化处理设备包括盖体，盖体开设有开口，盖体包括保护壳，以及滑动嵌设于开口的第一滑块与第二滑块，第一滑块、第二滑块分别与阳极电极板、阴极电极板连接，保护壳连通有抽气泵，阳极电极板与阴极电极板分别电连接有电源，电解槽内填充有光电催化剂，电解槽设有多个紫外灯，其能强化系统污染物去除能力和抗染污能力。本发明还提出一种高盐废水的光电催化处理方法，将高盐废水经上述光电催化处理系统处理，使高盐废水快速达到合格排放标准。

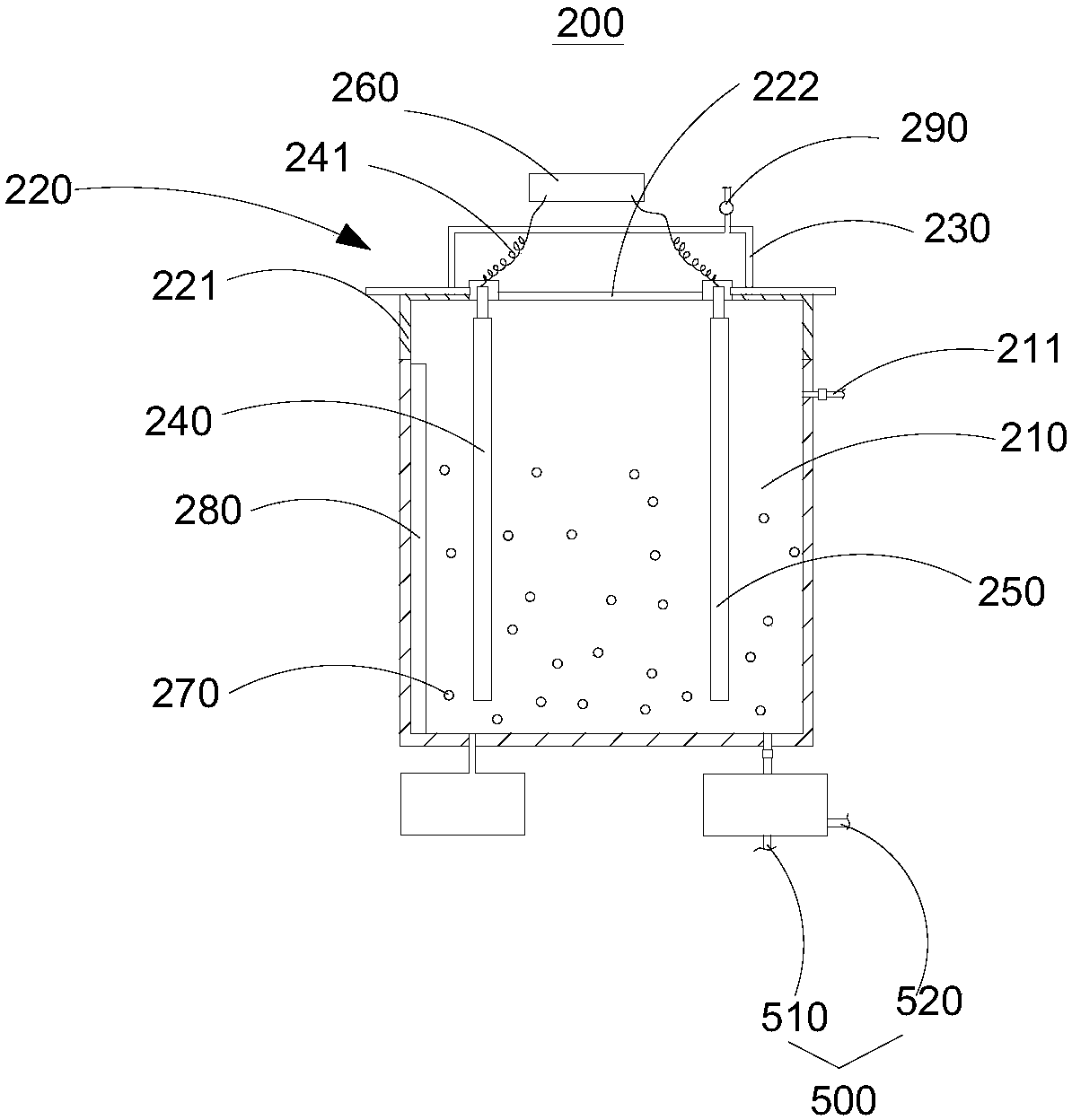

摘要附图
权利要求书
1.一种高盐废水的光电催化处理系统，包括光电催化处理设备，所述光电催化处理设备开设有进水口与出水口，所述光电催化处理设备连通有曝气装置，其特征在于，所述光电催化处理设备开设有电解槽，所述电解槽内间隔设置有阳极电极板与阴极电极板，所述光电催化处理设备包括与所述电解槽可拆卸配合的盖体，所述盖体开设有开口，所述盖体包括罩覆于所述开口的保护壳，以及滑动嵌设于所述开口的第一滑块与第二滑块，所述第一滑块、所述第二滑块分别与所述阳极电极板、所述阴极电极板连接并带动所述阳极电极板、所述阴极电极板沿所述开口的延伸方向滑动，所述保护壳连通有抽气泵，所述阳极电极板与所述阴极电极板分别穿过所述保护壳电连接有电源，所述电解槽内填充有光电催化剂，所述电解槽位于所述阳极电极板远离所述阴极电极板的一侧设有多个紫外灯。
2.根据权利要求1所述的光电催化处理系统，其特征在于，所述第一滑块包括相互连接的第一推杆和第一滑块本体，所述第一滑块本体与所述阳极电极板连接，所述保护壳开设有与所述第一推杆配合的第一安装孔。
3.根据权利要求2所述的光电催化处理系统，其特征在于，所述第一安装孔沿其轴向的两端设置有台阶，所述台阶处设置有密封圈。
4.根据权利要求1所述的光电催化处理系统，其特征在于，所述盖体沿所述开口的长度方向设置有滑槽，所述第一滑块与所述第二滑块分别滑动嵌设于所述滑槽。
5.根据权利要求1所述的光电催化处理系统，其特征在于，所述阳极电极板沿垂直于所述阳极电极板的延伸方向运动。
6.根据权利要求1所述的光电催化处理系统，其特征在于，所述光电催化剂以多孔三氧化二铝或多孔二氧化硅为载体，表面负载有二氧化钛、二氧化锆中的至少一种活性物质。
7.根据权利要求1所述的光电催化处理系统，其特征在于，所述阳极电极板为钛基材表面固载锡铱系氧化物以及贵金属制备而成的网状贵金属阳极电极板，所述贵金属物质为铂、钌、铷和锆中的至少一种，所述阴极电极板为钛阴极电极板。
8.根据权利要求1所述的光电催化处理系统，其特征在于，所述曝气装置采用氧气、空气或臭氧作为曝气介质。
9.根据权利要求1所述的光电催化处理系统，其特征在于，所述出水口连通有固液分离设备，所述固液分离设备具有排污口以及出液口。
10.一种高盐废水的光电催化处理方法，其特征在于，将高盐废水经权利要求1-9任一项所述的光电催化处理系统处理。
说明书
高盐废水的光电催化处理系统及方法
技术领域
本发明涉及一种废水处理技术领域，且特别涉及一种高盐 废水的光电催化处理系统及方法。
背景技术
随着我国工业化水平的不断提高，工业用水量不断增加，工业生产过程如石油炼制、化工产品生产等产生大量工业废水，废水中常含有大量人工合成类难降解有机污染物如苯类、联苯类、酚类等，该类物质一般具有结构稳定、毒性大、生物降解周期长等特点，一经排入水体对地表水环境造成严重污染。光电催化氧化技术作为一种高级氧化处理技术，它通过极板表面光催化作用，使系统内产生大量强氧化基团，如羟基自由基，从而使废水中污染物分解为二氧化碳和水，实现污染物的快速有效去除，将光电催化氧化技术用于工业废水深度处理具有氧化性强、对污染物无选择性、反应时间短等特点，但同时也存在一些技术问题，主要表现为：系统污染物去除能力较低，无法有效调节广电催化反应速率，光电催化氧化体系容易产生“浓差极化”现象，尤其当污染物底物浓度较低时，污染物不能及时扩散，造成光电催化氧化效率显著下降，能耗增大，处理成本增加;极板抗污染性较差，极板表面易结垢，长时间运行后，造成涂层脱落，极板使用寿命降低，并影响出水水质和系统运行稳定性。
发明内容
本发明的目的在于提供一种高盐废水的光电催化处理系统，实现光催化系统与电催化氧化系统的有机结合，有效调节提高光电催化氧化效率，强化系统污染物去除能力和抗染污能力，同时延长电极板使用周期。
本发明的另一目的在于提供一种高盐废水的光电催化处理方法，有效降解高盐废水的有机物，使高盐废水快速达到合格排放标准。
本发明解决其技术问题是采用以下技术方案来实现的。
本发明提出一种高盐废水的光电催化处理系统，包括光电催化处理设备，光电催化处理设备开设有进水口与出水口，光电催化处理设备连通有曝气装置。
其中，光电催化处理设备开设有电解槽，电解槽内间隔设置有阳极电极板与阴极电极板，光电催化处理设备包括与电解槽可拆卸配合的盖体，盖体开设有开口，盖体包括罩覆于开口的保护壳，以及滑动嵌设于开口的第一滑块与第二滑块，第一滑块、第二滑块分别与阳极电极板、阴极电极板连接并带动阳极电极板、阴极电极板沿开口的延伸方向滑动，保护壳连通有抽气泵，阳极电极板与阴极电极板分别穿过保护壳电连接有电源，电解槽内填充有光电催化剂，电解槽位于阳极电极板远离阴极电极板的一侧设有多个紫外灯。
本发明提出一种高盐废水的光电催化处理方法，将高盐废水经上述光电催化处理系统处理。
本发明较佳实施例的提供的高盐废水的光电催化处理系统及方法的有益效果是：通过对阳极电极板、阴极电极板以及紫外灯管之间距离的调节，有效调控光催化反应效率，通过调节阴极电极板相对于阳极电极板之间的距离，搅动水流，有效促进废水内氧气的含量，促进光电催化反应效率，同时搅动的水流有效避免了发生“浓差极化”现象，使污染物及时扩散，增强电催化氧化效率，且由于催化电解产生的阴极电极板和光电催化剂表面的气液两相流，增大了二者表面湍流程度，减缓二者表面结垢的趋势，延长使用时间。
