申请日2017.02.27
公开(公告)日2017.09.12
IPC分类号C02F9/14
摘要
本实用新型提供有机物废水处理装置，包括废水罐、紫外灯照射罐、膜过滤罐、吸附沉淀池、臭氧氧化装置和生化装置，废水罐通过管路与紫外灯照射罐相连，紫外灯照射罐通过管路与膜过滤罐相连，膜过滤罐通过管路与吸附沉淀池的一侧的下端相连，沉淀池的另一侧的上端通过管路与臭氧氧化装置相连，臭氧氧化装置的上端与生化装置的上端相连通，生化装置的下端设置有排出管。本实用新型的有机废水处理装置，结构简单，采用多重处理工序、处理效果好，加工制造方便，有利于控制和降低成本，有利于生态平衡和环境保护。
权利要求书
1.有机物废水处理装置，其特征在于：包括废水罐、紫外灯照射罐、膜过滤罐、吸附沉淀池、臭氧氧化装置和生化装置，所述废水罐通过管路与所述紫外灯照射罐相连，所述紫外灯照射罐通过管路与所述膜过滤罐相连，所述膜过滤罐通过管路与所述吸附沉淀池的一侧的下端相连，所述沉淀池的另一侧的上端通过管路与所述臭氧氧化装置相连，所述臭氧氧化装置的上端与所述生化装置的上端相连通，所述生化装置的下端设置有排出管;各个管路上均设置有开关阀。
2.根据权利要求1所述的有机物废水处理装置，其特征在于：所述膜过滤罐安装有垂直设置的过滤网。
3.根据权利要求1所述的有机物废水处理装置，其特征在于：所述吸附沉淀池内安装有呈水平设置的沉淀过滤膜。
4.根据权利要求1所述的有机物废水处理装置，其特征在于：所述有机物废水处理装置还包括空气管，所述空气管的一端与所述臭氧氧化装置相连。
5.根据权利要求1所述的有机物废水处理装置，其特征在于：所述有机物废水处理装置还包括臭氧管，所述臭氧管的中部与所述臭氧氧化装置相连通，所述臭氧管的一端与所述生化装置相连通。
6.根据权利要求1所述的有机物废水处理装置，其特征在于：所述生化装置的底部设置有垫板，所述垫板的上方安装有多个生物填料。
7.根据权利要求1所述的有机物废水处理装置，其特征在于：所述生化装置的下端设置有反洗进水管，其上端设置有反洗出水管。
说明书
有机物废水处理装置
技术领域
本实用新型属于废水净化技术领域，尤其是涉及一种有机物废水处理装置。
背景技术
在工业生产中，需要使用大量的水，用过后的水便成为工业废水。工业废水有较多一部分为有机废水，这些有机废水不能够直接排放，直接排放易造成水质的富营养化，危害极大，并且会含有大量的有毒物质，伴有刺激性气味，对环境及人们生活造成极大的影响，现有的处理方法不能达到有机废水处理的理想效果。
发明内容
本实用新型要解决的问题是提供一种有机物废水处理装置，该有机物废水处理装置可消除有毒有害物质，灭杀病源微生物，综合提高净化水效率。

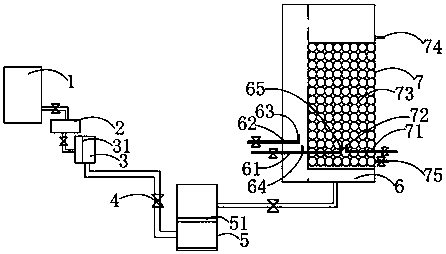

为解决上述技术问题，本实用新型采用的技术方案是：有机物废水处理装置，包括废水罐、紫外灯照射罐、膜过滤罐、吸附沉淀池、臭氧氧化装置和生化装置，所述废水罐通过管路与所述紫外灯照射罐相连，所述紫外灯照射罐通过管路与所述膜过滤罐相连，所述膜过滤罐通过管路与所述吸附沉淀池的一侧的下端相连，所述沉淀池的另一侧的上端通过管路与所述臭氧氧化装置相连，所述臭氧氧化装置的上端与所述生化装置的上端相连通，所述生化装置的下端设置有排出管;各个管路上均设置有开关阀。
优选地，所述膜过滤罐安装有垂直设置的过滤网。
优选地，所述吸附沉淀池内安装有呈水平设置的沉淀过滤膜。
优选地，所述有机物废水处理装置还包括空气管，所述空气管的一端与所述臭氧氧化装置相连。
优选地，所述有机物废水处理装置还包括臭氧管，所述臭氧管的中部与所述臭氧氧化装置相连通，所述臭氧管的一端与所述生化装置相连通。
优选地，所述生化装置内设置有垫板和生物填料，所述垫板的上方设置有所述生物填料。
优选地，所述生化装置的下端设置有反洗进水管，其上端设置有反洗出水管。
由于采用上述技术方案，本实用新型本实用新型的有机废水处理装置，结构简单，采用多重处理工序、处理效果好，加工制造方便，有利于控制和降低成本，有利于生态平衡和环境保护。
