申请日2017.01.23
公开(公告)日2017.11.10
IPC分类号B65D88/68; B65G65/46
摘要
本实用新型提出一种污泥储存及定量传输装置，包括：机架;污泥储存仓设在机架上;缓冲仓设在污泥储存仓的下面并与污泥储存仓连通;疏松轴可转动地设在缓冲仓内;多个疏松叶片间隔地布置在疏松轴的外周壁上;第一驱动机构设在缓冲仓的外侧壁上并与疏松轴的左端相连;送料管具有进料口与出料口，其中，送料管与疏松轴平行设置，进料口与缓冲仓连通;送料轴同轴地布置在送料管内且送料轴的左端向左伸出送料管的左端并进一步向左贯通缓冲仓的侧壁;螺旋叶片螺旋地布置在送料轴的外周壁上;第二驱动机构设在缓冲仓的外侧壁上并与送料轴的左端相连。根据本实用新型的污泥储存及定量传输装置，送料稳定、工作可靠。

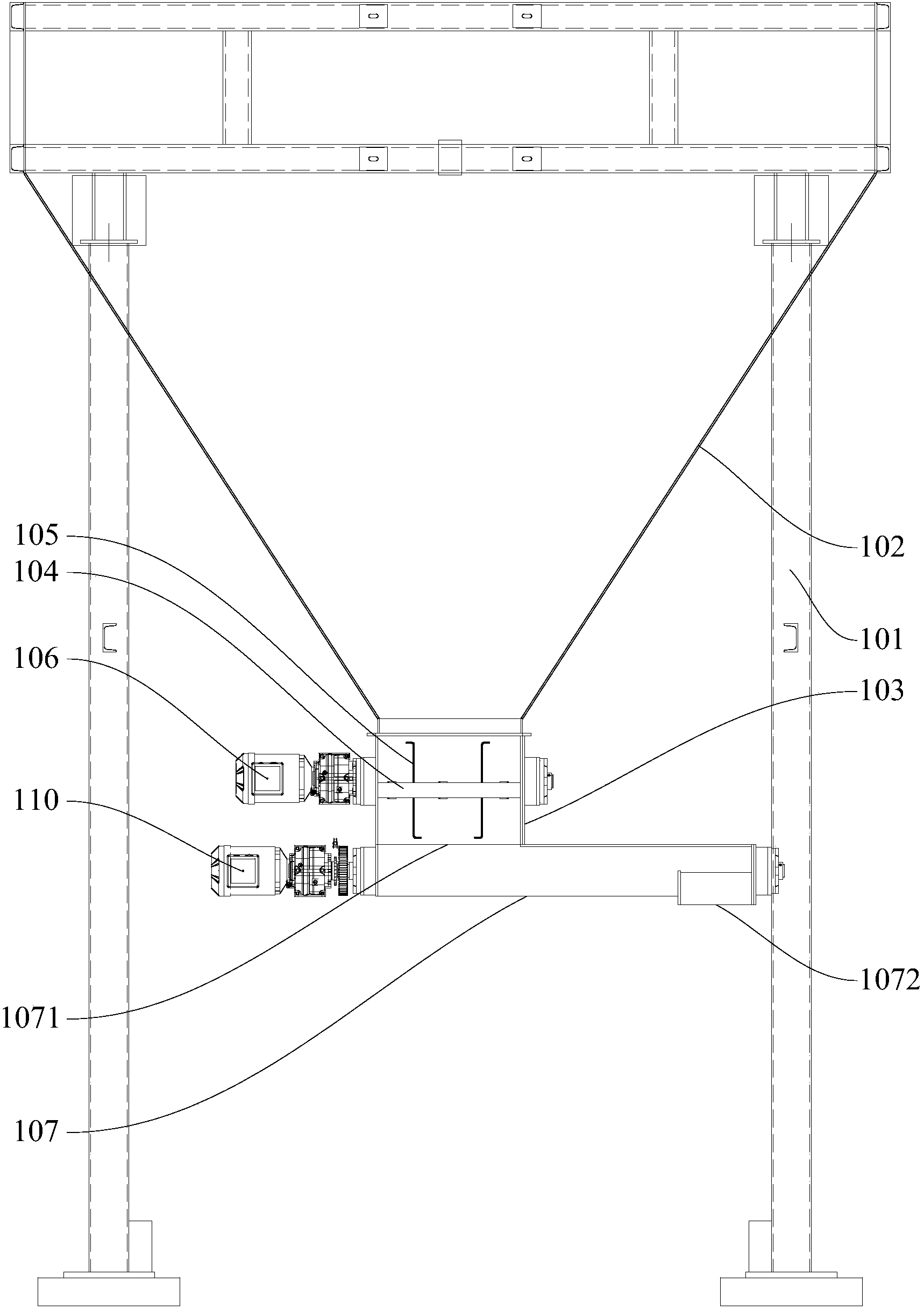

摘要附图
权利要求书
1.一种污泥存储及定量传输装置，其特征在于，包括：
机架;
污泥储存仓，所述污泥储存仓设在所述机架上;
缓冲仓，所述缓冲仓设在所述污泥储存仓的下面并与所述污泥储存仓连通;
疏松轴，所述疏松轴可转动地设在所述缓冲仓内;
多个疏松叶片，多个所述疏松叶片间隔地布置在所述疏松轴的外周壁上;
第一驱动机构，所述第一驱动机构设在所述缓冲仓的外侧壁上并与所述疏松轴的左端相连以驱动所述疏松轴转动;
送料管，所述送料管具有位于左侧的进料口与位于右侧的出料口，其中，所述送料管与所述疏松轴平行设置，所述进料口与所述缓冲仓连通;
送料轴，所述送料轴同轴地布置在所述送料管内且所述送料轴的左端向左伸出所述送料管的左端并进一步向左贯通所述缓冲仓的侧壁;
螺旋叶片，所述螺旋叶片螺旋地布置在所述送料轴的外周壁上;
第二驱动机构，所述第二驱动机构设在所述缓冲仓的外侧壁上并与所述送料轴的左端相连以驱动所述送料轴转动。
2.根据权利要求1所述的污泥存储及定量传输装置，其特征在于，所述螺旋叶片的螺距自左向右依次增大。
3.根据权利要求2所述的污泥存储及定量传输装置，其特征在于，所述送料轴为平行设置的两个，两个所述送料轴的转动方向相反，所述螺旋叶片为与两个所述送料轴对应的两个。
4.根据权利要求1所述的污泥存储及定量传输装置，其特征在于，每个所述疏松叶片的截面构造成L字形叶片。
5.根据权利要求4所述的污泥存储及定量传输装置，其特征在于，多个所述疏松叶片在所述疏松轴上沿左右方向间隔布置成上下两两相对的多组，每组所述疏松叶片中的一个的水平肢指向左侧而另一个的水平肢指向右侧。
6.根据权利要求1所述的污泥存储及定量传输装置，其特征在于，所述第一驱动机构为减速电机。
7.根据权利要求1所述的污泥存储及定量传输装置，其特征在于，所述第二驱动机构为变频减速电机。
8.根据权利要求1所述的污泥存储及定量传输装置，其特征在于，所述污泥储存仓构造成圆斗状或者方斗状。
9.根据权利要求1所述的污泥存储及定量传输装置，其特征在于，所述缓冲仓为圆柱状缓冲仓或者长方体缓冲仓。
说明书
一种污泥储存及定量传输装置
技术领域
本实用新型属于污泥处理设备领域，具体涉及一种污泥储存及定量传输装置。该装置可用于含水率70～90%塑态污泥的存储及定量传输。
背景技术
在污水处理工程中，产生大量污泥，其数量约占处理水量的0.3%至0.5%左右(以含水率97%计)。污泥中含有大量有毒有害物质，如寄生虫卵、病原微生物、重金属离子等;有用物质如植物营养素(氮、磷、钾)、有机物及水分等。所以污泥需要及时处理与处置，使污泥减量、稳定、无害化及综合利用。污泥的机械脱水是污泥减量化的重要途径之一，主要包括带式压滤机脱水、离心机脱水和板框压滤机脱水等。根据《“十二五”全国城镇污水处理及再生利用设施建设规划》的要求，城镇污水处理厂出厂污泥含水率将逐渐达到60%的水平。因此，污泥深度脱水技术及其对应的污泥料仓和输送设备的应用将不断深化。
中国专利CN205011065 U公开了污泥存储及输送系统。包括一架体，竖直设置的支撑部以及一设置于支撑部上的钢架平台;一矩形料仓，设置于所述钢架平台的上方;一液压滑架组，水平安装于矩形料仓的下部;一液压油缸，连接于液压滑架组;至少一螺旋输送机安装于所述矩形料仓的下方，进料口接通于所述矩形料仓的出料端;一卸料平板阀，所述卸料平板阀设置于所述螺旋输送机的卸料口处;一液压驱动系统，连接于所述卸料平板阀。本实用新型结构设计合理，污泥输送方式简单高效;全封闭的系统，无臭味外溢，便于维护修理;自动化程度高。该发明无法对污泥料仓内部污泥的结拱搭桥现象进行检测并及时作出相应破拱处理。
中国专利CN102582973A公开了污泥料仓系统。包括料仓本体、滑架、液压缸、螺旋输送机、污泥传输机构和控制器，所述的滑架设置于料仓本体底部，液压缸为两个，液压缸的活塞端与滑架连接，滑架与料仓本体内底面之间设有导轨,螺旋输送机安装于滑架下方，污泥传输机构设置于螺旋输送机的出口下方，并在污泥传输机构上设有红外传感器，红外传感器和液压缸均与控制器电连接;螺旋输送机为双螺旋输送机，双螺旋输送机包括两个螺旋输送杆和驱动电机。本发明具有能够实时检测料仓是否起拱、输送速度可调、环保、输送效率高的优点。该发明无法做到及时消除污泥结拱搭桥现象。
实用新型内容
本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。
为此，本实用新型的一个目的在于提出一种送料稳定、工作可靠的污泥储存及定量传输装置。可对含水率70～90%塑态污泥进行存储及定量传输。
根据本实用新型的污泥储存及定量传输装置，包括：
机架;
污泥储存仓，所述污泥储存仓设在所述机架上;
缓冲仓，所述缓冲仓设在所述污泥储存仓的下面并与所述污泥储存仓连通;
疏松轴，所述疏松轴可转动地设在所述缓冲仓内;
多个疏松叶片，多个所述疏松叶片间隔地布置在所述疏松轴的外周壁上;
第一驱动机构，所述第一驱动机构设在所述缓冲仓的外侧壁上并与所述疏松轴的左端相连以驱动所述疏松轴转动;
送料管，所述送料管具有位于左侧的进料口与位于右侧的出料口，其中，所述送料管与所述疏松轴平行设置，所述进料口与所述缓冲仓连通;
送料轴，所述送料轴同轴地布置在所述送料管内且所述送料轴的左端向左伸出所述送料管的左端并进一步向左贯通所述缓冲仓的侧壁;
螺旋叶片，所述螺旋叶片螺旋地布置在所述送料轴的外周壁上;
第二驱动机构，所述第二驱动机构设在所述缓冲仓的外侧壁上并与所述送料轴的左端相连以驱动所述送料轴转动。
有利地，所述螺旋叶片的螺距自左向右依次增大。
有利地，所述送料轴为平行设置的两个，两个所述送料轴的转动方向相反，所述螺旋叶片为与两个所述送料轴对应的两个。
有利地，每个所述疏松叶片的截面构造成L字形叶片。
有利地，多个所述疏松叶片在所述疏松轴上沿左右方向间隔布置成上下两两相对的多组，每组所述疏松叶片中的一个的水平肢指向左侧而另一个的水平肢指向右侧。
有利地，所述第一驱动机构为减速电机。
有利地，所述第二驱动机构为变频减速电机。
有利地，所述污泥储存仓构造成圆斗状或者方斗状。
有利地，所述缓冲仓为圆柱状缓冲仓或者长方体缓冲仓。
根据本实用新型的污泥储存及定量传输装置，污泥储存仓对前端来泥进行储存，可起到泥量缓冲作用，避免前端来泥不稳定对后续处理设备带来不利影响;疏松叶片可以不停松动污泥，可防止污泥压实堆积或结拱搭桥。
本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
