申请日2016.12.31
公开(公告)日2017.03.22
IPC分类号G01N1/14; G01N33/18; G01N27/06; G05B19/05
摘要
本发明公开一种工业污水防偷排监测报警系统，包括采样模块、检测模块、排泄模块、留样模块和数据处理控制模块，采样模块，用于抽取水样;检测模块，与采样模块连接，用于检测水样的水质情况;排泄模块，与检测模块连接，用于排出检测后的水样;留样模块，与检测模块连接，用于对检测模块分析出的数据超标的水样进行留样;数据处理控制模块，用于控制整个系统的运行和对水样水质数据进行处理、分析、存储、标识和传输给工作人员，所述的采样模块、检测模块、排泄模块和留样模块均与数据处理控制模块连接;该工业污水防偷排监测报警系统可以监测工业污水的偷排情况。

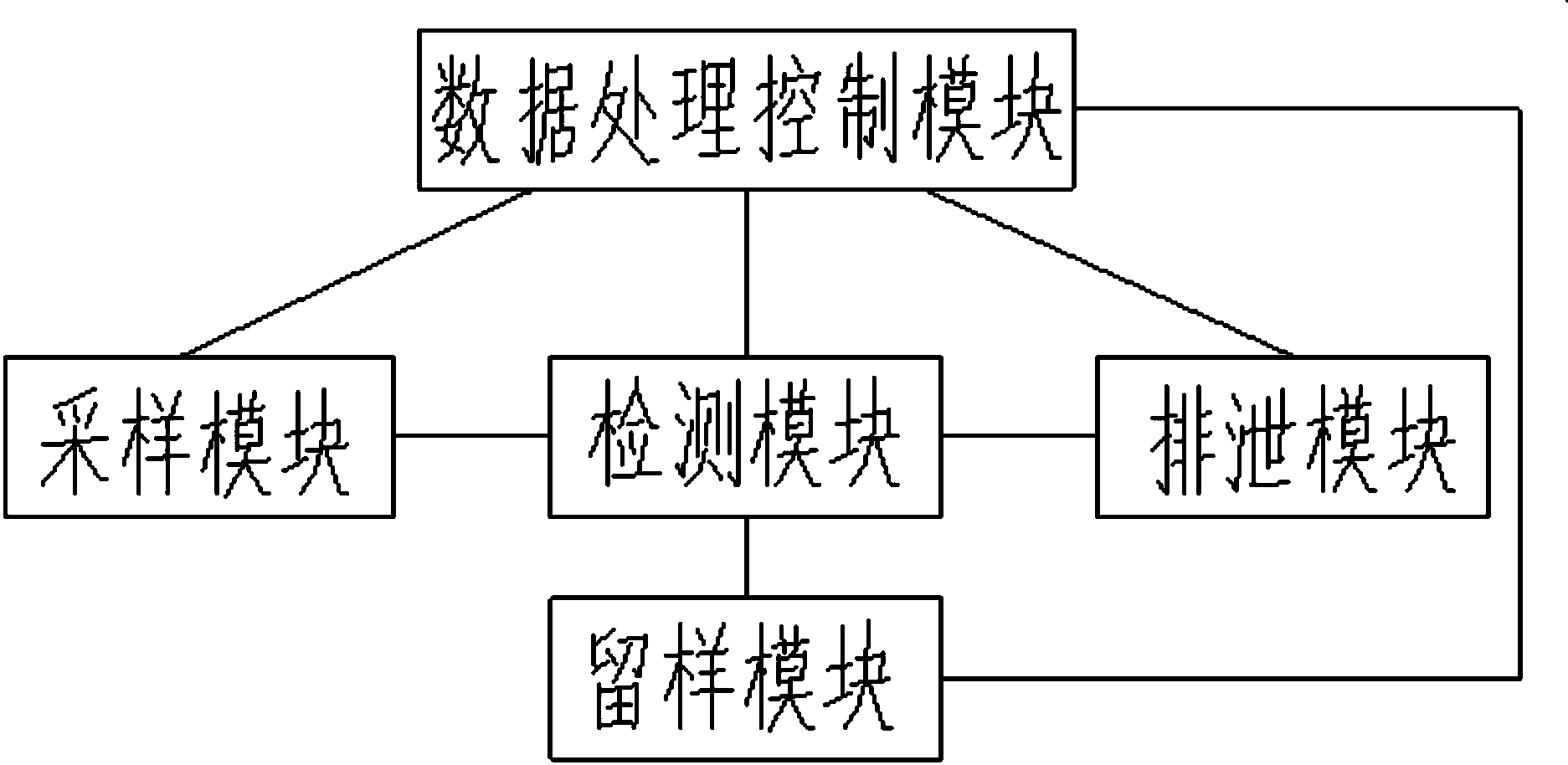

摘要附图
权利要求书
1.一种工业污水防偷排监测报警系统，其特征在于：包括
采样模块，用于抽取水样;
检测模块，与采样模块连接，用于检测水样的水质情况;
排泄模块，与检测模块连接，用于排出检测后的水样;
留样模块，与检测模块连接，用于对检测模块分析出的数据超标的水样进行留样;和
数据处理控制模块，用于控制整个系统的运行和对水样水质数据进行处理、分析、存储、标识和传输给工作人员，所述的采样模块、检测模块、排泄模块和留样模块均与数据处理控制模块连接。
2.根据权利要求1所述的一种工业污水防偷排监测报警系统，其特征在于：所述采样模块包含有采样头、采样管和采样泵，所述采样头、采样管和采样泵依次连接。
3.根据权利要求2所述的一种工业污水防偷排监测报警系统，其特征在于：所述检测模块包含有pH传感器、电导率传感器、第一电极流通杯和第二电极流通杯，所述pH传感器和电导率传感器分别安装于第一电极流通杯和第二电极流通杯上。
4.根据权利要求3所述的一种工业污水防偷排监测报警系统，其特征在于：所述数据处理控制模块包含有无线通信模块、控制器和带储存功能的工控触摸屏。
5.根据权利要求4所述的一种工业污水防偷排监测报警系统，其特征在于：所述留样模块包含有留样泵、留样管和容量瓶。
6.根据权利要求5所述的一种工业污水防偷排监测报警系统，其特征在于：所述控制器为PLC。
7.根据权利要求6所述的一种工业污水防偷排监测报警系统，其特征在于：所述留样管上设置有用于塞住容量瓶的塞子，所述留样管贯穿塞子设置，所述留样管与塞子之间为密封设置。
8.根据权利要求7所述的一种工业污水防偷排监测报警系统，其特征在于：所述采样头末端设置有用于过滤泥沙的过滤网。
9.根据权利要求8所述的一种工业污水防偷排监测报警系统，其特征在于：还包含有蓄电池。
10.一种工业污水防偷排监测报警装置，包括柜体、启动按钮、关闭按钮、熔断器和继电器，其特征在于：还包括如权利要求9所述的工业污水防偷排监测报警系统，所述柜体顶面贴有太阳能薄膜电池，所述柜体内设置有太阳能控制器和逆变器，所述太阳能控制器和逆变器均与蓄电池电性连接，所述太阳能薄膜电池与逆变器连接。
说明书
一种工业污水防偷排监测报警系统
技术领域
本发明涉及一种工业污水防偷排监测报警系统。
背景技术
目前，现有技术中各种工业污水防偷排检测基本上都是采用实验室取水样经过化验分析用以判断是否偷排。这方法耗费时间、人力和物力，也不能及时的发现偷排情况。
发明内容
本发明要解决的技术问题是提供一种可以监测工业污水的偷排情况的工业污水防偷排监测报警系统。
为解决上述问题，本发明采用如下技术方案：
一种工业污水防偷排监测报警系统，包括采样模块、检测模块、排泄模块、留样模块和数据处理控制模块，采样模块，用于抽取水样;检测模块，与采样模块连接，用于检测水样的水质情况;排泄模块，与检测模块连接，用于排出检测后的水样;留样模块，与检测模块连接，用于对检测模块分析出的数据超标的水样进行留样;数据处理控制模块，用于控制整个系统的运行和对水样水质数据进行处理、分析、存储、标识和传输给工作人员，所述的采样模块、检测模块、排泄模块和留样模块均与数据处理控制模块连接。
作为优选，所述采样模块包含有采样头、采样管和采样泵，所述采样头、采样管和采样泵依次连接。
作为优选，所述检测模块包含有pH传感器、电导率传感器、第一电极流通杯和第二电极流通杯，所述pH传感器和电导率传感器分别安装于第一电极流通杯和第二电极流通杯上。
作为优选，所述数据处理控制模块包含有无线通信模块、控制器和带储存功能的工控触摸屏。
作为优选，所述留样模块包含有留样泵、留样管和容量瓶。
作为优选，所述控制器为PLC。功能强，可靠性高，可以编程控制各个部件工作。
作为优选，所述留样管上设置有用于塞住容量瓶的塞子，所述留样管贯穿塞子设置，所述留样管与塞子之间为密封设置，可以防止容量瓶内的样品蒸发。
作为优选，所述采样头末端设置有用于过滤泥沙的过滤网，可以防止泥沙进入到采样泵内，可以有效防止采样泵损坏和防止泥沙堆积在系统内。
作为优选，该工业污水防偷排监测报警系统还包含有蓄电池，可以方便工作人员设立在供电受到限制的地方。
所述的排泄模块包含有排放阀和排水管。
本发明还提供一种工业污水防偷排监测报警装置，包括柜体、启动按钮、关闭按钮、熔断器、继电器和上述的工业污水防偷排监测报警系统，所述柜体顶面贴有太阳能薄膜电池，所述柜体内设置有太阳能控制器和逆变器，所述太阳能控制器和逆变器均与蓄电池电性连接，所述太阳能薄膜电池与逆变器连接，该工业污水防偷排监测报警装置可以设立在供电受到限制的地方，续航性好。
本发明的有益效果为：本系统能对工业污水偷排进行检测，并可以将水质留样以备后续佐证，而且当检测到有工业污水偷排的情况可以及时将消息传输给工作人员，此外，通过设置有蓄电池，可以方便工作人员设立在供电受到限制的地方。
